首页  >  产品百科  >  GT8E-24DP-DS

GT8E-24DP-DS

厂牌: HIROSE ELECTRIC
产品描述: Header,Latch Lock 2 24pin 锡 黑色 通孔安装 34mm(长度)*14.85mm(高度)
供应商型号: H122081-ND
供应商: Digi-Key
标准整包数: 1

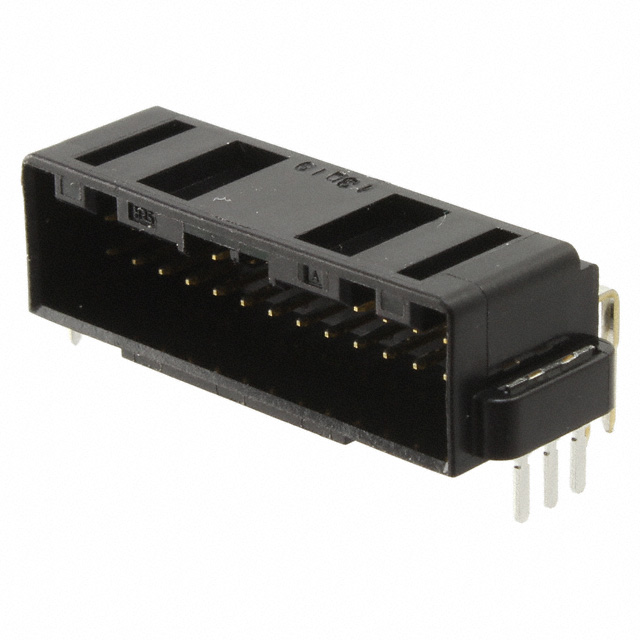

HIROSE ELECTRIC 矩形连接器 - 板载/直接线对板 GT8E-24DP-DS

GT8E-24DP-DS概述


    产品简介


    产品类型: GT8E 系列是线对板连接器,主要用于内部连接应用,例如车载和工业设备。
    主要功能: GT8E 系列具有高接触压力设计,可以防止接触部分氧化,提供良好的电气性能和机械强度。此外,其独特的成型凹点结构能够有效预防误插。
    应用领域: 这种连接器适用于需要高可靠性的场合,特别是在汽车、工业控制等领域。

    技术参数


    - 连接器类型: 线对板连接器
    - 适用导体尺寸 (AWG): 20 至 22 AWG 和 24 至 28 AWG
    - 外径范围: Ø1.3 至 1.5 mm 和 Ø0.9 至 1.1 mm
    - 包装方式: 每盘 10,000 个或每包 100 个
    - 符合标准: 符合 RoHS 标准
    - 材料: 黄铜或磷青铜
    - 电镀: 锡或金

    产品特点和优势


    - 高接触压力: 高接触压力设计,防止接触部分氧化,保证长期稳定运行。
    - 防误插入设计: 设计中包含防误插入机制,增加安全性。
    - 焊接型引脚: 引脚类型为 SMT 型,配合孔型金属件,提高 PCB 保留力。
    - 高 PCB 保留力: 确保连接器在电路板上的牢固度,适合严苛环境下的使用。

    应用案例和使用建议


    应用案例:
    - 车辆内连接器: GT8E 系列连接器广泛应用于汽车内部的线束连接。
    - 工业设备: 适用于工业控制系统中的信号传输和电源连接。
    使用建议:
    - 在安装过程中确保引脚完全插入到 PCB 中,以保证足够的接触压力。
    - 使用合适的压接工具进行电缆压接,以确保连接的可靠性。
    - 在严苛环境下使用时,建议定期检查连接器的磨损情况,并根据需要进行更换。

    兼容性和支持


    - 兼容性: GT8E 系列连接器可与 GT8E-2022SCF 和 GT8B-2428SCF 等终端兼容。
    - 支持和维护: 厂商提供了详细的用户手册和技术支持,对于特定应用和问题,可以联系 Hirose Electric 的代表获取帮助。

    常见问题与解决方案


    - Q: 如何正确压接电缆?
    - A: 使用合适的压接工具(如 AP105 或 HT304),参照厂家提供的压接高度表进行操作。

    - Q: 如何避免误插?
    - A: 在设计时加入防误插机构,确保只有在正确方向下才能插入连接器。

    - Q: 如何提高 PCB 保留力?
    - A: 选择 SMT 类型的引脚,并确保其牢固固定在电路板上。

    总结和推荐


    综合评估:
    - GT8E 系列连接器以其高接触压力和防氧化特性,在可靠性方面表现优异。
    - 它适用于需要高可靠性应用的场合,例如车载和工业设备。
    - 其优良的设计和制造工艺,使得它能够在各种严苛环境中长期稳定运行。
    推荐使用:
    - 强烈推荐。GT8E 系列连接器凭借其高可靠性和广泛的适用性,在同类产品中表现出色,非常值得在设计和应用中选用。

GT8E-24DP-DS参数

参数
排数 2
触头镀层
电缆端接 -
针脚数 24pin
触头镀层厚度 -
类型 Header,Latch Lock
颜色 黑色
电缆间距 -
长*宽*高 34mm(长度)*14.85mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 托盘,袋装

GT8E-24DP-DS厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

GT8E-24DP-DS数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 板载/直接线对板 HIROSE ELECTRIC GT8E-24DP-DS GT8E-24DP-DS数据手册

GT8E-24DP-DS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.415 ¥ 20.4068
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.4
直接购买
加入购物车
