INX360D-F99-U2E2-V15

产品分类: 加速度传感器
厂牌: PEPPERL+FUCHS
产品描述: Pepperl + Fuchs 倾角传感器, 工作电压10 → 30 V 直流, IP68, IP69K
供应商型号: 8140213
供应商: 欧时
标准整包数: 1

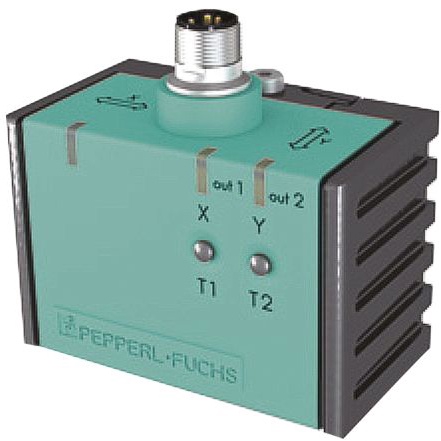

PEPPERL+FUCHS 加速度传感器 INX360D-F99-U2E2-V15

INX360D-F99-U2E2-V15概述


    产品简介

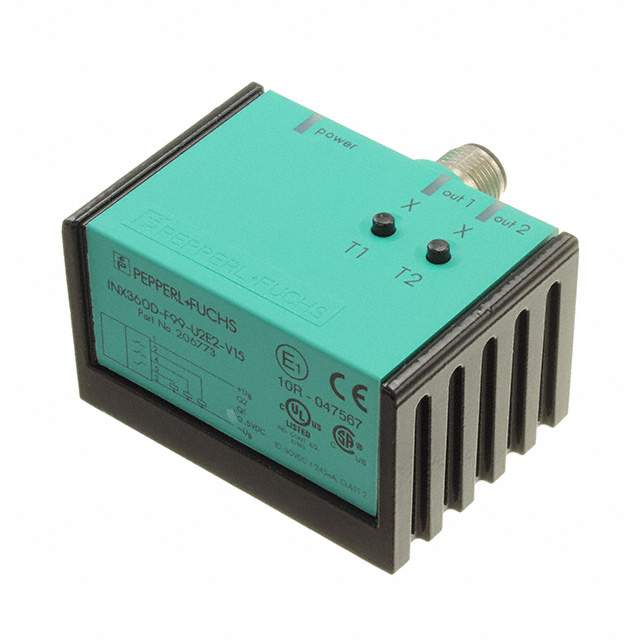

    Pepperl+Fuchs INX360D-F99-U2E2-V15 倾斜传感器
    产品类型: 倾斜传感器(单轴)
    主要功能:
    - 测量范围:0至360度
    - 模拟输出:0至5V
    - 配备两个可编程开关输出
    - 高冲击和振动抵抗能力
    - 具备噪声免疫能力,可抵抗高达100V/m的干扰
    - 符合欧盟车辆指令(e1型式认证)
    应用领域:
    适用于需要高精度倾斜测量的应用,如工业自动化、建筑设备监控、农业机械、移动机器人等。

    技术参数


    一般规格:
    - 类型:单轴倾斜传感器
    - 测量范围:0至360度
    - 绝对精度:±0.5度
    - 响应延迟:≤20毫秒
    - 分辨率:≤0.1度
    - 温度影响:≤0.027度/度
    功能安全相关参数:
    - MTTFd(平均无故障时间):390年
    - 任务时间(TM):20年
    - 诊断覆盖率(DC):0%
    指示/操作方式:
    - 操作显示:绿色LED灯
    - 教学模式指示:黄色LED灯(切换状态),闪烁
    电气规格:
    - 工作电压:10至30V直流
    - 无负载供电电流:≤25mA
    - 输出类型:两个PNP型开关输出,常开(NO),反极性保护,短路保护
    - 输出类型:模拟输出(电压)0至5V
    - 负载电阻:≥1kΩ
    环境条件:
    - 工作温度:-40至85°C
    - 存储温度:-40至85°C
    - 连接类型:M12 x 1连接器,5针
    - 外壳材料:PA(聚酰胺)
    - 防护等级:IP68/IP69K
    - 重量:240克

    产品特点和优势


    独特功能和优势:
    - 广泛的测量范围:0至360度,适合多种应用场景。
    - 高精度:绝对精度≤±0.5度,确保测量结果的可靠性。
    - 高抗冲击能力:达到100g的冲击标准,适合恶劣环境下的使用。
    - 增强的抗干扰能力:能抵抗高达100V/m的电磁干扰,提高在复杂环境下的稳定性。
    - 教学模式:通过按键操作可以方便地设定切换点和模拟限值,便于快速安装和调试。

    应用案例和使用建议


    应用案例:
    - 工业自动化:用于自动导引车(AGV)上的倾斜监测,确保设备运行平稳。
    - 农业机械:安装在拖拉机或收割机上,监测设备倾斜角度,防止侧翻事故。
    - 移动机器人:帮助机器人保持平衡,适应不同的地形。
    使用建议:
    - 安装位置:根据实际需求,可以选择不同方向的零点位置进行预设。
    - 定期校准:定期检查并校准传感器以确保其准确性和可靠性。

    兼容性和支持


    兼容性:
    - 连接器:采用M12 x 1连接器,易于与其他设备集成。
    - 电缆选项:
    - V15-G-2M-PUR:带M12 5针连接器的PUR电缆
    - V15-W-2M-PUR:同上
    支持和服务:
    - 技术支持:联系Pepperl+Fuchs集团的客服部门获取技术支持。
    - 文档资源:访问官方网站获取详细的产品手册和技术资料。

    常见问题与解决方案


    常见问题:
    1. 无法正常启动
    - 解决办法:检查电源连接是否正确,确认供电电压在10至30V之间。
    2. 信号不稳定
    - 解决办法:检查传感器周围的电磁干扰源,并尽量远离这些干扰源。
    3. 无法调整零点位置
    - 解决办法:按教程重新设置零点位置,确保教学模式被正确激活。

    总结和推荐



    总结

    :
    Pepperl+Fuchs INX360D-F99-U2E2-V15是一款高性能的单轴倾斜传感器,具备广泛的应用场景。它具有高精度、强抗冲击能力和优秀的抗干扰能力,非常适合工业自动化、农业机械和其他需要高精度倾斜测量的场合。
    推荐:
    鉴于其卓越的技术参数和广泛的适用性,我们强烈推荐这款传感器用于需要高精度倾斜检测的应用。对于需要在复杂环境中稳定工作的用户来说,这是一款不可多得的选择。

INX360D-F99-U2E2-V15参数

参数
输出类型 -
灵敏度 -
典型带宽 -
加速度范围 -
最大工作供电电压 30V
最小工作供电电压 10V
轴类型 X轴
长*宽*高 65mm*37mm*62.5mm
零件状态 在售
包装方式 盒装

INX360D-F99-U2E2-V15厂商介绍

PEPPERL+FUCHS(皮尔兹)是一家全球领先的工业自动化产品供应商,总部位于德国。公司成立于1945年,专注于为工业自动化领域提供传感器、接口模块、控制系统和软件等产品。

PEPPERL+FUCHS的产品主要分为以下几类:
1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于自动化生产线、机器人、物流等领域。
2. 接口模块:提供各种工业通信协议的接口模块,如Profibus、EtherNet/IP等,用于实现设备间的通信和数据交换。
3. 控制系统:包括PLC、HMI等,用于实现工业自动化系统的控制和监控。
4. 软件:提供各种工业自动化软件,如配置工具、诊断工具等,帮助用户实现设备的快速部署和维护。

PEPPERL+FUCHS的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能和可靠性领先于行业。
2. 产品线丰富:提供全面的工业自动化解决方案,满足不同行业和应用场景的需求。
3. 全球服务网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 定制化服务:根据客户需求提供定制化产品和解决方案,帮助客户提高生产效率和降低成本。

INX360D-F99-U2E2-V15数据手册

厂牌 PDF简要描述 下载
PEPPERL+FUCHS 加速度传感器 PEPPERL+FUCHS INX360D-F99-U2E2-V15 INX360D-F99-U2E2-V15数据手册

INX360D-F99-U2E2-V15封装设计

查看详情并下载
Symbol
Footprint
3D Model
