FLUKE-N5K 3PP54IP

产品分类: 信号发生器和分析仪
厂牌: FLUKE
产品描述:
供应商型号: FLUKE-N5K 3PP54IP
供应商: 期货订购
标准整包数: 1
FLUKE 信号发生器和分析仪 FLUKE-N5K 3PP54IP

FLUKE-N5K 3PP54IP概述

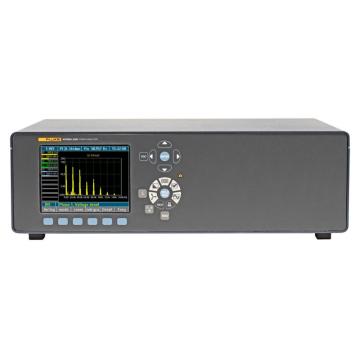

    Fluke Norma 4000/5000 高精度功率分析仪

    产品简介


    Fluke Norma 4000 和 Fluke Norma 5000 是高精度功率分析仪,适用于电力电子领域的测试和开发。这些分析仪以其紧凑设计、高精度测量能力和多种实用功能而著称,特别适合用于电机、逆变器、照明设备、电源供应器、变压器和汽车部件等领域的研发工程师。凭借独特的高频带宽架构,它们能够对单相或多相电流和电压进行精确测量,同时还能进行谐波分析、快速傅里叶变换(FFT)分析以及功率和其他派生值的计算。

    技术参数


    | 参数 | Fluke Norma 4000 | Fluke Norma 5000 |
    | :: | :: | :: |
    | 测量相数 | 1或3 | 3、4或6 |
    | 带宽 | 直流至3 MHz或直流至10 MHz(取决于输入模块)
    | 基本精度 | 0.2%、0.1%或0.03%(取决于输入模块) | 0.1%、0.05%或0.03%(取决于输入模块) |
    | 采样率 | 0.33 MHz或1 MHz(取决于输入模块) | 0.33 MHz或1 MHz(取决于输入模块) |
    | 电压输入范围 | 0.3至1000 V
    | 电流输入范围(直接测量,不通过分流器) | 0.03 mA至20 A(取决于输入模块)
    | 电流输入范围(通过分流器) | 表中为分流器
    | 显示屏 | 彩色5.7英寸/144毫米,320 x 240像素 | 彩色5.7英寸/144毫米,320 x 240像素 |
    | 测量数据存储 | 4 MB | 4 MB |
    | RS232接口 | 标准配置 | 可选配置 |
    | PI1过程接口 | 8个模拟/脉冲输入和4个模拟输出 | 可选配置 |
    | IEEE 488/GPIB接口 | 可选配置 | 可选配置 |
    | Fluke NormaView PC软件 | 标准配置 | 标准配置 |

    产品特点和优势


    Fluke Norma 系列功率分析仪具有以下显著特点和优势:
    1. 紧凑设计:易于携带,节省工作空间。
    2. 直观操作界面:确保简单、直观的操作体验。
    3. 标准配置灵活选择:允许用户根据自身应用需求选择所需功能。
    4. 动态事件同步显示:能够在同一时间点准确显示所有相位上的动态事件。
    5. 高隔离度:所有输入均采用光电隔离,避免在所有应用中发生短路。
    6. 谐波分析:提供高达第40次谐波的谐波分析能力。
    7. FFT分析及矢量图显示:包含数字示波器(DSO)模式。
    8. 可选过程接口:支持测量扭矩和速度,实现电机和驱动系统的应用。

    应用案例和使用建议


    Fluke Norma 4000/5000 功率分析仪广泛应用于以下领域:
    - 电动机:全面测量电能和机械能值,精度高达0.1%。通过详细频谱分析和动态扭矩计算,可以准确测量由逆变器引起的开关损耗,同时评估转矩瞬态和高频谐波。
    - 逆变器驱动系统:同步测量所有电能和机械能参数,使用户能够观察一个组件如何影响另一个组件或整个系统。
    - 照明系统:独特的带宽和高采样率提供详细的信号分析,能够测量球型输出的详细信息。同步测量输入和输出功率,提供即时计算的灯具损耗。
    - 变压器:提供六相同步功率测量,使大型功率变压器的效率和损耗计算变得非常精确,即使在极低功率因数下也能进行详细谐波分析。
    - 汽车应用:分析现代汽车中安装的所有电气和机械组件,帮助开发策略以减少燃油消耗或提高电动汽车的续航里程。
    - 电力转换器和UPS:非常宽的带宽允许详细和准确地测量转换器中的电能,独特的同轴分流技术在几百kHz的频率下提供了精密的结果。
    使用建议:
    - 在使用过程中,务必确保输入信号不超过仪器的最大水平限制(50 V)。
    - 为了确保最佳效果,定期更新分析仪的固件。

    兼容性和支持


    Fluke Norma 系列功率分析仪与其他电子元器件或设备具有良好的兼容性,可通过标准的RS232、USB和可选的IEEE 488/Ethernet接口进行连接。此外,制造商还提供了广泛的软件支持和维护服务,如Fluke NormaView PC软件,可用于设置、数据下载、分析等操作。

    常见问题与解决方案


    1. 问题:测量结果不一致。
    解决方案:检查并重新校准仪器。
    2. 问题:数据传输速度慢。
    解决方案:升级固件到最新版本。
    3. 问题:电源输入不稳定。
    解决方案:确保电源连接稳固,输入电压在正常范围内(85至264 V ac,47至440 Hz)。

    总结和推荐


    Fluke Norma 4000/5000 功率分析仪是电力电子行业中的佼佼者,凭借其卓越的精度、多功能性和易用性,在多个关键领域内展现出显著的应用优势。对于需要进行高精度电力测量的研究人员和工程师来说,这是一个不可多得的选择。因此,强烈推荐这一产品给任何寻求高质量电力测量工具的用户。

FLUKE-N5K 3PP54IP参数

参数
包装方式 散装

FLUKE-N5K 3PP54IP厂商介绍

FLUKE公司是一家全球领先的电子测试工具和软件制造商,专注于为各种工业领域提供创新的解决方案。主营产品包括:

1. 电气测试工具:如万用表、钳形表、绝缘电阻测试仪等,广泛应用于电力、建筑和制造行业。
2. 温度测量工具:包括红外热像仪和点温仪,用于故障诊断和预防性维护。
3. 网络测试工具:如电缆测试仪和网络分析仪,服务于电信和IT行业。
4. 过程校准仪器:用于校准和维护工业过程控制系统,确保精确控制。

FLUKE的优势在于:

1. 技术创新:FLUKE不断研发新技术,提供高性能、高精度的测试工具。
2. 可靠性:FLUKE产品以其耐用性和稳定性而闻名,适合在恶劣环境下使用。
3. 用户友好:FLUKE工具设计简洁直观,易于操作,提高工作效率。
4. 全球服务:FLUKE在全球设有服务中心,提供快速响应和技术支持。

FLUKE-N5K 3PP54IP数据手册

厂牌 PDF简要描述 下载
FLUKE 信号发生器和分析仪 FLUKE FLUKE-N5K 3PP54IP FLUKE-N5K 3PP54IP数据手册

FLUKE-N5K 3PP54IP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 295644.6
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 295644.6
