3003

产品分类: 信号发生器和分析仪
厂牌: B&K PRECISION
产品描述: 10 MHz Sine/Square Wave Generator
供应商型号:
供应商:
标准整包数: 0
B&K PRECISION 信号发生器和分析仪 3003

3003概述


    产品简介

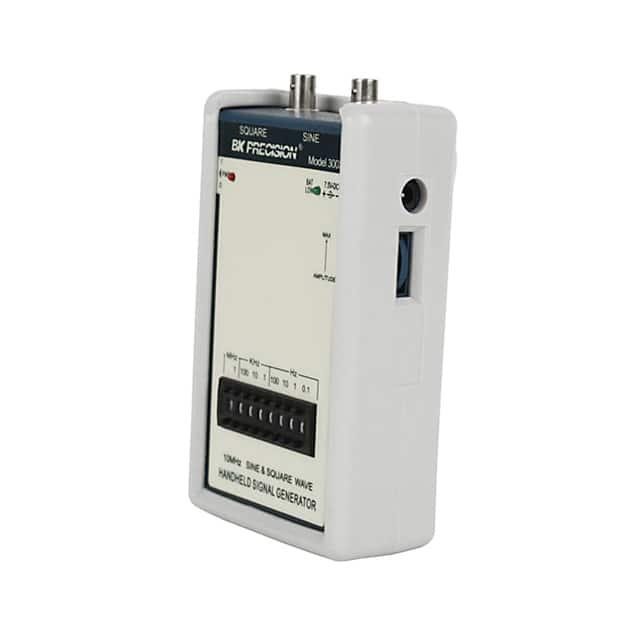

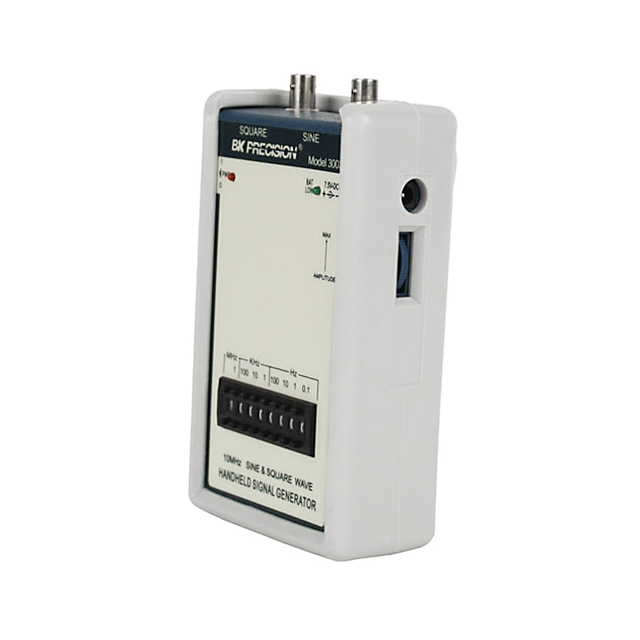

    Model 3003 10 MHz Sine/Square Wave Generator
    Model 3003是一款经济高效的信号发生器,能够生成干净且精确的直流到10 MHz频率范围内的正弦波和方波信号。这款信号发生器具有0.02%的频率准确度和0.1 Hz的频率分辨率,非常适合各种需要精密信号源的应用场合。它主要应用于电信测试、实验室研究、电路调试、教学演示等领域。

    技术参数


    - 波形类型:正弦波(Sine)、方波(Square)
    - 频率范围:DC至9.9999999 MHz,以0.1 Hz为步长
    - 正弦波输出:0至4.5 Vp-p(无负载)
    - 方波输出:5 Vp-p(无负载),占空比典型值为50%
    - 输出阻抗:50 Ω
    - 电源:外部交流适配器(6 V至9 V DC,150 mA)或一节9 V电池
    - 尺寸:53.3 x 91.4 x 152.4 mm(2.1" x 3.6" x 6")
    - 重量:1磅(0.45 kg)

    产品特点和优势


    Model 3003的主要特点是其高精度和灵活的操作方式。通过八个推轮开关,用户可以快速而简便地设置所需的频率。此外,它的紧凑设计使得它易于携带和使用,同时其提供的0.02%频率准确度使其成为许多精密应用的理想选择。在同类产品中,Model 3003具备明显的成本优势,因此在市场中具有较高的竞争力。

    应用案例和使用建议


    Model 3003广泛应用于多种测试场景,例如:
    - 电信测试:用于模拟不同频率下的信号传输特性,验证通信系统的性能。
    - 实验室研究:在各种实验中生成特定频率的信号,进行物理和电气特性的研究。
    - 电路调试:帮助工程师调试电路,确保其在特定频率下的稳定性和响应特性。
    在实际应用中,为了获得最佳效果,建议将输出端口连接到高阻抗输入设备上以避免信号失真。同时,为延长电池寿命,可以考虑使用外部电源适配器供电。

    兼容性和支持


    Model 3003与大多数标准仪器接口兼容,可方便地与各种测量设备和系统连接。B&K Precision公司为其提供了一年保修服务,并附带用户手册和电源适配器,便于用户进行操作和维护。

    常见问题与解决方案


    - 问题1:为什么频率显示不准确?
    - 解决方案:首先检查电源是否正常工作;如果电源无异常,则可能需要校准设备。详细校准步骤参见用户手册。

    - 问题2:如何调节正弦波和方波的输出幅度?
    - 解决方案:通过面板上的变量幅度控制旋钮来调节输出幅度。具体操作方法请参考用户手册。

    总结和推荐


    综上所述,Model 3003 10 MHz Sine/Square Wave Generator凭借其高精度、灵活性和便携性,在众多应用场合中表现出色。对于那些需要精密信号源的用户来说,这是一款值得推荐的产品。无论是电信测试、实验室研究还是电路调试,Model 3003都能满足用户的需求,是一款性价比很高的设备。

3003参数

参数
零件状态 停产
包装方式 盒装

3003厂商介绍

B&K Precision是一家全球领先的测试和测量设备制造商,专注于为工程师、技术人员和科学家提供创新的解决方案。公司主营产品包括电源、示波器、万用表、信号发生器、电子负载、频率计数器、电源分析仪、电阻测试仪等,广泛应用于电子制造、研发、教育和维修等领域。

B&K Precision的优势在于:
1. 产品线丰富:提供全面的测试和测量设备,满足不同行业和应用需求。
2. 技术创新:不断研发新技术,提高产品性能和可靠性。
3. 客户服务:提供优质的客户服务和技术支持,帮助客户解决实际问题。
4. 品牌信誉:作为行业内的知名品牌,B&K Precision以其高质量的产品和服务赢得了客户的信任和认可。

3003数据手册

厂牌 PDF简要描述 下载
B&K PRECISION 信号发生器和分析仪 B&K PRECISION 3003 3003数据手册
