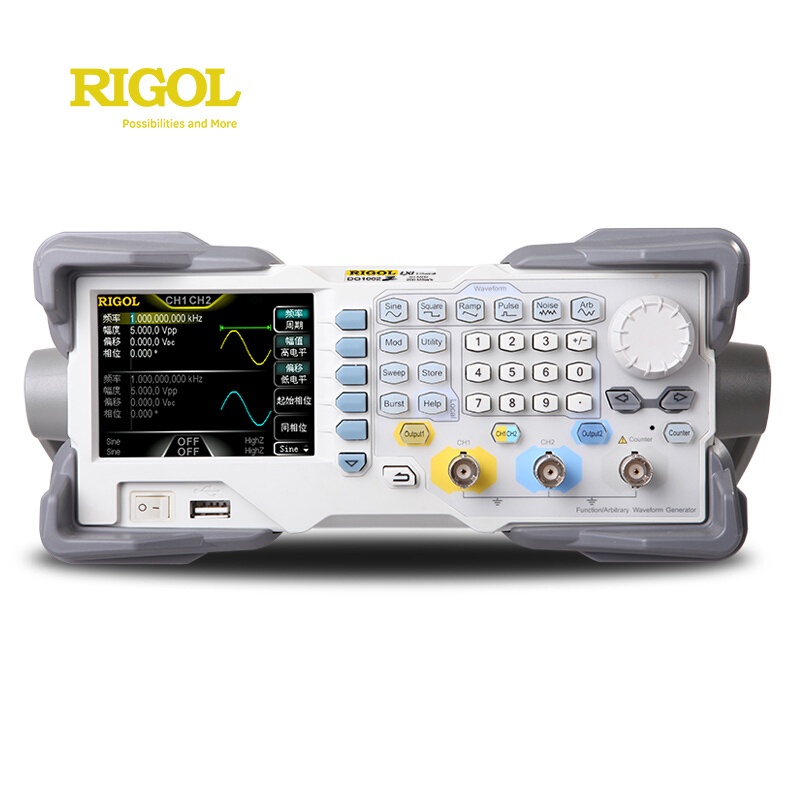

DG1062Z

产品分类: 信号发生器和分析仪
产品描述: Bench Signal Generator 1uHz to 200MHz with TFT LCD Display
供应商型号: DG1062Z
供应商: 国内现货
标准整包数: 1

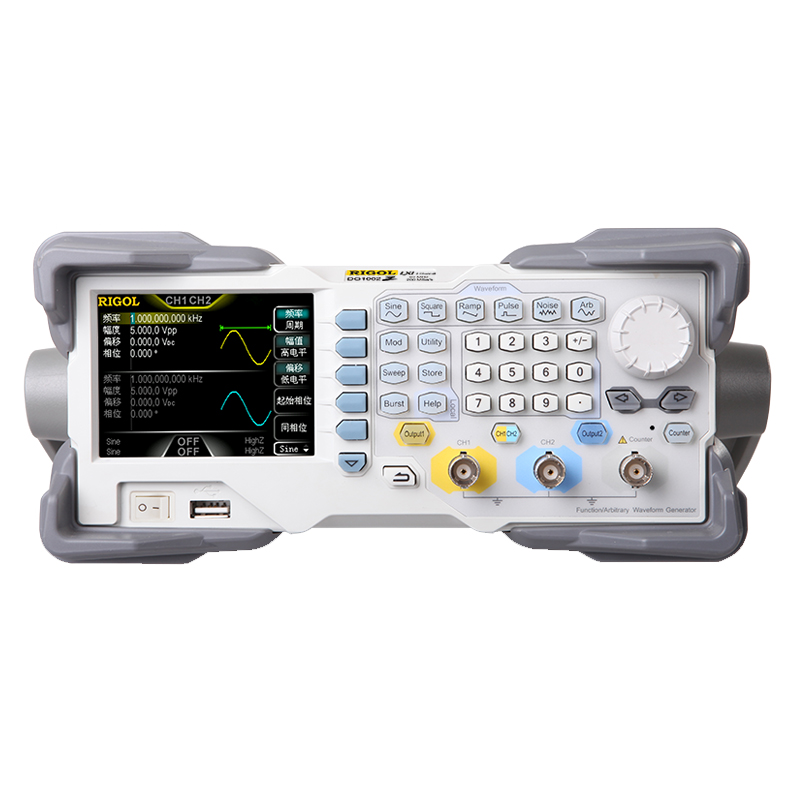

RIGOL/北京普源精电 信号发生器和分析仪 DG1062Z

DG1062Z概述

    RIGOL DG1000Z系列函数/任意波形发生器技术手册

    产品简介


    RIGOL DG1000Z系列函数/任意波形发生器是一款多功能仪器,集多种功能于一体,包括函数发生器、任意波形发生器、噪声发生器、脉冲发生器、谐波发生器、模拟/数字调制器和计数器。作为一款多用途、高性能且便携的生成器,它适用于教育、研发、生产和测试等领域。

    技术参数


    - 基本波形:正弦波、方波、斜波、脉冲、噪声等。
    - 内置任意波形:160种,包括 sinc 波、指数上升波、指数下降波、心电图波、高斯波、半正弦波、洛伦兹波等。
    - 频率特性:
    - 正弦波:1 μHz 至 30 MHz(DG1032Z) / 1 μHz 至 60 MHz(DG1062Z)
    - 方波:1 μHz 至 15 MHz(DG1032Z) / 1 μHz 至 25 MHz(DG1062Z)
    - 斜波:1 μHz 至 500 kHz(DG1032Z) / 1 μHz 至 1 MHz(DG1062Z)
    - 脉冲波:1 μHz 至 15 MHz(DG1032Z) / 1 μHz 至 25 MHz(DG1062Z)
    - 谐波:1 μHz 至 10 MHz(DG1032Z) / 1 μHz 至 20 MHz(DG1062Z)
    - 噪声(-3dB):30 MHz带宽(DG1032Z) / 60 MHz带宽(DG1062Z)
    - 抖动(典型值):≤5 MHz 时 2 ppm + 200 ps;> 5 MHz 时 200 ps。
    - 信号纯度:
    - 正弦波谱纯度:典型值(0 dBm)
    - DC-10 MHz(包含):<-65 dBc
    - 10 MHz 至 30 MHz(包含):<-55 dBc
    - 30 MHz 至 60 MHz(包含):<-50 dBc
    - 总谐波失真:10 Hz 至 20 kHz,0 dBm 下 <0.075%。
    - 相位噪声:典型值(0 dBm,10 kHz 偏移):10 MHz 时 <-125 dBc/Hz。

    产品特点和优势


    - 创新的SiFi技术:实现100%波形复制。
    - 多通道功能:标准配置2个全功能独立通道。
    - 高精度和稳定性:频率稳定性为±1 ppm,相位噪声低至-125 dBc/Hz,低抖动200 ps。
    - 谐波发生器:内置8阶谐波发生器。
    - 频率计:内置7位/秒的全功能频率计,最高频率范围达200 MHz。
    - 多种调制方式:支持AM、FM、PM、ASK、FSK、PSK 和 PWM 调制。

    应用案例和使用建议


    - 教育领域:在教学实验室中使用,可以教授多种波形生成技术和调制原理。
    - 研发领域:用于设计验证和性能测试,尤其是在通信系统和传感器开发中。
    - 生产测试:可以快速准确地生成测试信号,用于质量控制和生产线上的检测。
    - 使用建议:确保仪器在推荐的工作温度范围内运行,以保证最佳性能。长时间运行后进行自校准,确保精度。

    兼容性和支持


    - 兼容性:具有USB Host、USB Device、LAN接口,易于与其他设备连接。
    - 厂商支持:提供一年一次的推荐校准周期,技术支持服务包括在线文档和本地技术支持。

    常见问题与解决方案


    - 问题1:如何连接外部调制源?
    - 解决方案:将外部调制源通过指定接口连接到仪器,并在软件中设置相应的源选择。

    - 问题2:如何进行自校准?
    - 解决方案:在仪器的菜单中选择“自校准”选项,按照提示操作即可完成自校准过程。

    总结和推荐


    RIGOL DG1000Z系列函数/任意波形发生器凭借其强大的功能、卓越的性能和便捷的操作,是教育、研发和生产测试的理想选择。其独特的SiFi技术、多种调制能力和良好的兼容性使其在市场上具备极高的竞争力。强烈推荐此产品给需要高性能信号生成解决方案的用户。

DG1062Z厂商介绍

RIGOL(北京普源精电科技有限公司)是中国领先的测试测量设备供应商,专注于电子测试测量领域,提供全面的测试测量解决方案。RIGOL的产品线覆盖了示波器、频谱分析仪、信号源、数字万用表、电源等电子测试测量仪器。

RIGOL的产品主要分为以下几类:
1. 示波器:用于观察和分析电子信号的波形,广泛应用于电子设计、研发、生产和维修等领域。
2. 频谱分析仪:用于测量信号的频率特性,广泛应用于无线通信、射频识别、****等领域。
3. 信号源:用于产生各种电子信号,广泛应用于通信、**、导航等领域。
4. 数字万用表:用于测量电压、电流、电阻等电气参数,广泛应用于电子维修、电气安装等领域。
5. 电源:用于提供稳定的电源,广泛应用于电子设备供电、电池充电等领域。

RIGOL的优势在于:
1. 技术创新:RIGOL拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 性价比高:RIGOL的产品在保证性能的同时,价格相对实惠,具有较高的性价比。
3. 服务支持:RIGOL提供全面的技术支持和售后服务,帮助客户解决使用过程中的问题。
4. 品牌影响力:RIGOL作为国内知名的测试测量设备供应商,具有较高的品牌知名度和影响力。

DG1062Z数据手册

厂牌 PDF简要描述 下载
RIGOL/北京普源精电 信号发生器和分析仪 RIGOL/北京普源精电 DG1062Z DG1062Z数据手册
