DG821

产品分类: 信号发生器和分析仪
产品描述:
供应商型号: SG-DG821
供应商: 国内现货
标准整包数: 1

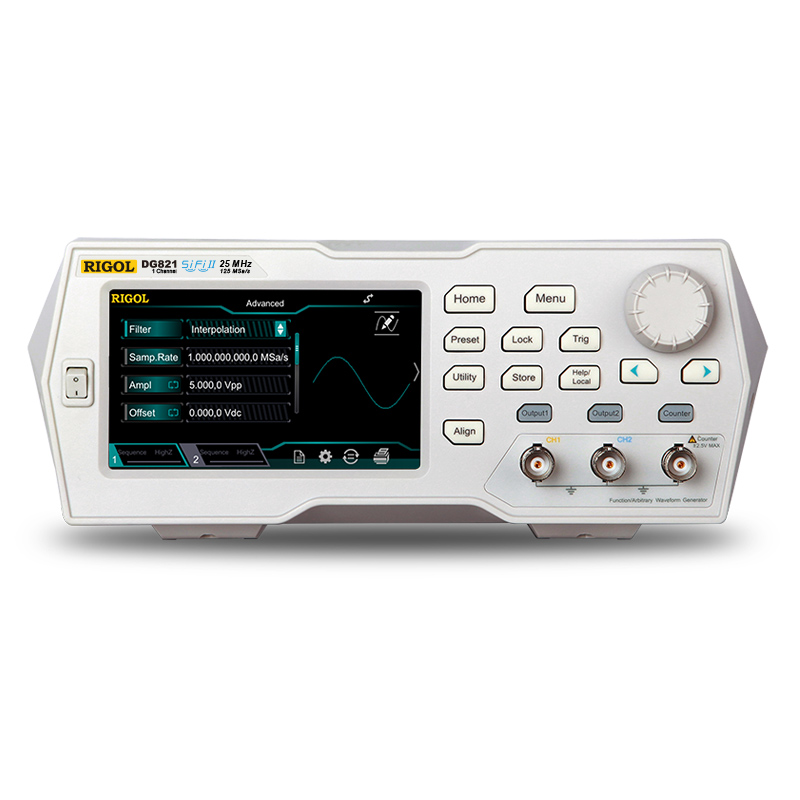

RIGOL/北京普源精电 信号发生器和分析仪 DG821

DG821概述


    产品简介


    产品名称: RIGOL DG800系列函数/任意波形发生器
    产品类型: 函数信号发生器(Function Signal Generator)
    主要功能: 产生多种标准波形和任意波形,支持调制功能及频率计数
    应用领域: 工程测试、医疗电子、汽车电子、数学处理等领域

    技术参数


    1. 基本波形: 正弦波、方波、三角波、脉冲波、噪声波、直流电、双音调
    2. 高级波形: PRBS(伪随机二进制序列)、RS232模式、序列模式
    3. 内存深度: 2 Mpts(标准), 可选8 Mpts(每通道)
    4. 采样率: 最高达125 MSa/s
    5. 频率范围:
    - 1 μHz 至 10 MHz(DG812/DG811)
    - 1 μHz 至 25 MHz(DG822/DG821)
    - 1 μHz 至 35 MHz(DG832/DG831)
    6. 幅度精度:
    - ±(1 ppm of the setting value + 10 pHz),18℃至28℃
    7. 谐波纯度:
    - 0 dBm时的典型值:DC到10 MHz:<-55 dBc;10 MHz到20 MHz:<-50 dBc;20 MHz到35 MHz:<-40 dBc
    8. 杂散抑制:
    - ≤10 MHz:<-60 dBc;>10 MHz:<-60 dBc + 6 dB/octave
    9. 抖动:
    - rms典型值:≤5 MHz:2 ppm of the period + 200 ps;>5 MHz:200 ps
    10. 输出特性:
    - 输出阻抗:50 Ω(典型)
    - 幅度范围:≤10 MHz:1.0 mVpp 至 10 Vpp;≤30 MHz:1.0 mVpp 至 5.0 Vpp;≤35 MHz:1.0 mVpp 至 2.5 Vpp
    11. 频率计数器:
    - 测量功能:频率、周期、正负脉宽、占空比
    - 频率分辨率:7 digits/s(门时间为1秒)
    - 频率范围:1 μHz至240 MHz

    产品特点和优势


    1. 独特的SiFi II技术: 逐点生成任意波形,恢复信号不失真,且采样率准确可调。
    2. 高稳定性: ±1 ppm 的频率稳定度。
    3. 多调制功能: 支持AM、FM、PM、ASK、FSK、PSK和PWM等多种调制方式。
    4. 强大的存储能力: 2 Mpts(标准),可选8 Mpts(每通道),内置160种常见工程信号波形。
    5. 多功能界面: 包括触摸屏操作,USB Host&Device接口,以及USB-GPIB功能支持。

    应用案例和使用建议


    应用案例: 在医学电子领域中,用于测试各种生物电信号;在汽车电子领域中,用于模拟车载信号。
    使用建议:
    1. 使用前请确保仪器运行超过30分钟,以达到最佳性能。
    2. 在复杂环境中使用时,请确保仪器已通过严格的热仿真测试,保证其在复杂环境下的稳定运行。
    3. 针对不同的调制需求,可灵活选择不同类型的调制模式。
    4. 使用外部触发信号时,确保输入信号范围符合要求,避免信号过载。

    兼容性和支持


    1. 兼容性: 支持USB Host、USB Device和USB-GPIB接口,可与其他系统无缝对接。
    2. 技术支持: 厂商提供一年的校准间隔期,以及详尽的技术文档和在线支持服务。

    常见问题与解决方案


    1. 问题: 设备启动后屏幕无显示
    解决方案: 检查电源连接,确认电源电压和频率符合设备要求。
    2. 问题: 波形输出不稳定
    解决方案: 确保设备温度在规定范围内(0℃至45℃),并在校准有效期内使用。
    3. 问题: 调制信号失真严重
    解决方案: 检查调制信号的频率设置是否正确,调整幅度和频率参数。

    总结和推荐


    综合评估: RIGOL DG800系列函数/任意波形发生器是一款高性能、多功能的测试工具,适用于多种领域的信号测试和开发。它凭借其独特的SiFi II技术、高精度、多种调制功能和丰富的内置波形库,成为工程师和研究人员的理想选择。
    推荐: 强烈推荐使用RIGOL DG800系列函数/任意波形发生器,尤其适合需要高性能和多功能的工程应用场合。

DG821厂商介绍

RIGOL(北京普源精电科技有限公司)是中国领先的测试测量设备供应商,专注于电子测试测量领域,提供全面的测试测量解决方案。RIGOL的产品线覆盖了示波器、频谱分析仪、信号源、数字万用表、电源等电子测试测量仪器。

RIGOL的产品主要分为以下几类:
1. 示波器:用于观察和分析电子信号的波形,广泛应用于电子设计、研发、生产和维修等领域。
2. 频谱分析仪:用于测量信号的频率特性,广泛应用于无线通信、射频识别、****等领域。
3. 信号源:用于产生各种电子信号,广泛应用于通信、**、导航等领域。
4. 数字万用表:用于测量电压、电流、电阻等电气参数,广泛应用于电子维修、电气安装等领域。
5. 电源:用于提供稳定的电源,广泛应用于电子设备供电、电池充电等领域。

RIGOL的优势在于:
1. 技术创新:RIGOL拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 性价比高:RIGOL的产品在保证性能的同时,价格相对实惠,具有较高的性价比。
3. 服务支持:RIGOL提供全面的技术支持和售后服务,帮助客户解决使用过程中的问题。
4. 品牌影响力:RIGOL作为国内知名的测试测量设备供应商,具有较高的品牌知名度和影响力。

DG821数据手册

厂牌 PDF简要描述 下载
RIGOL/北京普源精电 信号发生器和分析仪 RIGOL/北京普源精电 DG821 DG821数据手册

DG821封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1959.02
5+ ¥ 1931.62
库存: 30
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1959.02
直接购买
加入购物车
