2835341

产品分类: 信号发生器和分析仪
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,信号隔离器,PI-EX-NAM/RNO-NE,
供应商型号: Q-2835341
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 信号发生器和分析仪 2835341

2835341概述

    # PHOENIX CONTACT PI-EX-NAM/RNO-NE 技术手册

    1. 产品简介

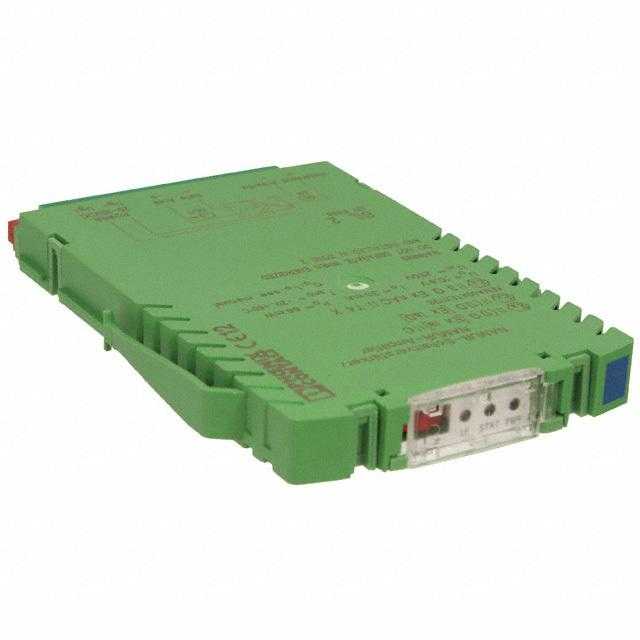

    PHOENIX CONTACT 的 PI-EX-NAM/RNO-NE 是一款用于危险区域隔离的 3 路隔离放大器。它专为根据 EN 60947-5-6 标准操作接近开关以及带有开路电路和电阻电路的开关接触器而设计。该模块可将来自危险区域的信号电隔离后传输到安全区域的控制系统。设备本身安装在危险区域外或分区 2 内,确保信号传输的安全性。
    主要功能:
    - 隔离放大器:实现危险区域信号的电气隔离。
    - 线路故障检测(LFD):根据具体需求启用或禁用。
    - 单通道输入:支持 NAMUR 接近传感器或开关输入。
    应用领域:
    - 工业自动化控制
    - 化工及石油天然气行业
    - 安全相关系统(如 SIL 2 等级)

    2. 技术参数


    以下是 PI-EX-NAM/RNO-NE 的关键技术规格:
    | 参数 | 规格 |

    | 输入 | - 设计为保护型“i”[Ex ia] IIC |
    - 支持 NAMUR 接近开关、开路触点、电阻电路 |
    | 控制电路 | - 非负载电压:8.2 V DC ±10% |
    - 开关点:符合 EN 60947-5-6 |
    - 阻断电流:I < 1.2 mA 或 I > 2.1 mA |
    - 滑动滞后:约 150 μA |
    | 输出 | - 继电器输出,常开触点 |
    - 最大连续电流:1 A (30 V DC);0.5 A (125 V AC) |
    | 传输行为 | - 最大切换频率:14 Hz (负载依赖) |
    | 工作环境 | - 温度范围:-20°C 至 +55°C (垂直安装);-20°C 至 +60°C (水平安装) |
    - 相对湿度:10% 至 95%,无冷凝 |
    | 电气隔离 | - 输入/输出隔离:375 V (峰值) |
    - 输入/电源隔离:375 V (峰值) |
    | 保护等级 | - IP20 |
    | 其他 | - 符合 EN 50020 和 IEC 61508 的 SIL 2 安全标准 |

    3. 产品特点和优势


    PI-EX-NAM/RNO-NE 的核心特点是其高安全性与灵活性:
    - 3 路电气隔离:防止危险区域与安全区域之间的信号干扰。
    - SIL 2 认证:满足 IEC 61508 第 2 级安全要求。
    - 线缆故障检测(LFD):通过手动开关启用或禁用,保障系统的可靠性。
    - 逆向模式支持:可通过开关切换正常或逆向工作模式。
    - 易于配置:提供直观的开关控制,便于用户调整参数以适应不同应用需求。

    4. 应用案例和使用建议


    应用案例:
    - 在化工厂中,用于连接 NAMUR 传感器到安全区域控制系统。
    - 在石油平台的分布式控制系统中,实现开关状态的远程监测。
    使用建议:
    1. 线缆选择:确保电缆的电阻和电容值满足制造商规定的最大外部限制(Lo 和 Co)。
    2. 环境条件:优先考虑干燥清洁的环境以维持设备的 IP20 防护等级。
    3. 操作人员培训:操作前务必接受专业培训并严格遵守安全规程。

    5. 兼容性和支持


    PI-EX-NAM/RNO-NE 可与以下基础组件配套使用:
    - PI-EX-TB 基础终端块
    - TT-PI-EX-TB 终端块
    - PI-EX-MB 母板
    PHOENIX CONTACT 提供详尽的技术支持文档和售后服务,可通过官网下载最新版本的手册和补充资料。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法检测到信号 | 检查输入电缆是否正确连接;确认开关位置是否正确 |
    | 红色指示灯亮起 | 检测到线路故障,需检查连接线缆 |
    | 接触器未按预期动作 | 确认“N/I”开关是否设置为正确的模式 |

    7. 总结和推荐


    PHOENIX CONTACT 的 PI-EX-NAM/RNO-NE 是一款高性能的隔离放大器,尤其适用于需要高安全级别的工业应用。其强大的电气隔离能力、线缆故障检测功能以及 SIL 2 认证使其成为市场上的优质选择。尽管价格较高,但其卓越的表现与可靠性使其成为值得推荐的产品。
    综上所述,对于需要危险区域信号传输的安全相关系统,我们强烈推荐使用 PI-EX-NAM/RNO-NE。

2835341参数

参数
长*宽*高 147mm*12.4mm*145mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2835341厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2835341数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 信号发生器和分析仪 PHOENIX CONTACT 2835341 2835341数据手册

2835341封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2484.9265
10+ ¥ 2462.936
库存: 100
起订量: 1 增量: 1
