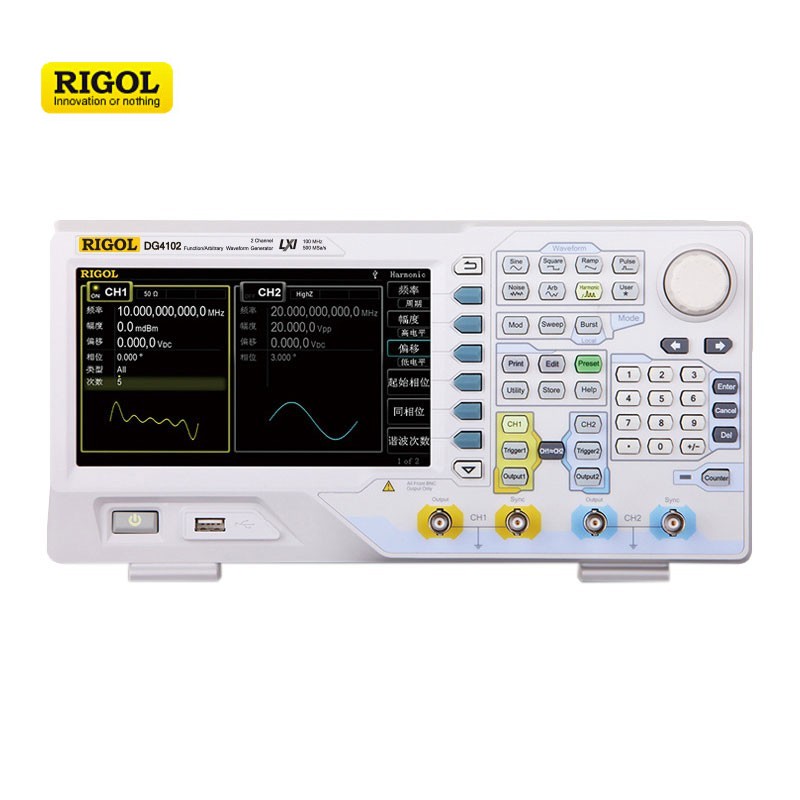

DG4102

产品分类: 信号发生器和分析仪
产品描述: Bench Signal Generator 1uHz to 200MHz with TFT LCD Display
供应商型号: DG4102
供应商: 国内现货
标准整包数: 1

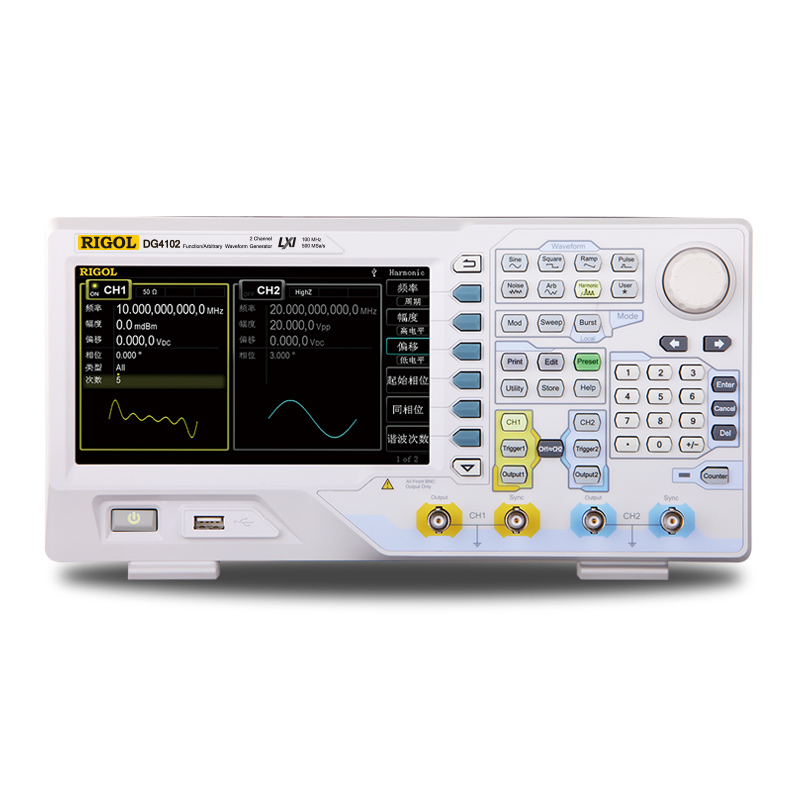

RIGOL/北京普源精电 信号发生器和分析仪 DG4102

DG4102概述

    DG4000 Function/Arbitrary Waveform Generator 技术手册

    产品简介


    DG4000系列是由RIGOL Technologies, Inc.生产的一款多功能函数/任意波形发生器。它集多种功能于一体,包括函数发生器、任意波形发生器、脉冲发生器、谐波发生器、模拟/数字调制器和计数器。DG4000系列支持双通道输出,具有精确可调的相位和全面的等效功能。这一系列仪器广泛应用于通信、雷达、卫星、电子和汽车工业等领域,用于测试和验证电路设计。

    技术参数


    - 最大输出频率:DG4202: 200 MHz;DG4162: 160 MHz;DG4102: 100 MHz;DG4062: 60 MHz
    - 采样率:500 MSa/s
    - 垂直分辨率:14位
    - 相位噪声:典型值 -115 dBc/Hz(0 dBm, 10 kHz偏移)
    - 高稳定性:±2 ppm(18℃到28℃)
    波形类型:
    - 标准波形:正弦波、方波、斜坡波、脉冲波、噪声、谐波
    - 任意波形:包括Sinc波、指数上升、指数下降、ECG波、高斯波、HaverSine波、Lorentz波、双音波、直流波等150种内置波形
    信号特征:
    - 方波:上升/下降时间 <8 ns(典型值,1Vpp)
    - 脉冲波:过冲 <3%(100 kHz,1Vpp)
    - 噪声:-3 dB带宽:120 MHz(DG4202/DG4162);80 MHz(DG4102);60 MHz(DG4062)
    幅度特性:
    - 范围:DG4202/DG4162: ≤20 MHz时为1 mVpp至10 Vpp;DG4102: ≤20 MHz时为1 mVpp至10 Vpp
    - 精度:典型值 ±1%的设置 ±2 mVpp

    产品特点和优势


    - 多功能集成:DG4000系列整合了多种发生器功能,使其成为一个完整的测试解决方案。
    - 高分辨率和稳定度:14位垂直分辨率和±2 ppm的高稳定性,确保输出信号的高度准确。
    - 丰富的调制能力:支持多种调制方式,如AM、FM、PM、ASK、FSK等,满足多样化的应用需求。
    - 强大的编辑功能:配备了高级的PC软件,便于波形编辑和创建。

    应用案例和使用建议


    - 通信设备测试:通过调节各种调制模式,可以用于测试通信设备的接收机灵敏度。
    - 雷达系统仿真:利用任意波形发生器和扫频功能,可以实现复杂雷达信号的模拟。
    - 汽车电子测试:在车载系统测试中,可以生成不同的脉冲波形,模拟传感器信号,进行系统响应测试。
    使用建议:
    - 在使用前确保仪器经过自校准,并在规定温度范围内工作,以保证输出信号的准确性。
    - 利用配套的PC软件进行波形编辑和模拟,以便更好地满足特定测试需求。

    兼容性和支持


    - 连接性:支持USB主机和设备、LAN接口,方便与其他设备连接和数据传输。
    - 支持服务:提供一年一次的标准校准周期和三年保修期(不包括配件)。此外,还有详尽的用户指南和应用软件,以及技术支持服务。

    常见问题与解决方案


    1. 输出波形不稳定
    - 解决方案:检查是否已经执行自校准,确保工作温度在18℃到28℃之间。
    2. 信号质量不佳
    - 解决方案:确认电源电压和电流是否符合要求,并调整输入波形的设置。
    3. 触发信号不正确
    - 解决方案:检查触发源设置是否正确,确保触发输入信号符合TTL兼容电平。

    总结和推荐


    DG4000系列是一个高度集成且功能强大的函数/任意波形发生器。它的多功能性和高精度使得它在各类科研和工业测试中都表现出色。如果你需要一个多功能、高精度的信号源,DG4000系列无疑是一个非常值得推荐的选择。

DG4102厂商介绍

RIGOL(北京普源精电科技有限公司)是中国领先的测试测量设备供应商,专注于电子测试测量领域,提供全面的测试测量解决方案。RIGOL的产品线覆盖了示波器、频谱分析仪、信号源、数字万用表、电源等电子测试测量仪器。

RIGOL的产品主要分为以下几类:
1. 示波器:用于观察和分析电子信号的波形,广泛应用于电子设计、研发、生产和维修等领域。
2. 频谱分析仪:用于测量信号的频率特性,广泛应用于无线通信、射频识别、****等领域。
3. 信号源:用于产生各种电子信号,广泛应用于通信、**、导航等领域。
4. 数字万用表:用于测量电压、电流、电阻等电气参数,广泛应用于电子维修、电气安装等领域。
5. 电源:用于提供稳定的电源,广泛应用于电子设备供电、电池充电等领域。

RIGOL的优势在于:
1. 技术创新:RIGOL拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 性价比高:RIGOL的产品在保证性能的同时,价格相对实惠,具有较高的性价比。
3. 服务支持:RIGOL提供全面的技术支持和售后服务,帮助客户解决使用过程中的问题。
4. 品牌影响力:RIGOL作为国内知名的测试测量设备供应商,具有较高的品牌知名度和影响力。

DG4102数据手册

厂牌 PDF简要描述 下载
RIGOL/北京普源精电 信号发生器和分析仪 RIGOL/北京普源精电 DG4102 DG4102数据手册

DG4102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6930
3+ ¥ 6615
5+ ¥ 6426
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6930
