FLUKE-N5K 3PP54IR

产品分类: 信号发生器和分析仪
厂牌: FLUKE
产品描述:
供应商型号: FLUKE-N5K 3PP54IR
供应商: 期货订购
标准整包数: 1
FLUKE 信号发生器和分析仪 FLUKE-N5K 3PP54IR

FLUKE-N5K 3PP54IR概述

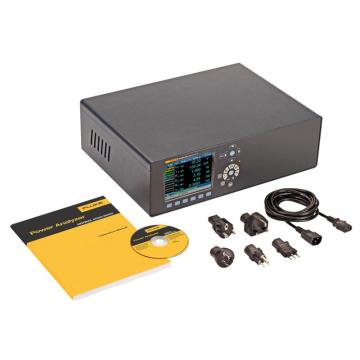

    Fluke Norma 4000/5000 High Precision Power Analyzers

    产品简介


    Fluke Norma 4000 和 Fluke Norma 5000 是高精度功率分析仪,专为电力电子的测试和开发而设计。这些设备具有紧凑的外形和先进的测量技术,适用于各种应用,包括电机、逆变器、照明系统、电源供应器、变压器及汽车组件。它们能够通过精确测量单相或多相电流和电压、谐波分析、快速傅里叶变换(FFT)分析、功率和其他派生值计算来提高产品的效率。

    技术参数


    - 型号对比:
    - Fluke Norma 4000: 支持1到3个功率相位,具有5.7英寸/144毫米彩色显示屏,谐波分析,FFT分析,示波器模式,向量图显示,记录功能,Fluke NormaView PC软件,4 MB RAM数据存储。
    - Fluke Norma 5000: 支持1到6个功率相位,提供内置打印机选项,具有所有Fluke Norma 4000的功能。
    - 基本参数:
    - 相位数量: Fluke Norma 4000为1或3相,Fluke Norma 5000为3、4或6相。
    - 带宽: Fluke Norma 4000为dc至3 MHz或dc至10 MHz,Fluke Norma 5000为dc至10 MHz。
    - 基本精度: Fluke Norma 4000为0.2%、0.1%或0.03%,Fluke Norma 5000为0.2%、0.1%或0.03%。
    - 采样率: Fluke Norma 4000为0.33 MHz或1 MHz,Fluke Norma 5000为1 MHz。
    - 电压输入范围: 0.3至1000 V。
    - 电流输入范围: 直接输入为0.03 mA至20 A,可通过分流器扩展至更高范围。
    - 显示: 5.7英寸/144毫米彩色显示器,分辨率为320 x 240像素。
    - 数据存储: Fluke Norma 4000为4 MB。

    产品特点和优势


    - 精度高: 确保了对任何波形、频率或相位移的高精度测量。
    - 高可靠性: 专利的高带宽架构使得在动态信号下的测量更加精确。
    - 多功能: 支持多种分析功能,如谐波分析、FFT分析、矢量图显示、记录功能和数字示波器模式。
    - 灵活性: 可以根据具体需求选择不同的配置和功能。
    - 易用性: 界面直观简单,易于操作和配置。

    应用案例和使用建议


    - 电机: 可以进行电气和机械功率值的完整测量,准确测量由于逆变器引起的开关损耗,并评估转矩瞬态和高频谐波。
    - 逆变驱动系统: 可以同步测量所有电气和机械功率参数,便于观察一个组件如何影响另一个组件或整个系统。
    - 照明系统: 具备独特的10 MHz带宽和高达1 MHz的采样率,可提供详细的信号分析。
    - 变压器: 同步六相功率测量可以实现对大型变压器的精确效率和损耗计算。


    兼容性和支持


    - 兼容性: Fluke Norma系列功率分析仪与其他电子元器件和设备高度兼容。
    - 支持和维护: 提供Fluke NormaView PC软件,用于仪器设置、数据下载和分析。此外,还提供标准和可选接口,以满足特定的应用需求。

    常见问题与解决方案


    - 问题1: 采样率不一致导致数据误差。
    - 解决方案: 确保所有模块的采样率设置一致。
    - 问题2: 数据存储不足。
    - 解决方案: 升级或增加外部存储设备,或优化数据采集频率。

    总结和推荐


    Fluke Norma 4000/5000 高精度功率分析仪凭借其高精度、多功能和易用性,成为电力电子测试和开发的理想工具。无论是实验室还是现场使用,它们都提供了可靠的测量结果。强烈推荐使用这些设备进行电力电子系统的高效开发和测试。

FLUKE-N5K 3PP54IR参数

参数
包装方式 散装

FLUKE-N5K 3PP54IR厂商介绍

FLUKE公司是一家全球领先的电子测试工具和软件制造商,专注于为各种工业领域提供创新的解决方案。主营产品包括:

1. 电气测试工具:如万用表、钳形表、绝缘电阻测试仪等,广泛应用于电力、建筑和制造行业。
2. 温度测量工具:包括红外热像仪和点温仪,用于故障诊断和预防性维护。
3. 网络测试工具:如电缆测试仪和网络分析仪,服务于电信和IT行业。
4. 过程校准仪器:用于校准和维护工业过程控制系统,确保精确控制。

FLUKE的优势在于:

1. 技术创新:FLUKE不断研发新技术,提供高性能、高精度的测试工具。
2. 可靠性:FLUKE产品以其耐用性和稳定性而闻名,适合在恶劣环境下使用。
3. 用户友好:FLUKE工具设计简洁直观,易于操作,提高工作效率。
4. 全球服务:FLUKE在全球设有服务中心,提供快速响应和技术支持。

FLUKE-N5K 3PP54IR数据手册

厂牌 PDF简要描述 下载
FLUKE 信号发生器和分析仪 FLUKE FLUKE-N5K 3PP54IR FLUKE-N5K 3PP54IR数据手册

FLUKE-N5K 3PP54IR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 322356.6
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 322356.6
直接购买
加入购物车
