FLUKE-N5K 6PP54I

产品分类: 信号发生器和分析仪
厂牌: FLUKE
产品描述:
供应商型号: FLUKE-N5K 6PP54I
供应商: 期货订购
标准整包数: 1
FLUKE 信号发生器和分析仪 FLUKE-N5K 6PP54I

FLUKE-N5K 6PP54I概述

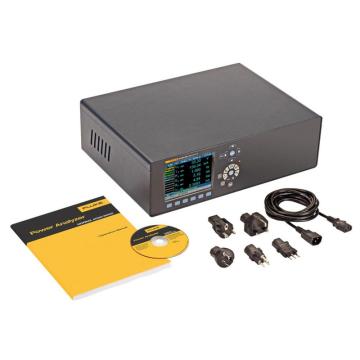

    Fluke Norma 4000/5000 高精度功率分析仪

    产品简介


    Fluke Norma 4000 和 Fluke Norma 5000 是高精度功率分析仪,适用于电力电子设备的研发测试。这两款分析仪具备紧凑设计,方便携带和节省空间,广泛应用于电机、逆变器、照明系统、电源供应器、变压器及汽车组件等领域。它们利用专利高带宽架构,能够精确测量单相或多相电流和电压,进行谐波分析、快速傅里叶变换(FFT)分析以及功率及其他派生值的计算。

    技术参数


    | 参数 | Fluke Norma 4000 | Fluke Norma 5000 |
    |
    | 相数 | 1 或 3 | 3、4 或 6 |
    | 带宽 | DC 至 3 MHz(取决于输入模块) | DC 至 10 MHz(取决于输入模块) |
    | 基本精度 | 0.2%,0.1% 或 0.03%(取决于输入模块) | 0.2%,0.1% 或 0.03%(取决于输入模块) |
    | 采样率 | 0.33 MHz 或 1 MHz(取决于输入模块) | 0.33 MHz 或 1 MHz(取决于输入模块) |
    | 电压输入范围 | 0.3 V 至 1000 V | 0.3 V 至 1000 V |
    | 电流输入范围(直接输入) | 0.03 mA 至 20 A(取决于输入模块) | 0.03 mA 至 20 A(取决于输入模块) |
    | 显示屏 | 彩色,5.7 英寸 / 144 毫米 | 彩色,5.7 英寸 / 144 毫米 |
    | 测量数据内存 | 4 MB | 4 MB |
    | 快速傅里叶变换(FFT) | 40 次谐波 | 40 次谐波 |
    | RS232 接口 | 标准 | 可选 |
    | PI1 过程接口 | 可选 | 可选 |
    | IEEE 488/GPIB 接口 | 可选 | 可选 |

    产品特点和优势


    1. 高精度:Fluke Norma 系列功率分析仪具有出色的精度和宽带特性,适用于各种信号的测量。
    2. 多功能性:提供多个相数的选择,支持多样的功能模块,如 FFT 分析、向量图显示、记录器功能和数字示波器模式。
    3. 用户友好:简单直观的操作界面,便于用户根据具体需求选择配置。
    4. 灵活性:用户可以保存常用的配置设置,提高效率。
    5. 高可靠性:即使在恶劣的环境下也能保持高度的准确性和稳定性。

    应用案例和使用建议


    1. 电动机:用于完整测量电气和机械功率值,通过详细的频谱分析和动态扭矩计算能力,准确测量开关损耗和高频率下的转矩波动和谐波。
    2. 逆变器驱动系统:同时测量所有电气和机械功率参数,帮助观察各个组件对整体系统的影响。
    3. 照明系统:利用高达 10 MHz 的带宽和 1 MHz 的采样率,实现详细的信号分析。
    4. 变压器:同步六相功率测量,准确计算大功率变压器的效率和损失,甚至在非常低的功率因数下。
    5. 汽车:详细分析现代汽车中的电气和机械组件,帮助开发减少燃油消耗或提高电动汽车续航里程的策略。

    兼容性和支持


    1. 兼容性:Fluke Norma 系列功率分析仪可通过标准和可选的接口与其他设备和传感器兼容。
    2. 支持:包括 Fluke NormaView 软件,支持仪器的配置、数据下载和分析。

    常见问题与解决方案


    1. 问:如何更新设备固件?
    - 答:可以通过标准的 RS232 接口进行更新。
    2. 问:如何进行 FFT 分析?
    - 答:使用仪器的 DSO 功能并启用 FFT 分析。
    3. 问:如何连接外部电压分压器?
    - 答:通过 BNC 插孔连接外部电压分压器。

    总结和推荐


    Fluke Norma 4000 和 Fluke Norma 5000 高精度功率分析仪是电力电子设备研发的理想工具。其高精度、多功能性和易用性使其在多种应用场合中表现出色。对于需要进行精密功率测量的工程师来说,这些分析仪无疑是值得推荐的产品。

FLUKE-N5K 6PP54I参数

参数
包装方式 散装

FLUKE-N5K 6PP54I厂商介绍

FLUKE公司是一家全球领先的电子测试工具和软件制造商,专注于为各种工业领域提供创新的解决方案。主营产品包括:

1. 电气测试工具:如万用表、钳形表、绝缘电阻测试仪等,广泛应用于电力、建筑和制造行业。
2. 温度测量工具:包括红外热像仪和点温仪,用于故障诊断和预防性维护。
3. 网络测试工具:如电缆测试仪和网络分析仪,服务于电信和IT行业。
4. 过程校准仪器:用于校准和维护工业过程控制系统,确保精确控制。

FLUKE的优势在于:

1. 技术创新:FLUKE不断研发新技术,提供高性能、高精度的测试工具。
2. 可靠性:FLUKE产品以其耐用性和稳定性而闻名,适合在恶劣环境下使用。
3. 用户友好:FLUKE工具设计简洁直观,易于操作,提高工作效率。
4. 全球服务:FLUKE在全球设有服务中心,提供快速响应和技术支持。
