FLUKE-N5K 4PP54IP

产品分类: 信号发生器和分析仪
厂牌: FLUKE
产品描述:
供应商型号: FLUKE-N5K 4PP54IP
供应商: 期货订购
标准整包数: 1
FLUKE 信号发生器和分析仪 FLUKE-N5K 4PP54IP

FLUKE-N5K 4PP54IP概述

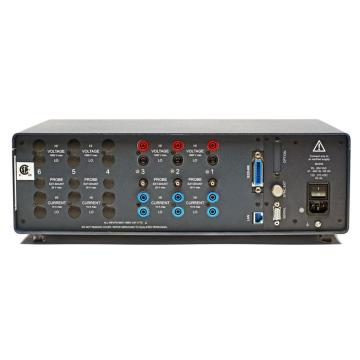

    Fluke Norma 4000/5000 高精度功率分析仪

    产品简介


    Fluke Norma 4000/5000 是一款紧凑型高精度功率分析仪,特别适用于电力电子领域的测试与开发。这些设备广泛应用于电机、逆变器、照明系统、电源供应、变压器及汽车组件等领域,帮助工程师优化产品效率。其采用独特的高带宽架构设计,能够精准测量单相或三相电流和电压,进行谐波分析、快速傅里叶变换(FFT)分析,并计算功率及其他派生值。

    技术参数


    - 型号对比:
    - Fluke Norma 4000:支持1至3相,基本精度为0.2%至0.03%,带宽为dc到3 MHz。
    - Fluke Norma 5000:支持3至6相,最高带宽可达dc到10 MHz,基本精度为0.03%。

    - 技术规格:
    - 测量范围:电压0.3至1000 V,电流0.03 mA至20 A。
    - 采样率:Fluke Norma 4000为341 kHz或1 MHz,Fluke Norma 5000为1 MHz。
    - 输入范围:可直接测量电流,也可通过分流器测量。
    - 显示:彩色5.7英寸显示屏,分辨率320 x 240像素。
    - 存储能力:4 MB RAM数据内存。
    - 接口:标配RS232,可选配GPIB和以太网接口。
    - 电源要求:交流电85至264 V,直流电120至370 V。
    - 工作温度:操作温度范围5°C至35°C,存储温度范围-20°C至50°C。

    产品特点和优势


    - 精度高:提供业界领先的准确度,对任何波形、频率或相移均能实现可靠的测量。
    - 多功能性:集成多种分析工具,如谐波分析、FFT分析、向量图显示、记录功能等。
    - 易用性:用户界面简单直观,标准配置支持用户根据具体需求定制功能。
    - 可靠性:长时间保持高性能和可靠精度,最长两年的推荐重新校准间隔。

    应用案例和使用建议


    - 电机测试:通过全面测量电气和机械功率值,准确检测逆变器造成的开关损耗,评估转矩波动和高频谐波。
    - 逆变驱动系统:同步测量所有电气和机械参数,观察组件之间的相互影响。
    - 照明系统:具备高达10 MHz的带宽和1 MHz的采样率,进行详细的信号分析。
    - 变压器测试:同步六相功率测量确保大型变压器的高精度效率和损耗计算。
    使用建议:对于电机和逆变驱动系统测试,建议使用Fluke Norma 5000以获得更高的精度和更宽的带宽;对于照明系统和变压器测试,Fluke Norma 4000亦能满足需求。

    兼容性和支持


    - 兼容性:支持与外部传感器(如扭矩和速度传感器)的连接,通过可选过程接口实现多通道同步测量。
    - 支持服务:厂商提供软件支持,包括Fluke NormaView PC软件,用于数据下载、分析和报告编写。

    常见问题与解决方案


    - 问题:如何更新仪器固件?
    - 解答:可通过标准RS232接口进行固件更新。
    - 问题:如何连接外部传感器?
    - 解答:使用标准的BNC端口进行连接,并选择合适的输入模块。

    总结和推荐


    Fluke Norma 4000/5000 高精度功率分析仪以其卓越的精度、丰富的功能和高度的易用性,在电力电子测试领域表现出色。对于需要进行精确功率测量的应用场景,强烈推荐使用该系列产品。无论是电机、逆变器还是照明系统的测试,Fluke Norma系列都能提供无可匹敌的支持。

FLUKE-N5K 4PP54IP参数

参数
包装方式 散装

FLUKE-N5K 4PP54IP厂商介绍

FLUKE公司是一家全球领先的电子测试工具和软件制造商,专注于为各种工业领域提供创新的解决方案。主营产品包括:

1. 电气测试工具:如万用表、钳形表、绝缘电阻测试仪等,广泛应用于电力、建筑和制造行业。
2. 温度测量工具:包括红外热像仪和点温仪,用于故障诊断和预防性维护。
3. 网络测试工具:如电缆测试仪和网络分析仪,服务于电信和IT行业。
4. 过程校准仪器:用于校准和维护工业过程控制系统,确保精确控制。

FLUKE的优势在于:

1. 技术创新:FLUKE不断研发新技术,提供高性能、高精度的测试工具。
2. 可靠性:FLUKE产品以其耐用性和稳定性而闻名,适合在恶劣环境下使用。
3. 用户友好:FLUKE工具设计简洁直观,易于操作,提高工作效率。
4. 全球服务:FLUKE在全球设有服务中心,提供快速响应和技术支持。
