FLUKE-N5K 6PP64IPR

产品分类: 信号发生器和分析仪
厂牌: FLUKE
产品描述:
供应商型号: FLUKE-N5K 6PP64IPR
供应商: 期货订购
标准整包数: 1
FLUKE 信号发生器和分析仪 FLUKE-N5K 6PP64IPR

FLUKE-N5K 6PP64IPR概述

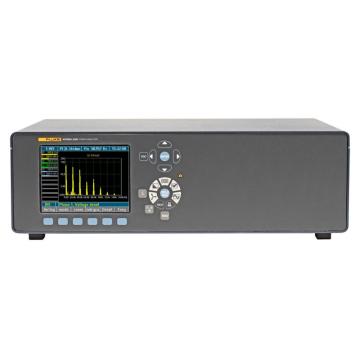

    Fluke Norma 4000/5000 高精度功率分析仪

    产品简介


    Fluke Norma 4000 和 Fluke Norma 5000 是高精度功率分析仪,专为电力电子设备的设计、测试和开发而设计。这些分析仪集成了最新的电力测量技术,适用于电机、逆变器、照明设备、电源、变压器及汽车组件等多种应用。紧凑的设计使得这些分析仪易于携带,且能够有效节省工作空间。其核心优势在于能够进行单相或三相电流和电压的精确测量,提供谐波分析、快速傅里叶变换(FFT)分析以及各种派生值的计算。

    技术参数


    - 型号对比:Fluke Norma 4000 支持 1 到 3 相,Fluke Norma 5000 支持 3、4 或 6 相。
    - 带宽:Fluke Norma 4000 支持直流至 3 MHz,Fluke Norma 5000 支持直流至 10 MHz(取决于输入模块)。
    - 基本精度:Fluke Norma 4000 支持 0.2%、0.1% 或 0.03%,Fluke Norma 5000 支持 0.1% 或 0.03%。
    - 采样率:Fluke Norma 4000 支持 0.33 MHz 或 1 MHz,Fluke Norma 5000 支持 0.33 MHz。
    - 电压输入范围:0.3 至 1000 V。
    - 电流输入范围:直接输入为 0.03 mA 至 20 A(取决于输入模块),通过分流器输入的范围参见手册页 10。
    - 显示:5.7 英寸彩色显示屏,320 x 240 像素。
    - 存储器:内置 4 MB 数据存储。
    - 接口:标准 RS232 接口,可选 IEEE 488/GPIB 接口,可选 PI1 过程接口(8 路模拟/脉冲输入和 4 路模拟输出)。
    - 软件:标配 Fluke NormaView PC 软件,用于数据下载、分析。

    产品特点和优势


    - 精准测量:Fluke Norma 系列分析仪提供了行业领先的精度和共模抑制能力,能够在任何波形、频率或相移下进行精确测量。
    - 用户友好:直观的用户界面确保了简便、直观的操作。
    - 灵活性:标准配置允许用户根据具体应用需求定制功能。
    - 隔离输入:所有输入均通过独特的屏障技术实现了电气隔离,避免短路风险。
    - FFT 分析:提供高达第 40 次谐波的快速傅里叶变换分析,以及矢量图显示、记录仪功能和数字示波器模式。

    应用案例和使用建议


    - 电动机:对电气和机械功率值进行完整的测量,准确检测由于逆变器引起的开关损耗。
    - 逆变器驱动系统:同步测量所有电气和机械功率参数,帮助理解各个组件之间的相互影响。
    - 照明系统:利用高达 10 MHz 的独特带宽和高达 1 MHz 的采样率,提供详细的信号分析。
    - 变压器:同步六相功率测量能够实现大功率变压器的高精度效率和损耗计算。
    - 汽车:详细分析现代汽车中的所有电气和机械部件,为减少燃油消耗或增加电动汽车续航里程提供策略支持。

    兼容性和支持


    - 兼容性:可与其他外部传感器配合使用,例如扭矩和速度传感器,提供四个模拟输出,便于电机和驱动应用。
    - 软件支持:Fluke NormaView PC 软件可轻松设置、下载数据和生成报告。

    常见问题与解决方案


    - 问题一:如何保存自定义设置?
    - 解决方法:通过保存到配置内存(最多 15 种配置)来实现。
    - 问题二:如何校准零点和偏移?
    - 解决方法:通过标准 RS232 接口更新分析仪固件。
    - 问题三:如何连接外部电压分压器?
    - 解决方法:通过 BNC 接头连接外部电压分压器或分流器或电流探头。

    总结和推荐


    Fluke Norma 4000/5000 高精度功率分析仪凭借其强大的测量能力和灵活的功能配置,成为电力电子领域不可或缺的工具。其高精度、广泛的应用场景以及详尽的技术支持使其在市场上具有极高的竞争力。对于需要高精度电力测量的应用,强烈推荐使用 Fluke Norma 4000/5000 系列功率分析仪。

FLUKE-N5K 6PP64IPR参数

参数
包装方式 散装

FLUKE-N5K 6PP64IPR厂商介绍

FLUKE公司是一家全球领先的电子测试工具和软件制造商,专注于为各种工业领域提供创新的解决方案。主营产品包括:

1. 电气测试工具:如万用表、钳形表、绝缘电阻测试仪等,广泛应用于电力、建筑和制造行业。
2. 温度测量工具:包括红外热像仪和点温仪,用于故障诊断和预防性维护。
3. 网络测试工具:如电缆测试仪和网络分析仪,服务于电信和IT行业。
4. 过程校准仪器:用于校准和维护工业过程控制系统,确保精确控制。

FLUKE的优势在于:

1. 技术创新:FLUKE不断研发新技术,提供高性能、高精度的测试工具。
2. 可靠性:FLUKE产品以其耐用性和稳定性而闻名,适合在恶劣环境下使用。
3. 用户友好:FLUKE工具设计简洁直观,易于操作,提高工作效率。
4. 全球服务:FLUKE在全球设有服务中心,提供快速响应和技术支持。

FLUKE-N5K 6PP64IPR数据手册

厂牌 PDF简要描述 下载
FLUKE 信号发生器和分析仪 FLUKE FLUKE-N5K 6PP64IPR FLUKE-N5K 6PP64IPR数据手册

FLUKE-N5K 6PP64IPR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 580890.6
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 580890.6
