FLUKE-N5K 6PP64I

产品分类: 信号发生器和分析仪
厂牌: FLUKE
产品描述:
供应商型号: FLUKE-N5K 6PP64I
供应商: 期货订购
标准整包数: 1
FLUKE 信号发生器和分析仪 FLUKE-N5K 6PP64I

FLUKE-N5K 6PP64I概述

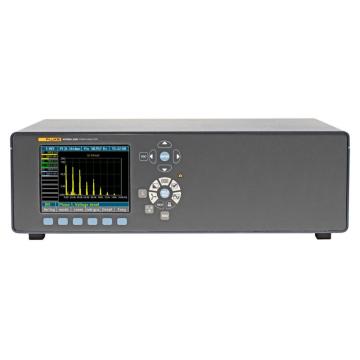

    Fluke Norma 4000/5000 高精度功率分析仪

    产品简介


    Fluke Norma 4000/5000 系列高精度功率分析仪专为电力电子的测试和开发而设计。该系列包含了最新一代的电力测量技术,旨在协助工程师们处理电机、逆变器、照明设备、电源供应器、变压器及汽车部件的设计和测试。通过精确的电流和电压测量、谐波分析、快速傅里叶变换(FFT)分析等功能,Fluke Norma 系列分析仪能够确保任何波形、频率或相位偏移下均能提供领先的精度和共模抑制比。

    技术参数


    | 参数 | Fluke Norma 4000 | Fluke Norma 5000 |
    |
    | 相数 | 1 至 3 相 | 3、4 或 6 相 |
    | 带宽 | 直流至 3 MHz(根据输入模块调整) | 直流至 10 MHz(根据输入模块调整) |
    | 基本精度 | 0.2%,0.1% 或 0.03%(根据输入模块调整) | 0.2%,0.1% 或 0.03%(根据输入模块调整) |
    | 采样率 | 0.33 MHz 或 1 MHz(根据输入模块调整) | 0.33 MHz 或 1 MHz(根据输入模块调整) |
    | 电压输入范围 | 0.3 至 1000 V | 0.3 至 1000 V |
    | 电流输入范围 | 0.03 mA 至 20 A(直接连接,非分流) | 0.03 mA 至 20 A(直接连接,非分流) |
    | 显示 | 5.7" / 144 mm 彩色显示屏 | 5.7" / 144 mm 彩色显示屏 |
    | 记忆体 | 4 MB RAM | 4 MB RAM |
    | 快速傅里叶变换(FFT) | 分析至第 40 次谐波 | 分析至第 40 次谐波 |

    产品特点和优势


    Fluke Norma 4000 和 Fluke Norma 5000 在技术上具有以下显著优势:
    - 紧凑设计:便携且节省空间。
    - 直观操作界面:易于使用,操作简单。
    - 多功能配置:标准配置允许用户根据特定应用需求指定所需功能。
    - 准确同步测量:所有通道实时显示动态事件,支持同时测量所有相位。
    - 高隔离度和共模抑制:避免短路并确保在所有应用中可靠测量。
    - 广泛的应用范围:适用于电动机、逆变器驱动系统、照明系统、变压器和汽车行业。

    应用案例和使用建议


    这些功率分析仪在多个领域有广泛的应用,如电动机、逆变器驱动系统、照明系统和变压器等。在实际应用中,它们可以用于:
    - 测量电动机的电能和机械能值,准确捕捉切换损耗和转矩瞬变。
    - 同步测量所有电气和机械功率参数,观察一个组件对另一个或整个系统的相互影响。
    - 在高频率范围内进行详细信号分析,用于照明系统的详细测试。
    建议用户在实际操作中合理选择输入模块以适应不同的应用需求,例如选择不同带宽和精度的模块来满足高频和低频测量要求。

    兼容性和支持


    Fluke Norma 4000/5000 系列分析仪具有广泛的接口选项,如 RS232、USB、IEEE 488/GPIB 接口和可选的 PI1 过程接口。厂商还提供了 Fluke NormaView PC 软件,支持数据下载、分析和报告撰写。此外,标准配置允许用户选择适合特定应用的功能,确保最佳性能。

    常见问题与解决方案


    - 问题:如何设置和保存自定义配置?
    - 解答:使用 Fluke NormaView 软件可以轻松保存和上传配置。只需点击几下鼠标即可完成设置。

    - 问题:如何同步扭矩和速度测量?
    - 解答:使用 Fluke Norma 的 PI1 过程接口可以同步记录多达四个电机的扭矩和速度数据。此接口包含四个模拟输出,便于电机和驱动器应用的使用。

    总结和推荐


    Fluke Norma 4000/5000 系列功率分析仪凭借其卓越的精度、可靠的性能和全面的功能,在电力电子测试和开发中表现出色。其紧凑设计和广泛的接口选项使其成为多种应用的理想选择。强烈推荐使用这些分析仪,特别是对于需要高精度和多功能性的应用场合。

FLUKE-N5K 6PP64I参数

参数
包装方式 散装

FLUKE-N5K 6PP64I厂商介绍

FLUKE公司是一家全球领先的电子测试工具和软件制造商,专注于为各种工业领域提供创新的解决方案。主营产品包括:

1. 电气测试工具:如万用表、钳形表、绝缘电阻测试仪等,广泛应用于电力、建筑和制造行业。
2. 温度测量工具:包括红外热像仪和点温仪,用于故障诊断和预防性维护。
3. 网络测试工具:如电缆测试仪和网络分析仪,服务于电信和IT行业。
4. 过程校准仪器:用于校准和维护工业过程控制系统,确保精确控制。

FLUKE的优势在于:

1. 技术创新:FLUKE不断研发新技术,提供高性能、高精度的测试工具。
2. 可靠性:FLUKE产品以其耐用性和稳定性而闻名,适合在恶劣环境下使用。
3. 用户友好:FLUKE工具设计简洁直观,易于操作,提高工作效率。
4. 全球服务:FLUKE在全球设有服务中心,提供快速响应和技术支持。

FLUKE-N5K 6PP64I数据手册

厂牌 PDF简要描述 下载
FLUKE 信号发生器和分析仪 FLUKE FLUKE-N5K 6PP64I FLUKE-N5K 6PP64I数据手册
