首页  >  产品百科  >  X5050WV-04-N2SN

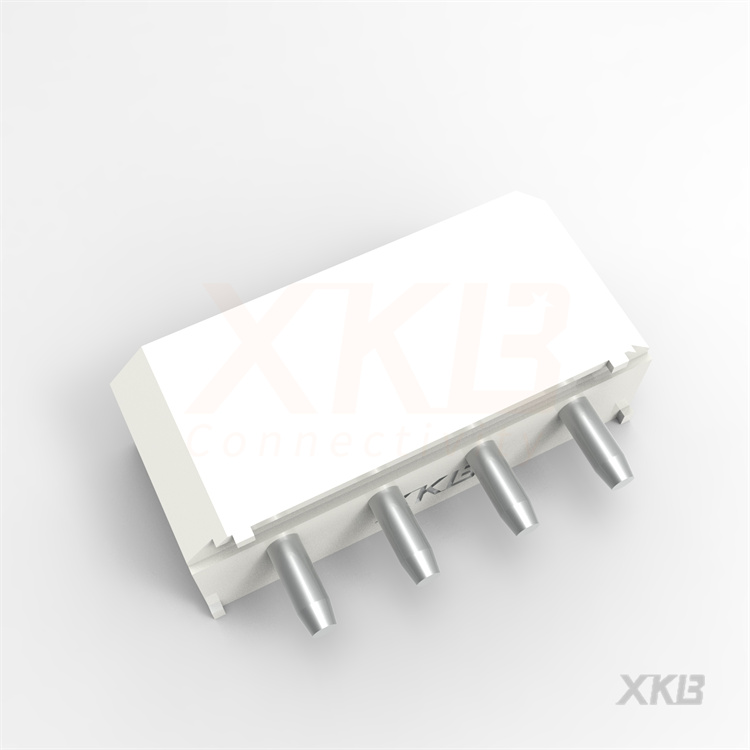

X5050WV-04-N2SN

产品描述: 1 锡 通孔安装
供应商型号: 14M-X5050WV-04-N2SN DIP
供应商: 云汉优选
标准整包数: 1
XKB CONNECTIVITY/中国星坤 矩形连接器 - 板载/直接线对板 X5050WV-04-N2SN

X5050WV-04-N2SN概述


    产品简介


    X5050WV-02-N2SN 5.08mm Crimp Style Connector
    X5050WV-02-N2SN 是一种高性能的5.08毫米压接式连接器,适用于各种电子设备和系统中。该连接器采用了尼龙66材料(UL 94V-2等级),并配有黄铜镀锡端子,使其具有出色的机械强度和电气性能。这些连接器广泛应用于工业自动化、通信设备、家用电器等领域。

    技术参数


    | 参数 | 规格 |

    | 电压等级 | 250V AC / DC |
    | 电流等级 | 10A AC / DC |
    | 耐压能力 | 1500V AC/分钟 |
    | 温度范围 | -25°C ~ +85°C |
    | 绝缘电阻 | ≥1000MΩ |
    | 接触电阻 | ≤10mΩ |
    | 环境测试后接触电阻 | ≤20mΩ |
    | 端子材料 | 黄铜 |
    | 端子电镀方式 | 锡-镀亮处理 |
    | 插入角度 | 180°焊接角度 |
    | 焊接方式 | 埋头-DIP焊接 |
    | 引脚数量 | 单排 |

    产品特点和优势


    X5050WV-02-N2SN 连接器以其卓越的机械和电气性能在市场上脱颖而出。以下是其主要特点和优势:
    1. 高强度材料:采用尼龙66材料,具有良好的耐热性和阻燃性。
    2. 高可靠性:电压和电流等级均能满足大部分应用场景需求,确保设备运行稳定。
    3. 宽温度范围:-25°C至+85°C的工作温度范围,适用于多种环境条件。
    4. 低接触电阻:≤10mΩ的接触电阻保证了高效的信号传输和电力分配。
    5. 优异的绝缘性能:≥1000MΩ的绝缘电阻有助于提高电气安全性能。
    6. 便捷的焊接方式:DIP焊接方式使得安装更加简便快捷。

    应用案例和使用建议


    X5050WV-02-N2SN 连接器广泛应用于工业自动化设备、通信设备及家用电器等领域。例如,在工业自动化控制系统中,这些连接器可以用于连接传感器和执行器,实现信号和电源的可靠传输。在通信设备中,它们可用来连接线路板之间的电路。
    使用建议:
    - 在安装过程中,务必注意焊接温度和时间,避免过度焊接导致的损坏。
    - 定期检查连接器的接触电阻,以确保长期稳定的电气连接。
    - 注意环境条件,避免在极端条件下使用,以防止影响连接器的正常工作。

    兼容性和支持


    X5050WV-02-N2SN 与 XKB Industrial Precision Co., Limited 提供的其他同类产品兼容,方便用户进行替换或扩展。该公司还提供完善的售后服务和技术支持,以确保用户能够顺利使用该产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触电阻偏高 | 检查插针是否正确插入,清洁端子表面 |
    | 绝缘电阻下降 | 检查环境湿度,确保无污染和湿气 |
    | 信号传输不稳定 | 检查连接器的焊接是否牢固,确认引脚没有弯曲 |
    | 无法承受预期电压 | 检查连接器是否符合所需电压等级,更换合适的连接器 |

    总结和推荐


    X5050WV-02-N2SN 5.08mm压接式连接器凭借其出色的性能和广泛的适用性,成为众多电子设备的理想选择。其优异的电气性能、机械强度以及宽泛的工作温度范围使其在各类应用中表现卓越。此外,公司提供的完善支持和服务也为用户提供了便利。综上所述,强烈推荐使用X5050WV-02-N2SN连接器。

X5050WV-04-N2SN参数

参数
排数 1
触头镀层
电缆端接 -
针脚数 -
触头镀层厚度 -
类型 -
颜色 -
电缆间距 -
安装方式 通孔安装

X5050WV-04-N2SN厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X5050WV-04-N2SN数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 矩形连接器 - 板载/直接线对板 XKB CONNECTIVITY/中国星坤 X5050WV-04-N2SN X5050WV-04-N2SN数据手册

X5050WV-04-N2SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.7448
50+ ¥ 0.701
150+ ¥ 0.6256
1500+ ¥ 0.525
3000+ ¥ 0.4558
10000+ ¥ 0.4381
库存: 480
起订量: 5 增量: 500
交货地:
最小起订量为:5
合计: ¥ 3.72
