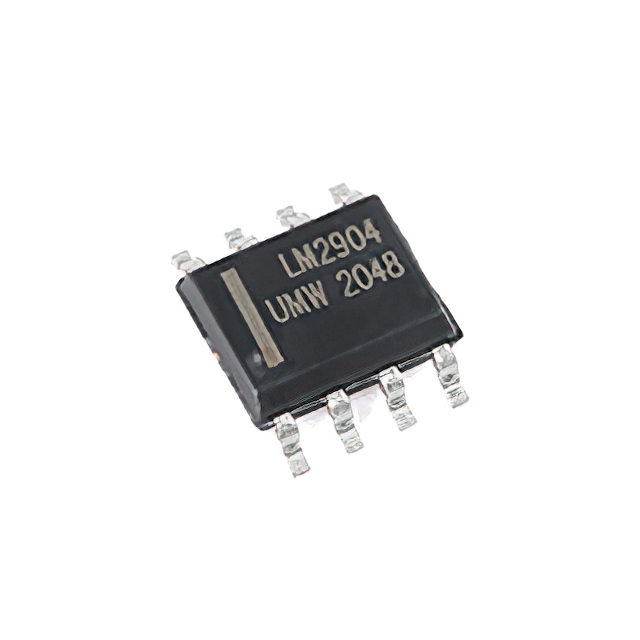

LM2904DR

产品分类: 运算放大器
产品描述: 510μA 120dB Rail to Rail 40mA 2 3V 2mV 45nA Dual Operation Amplifier SOP-8 贴片安装,黏合安装
供应商型号: 15M-LM2904DR SOP-8
供应商: 云汉优选
标准整包数: 1
UMW/友台半导体 运算放大器 LM2904DR

LM2904DR概述


    产品简介


    UMW LM2904 是一款高性能双运算放大器,适用于多种电子系统的设计。这款集成电路内部包含两个独立的高增益运算放大器,可选择单电源或双电源工作模式,具备低功耗、宽频率范围等优势。LM2904 的主要应用领域包括变频放大器、直流增益部件以及各种通用运算放大电路。

    技术参数


    - 电源电压: 26V 或 ±13V
    - 输入电压: -0.3V 至 26V
    - 输出对地短路电流: 40mA(持续)
    - 输入电流: 50mA(VIN < -0.3V)
    - 工作环境温度: -25℃ 至 85℃
    - 贮存温度: -65℃ 至 150℃
    - 极限功耗:
    - DIP 封装: 550mW
    - SOP 封装: 530mW
    - 输入失调电压: 2mV 至 5mV
    - 输入偏置电流: 45nA 至 150nA
    - 输入失调电流: 3nA 至 30nA
    - 共模抑制比: 70dB 至 85dB
    - 电源抑制比: 65dB 至 100dB
    - 大信号电压增益: 50V/mV 至 100V/mV
    - 输出源电流: 20mA 至 40mA
    - 输出吸电流: 12µA 至 50µA
    - 输入失调电压漂移: 7µV/℃
    - 输入失调电流漂移: 10pA/℃
    - 输入偏置电流: 40nA 至 300nA

    产品特点和优势


    1. 多电源工作模式: LM2904 可以根据应用需求选择单电源或双电源工作模式,灵活适应不同的电路设计。
    2. 集成化设计: 一个封装内集成了两个高增益运算放大器,节省空间且方便安装。
    3. 低功耗: 该芯片具有低功耗的特点,在各种电源电压下都能保持稳定的电流消耗。
    4. 宽频率范围: LM2904 频率响应优异,可以满足不同频率下的性能要求。

    应用案例和使用建议


    典型应用
    1. 变频放大器: 如图所示,LM2904 可用于构建变频放大器,确保信号的高效传输。
    2. 直流增益部件: 通过适当的电阻网络配置,LM2904 可作为高精度的直流增益组件。
    3. 直流求和放大器: 用于将多个直流信号进行加法运算,实现信号的合并处理。
    4. 功率放大器: 利用该芯片的高输出能力,实现信号的功率放大。
    5. 固定电流源: 可通过外部电阻配置,实现精确的恒定电流输出。
    6. 有源带通滤波器: LM2904 还可以应用于构建有源滤波器,用于信号处理中的滤波应用。
    使用建议
    - 在使用 LM2904 构建电路时,应仔细检查各引脚连接是否正确,避免引脚间的短路。
    - 在高频应用中,应考虑芯片的频率响应限制,避免信号失真。
    - 配置电阻网络时,需确保电阻值的选择合理,以获得所需的增益和其他特性。

    兼容性和支持


    - 兼容性: LM2904 可与大多数标准集成电路兼容,适用于广泛的应用领域。
    - 支持: UMW 半导体提供详尽的技术文档和支持,包括设计指南和应用手册。

    常见问题与解决方案


    1. 问题: 输出信号失真。
    - 解决办法: 检查电源电压是否稳定,确认电路中的信号源是否合适。
    2. 问题: 输入失调电压不稳定。
    - 解决办法: 确保电路中各组件连接正确,避免引入额外噪声。
    3. 问题: 功耗异常增加。
    - 解决办法: 检查电路是否按照规定的参数操作,避免过载运行。

    总结和推荐


    LM2904 是一款高性能、多功能的运算放大器,适用于广泛的电子系统设计。它具备低功耗、宽频率范围和多电源工作模式等显著特点,适合在变频放大器、直流增益部件以及各类运算放大电路中使用。在实际应用中,我们推荐用户严格按照技术手册的指导进行电路设计和调试,以充分发挥其性能优势。总体而言,LM2904 是一种值得信赖的产品,适合各类工业和消费电子产品。

LM2904DR参数

参数
电路数 2
通道数量 -
-3db带宽 -
每个通道的输出电流 40mA
放大器类型 Dual Operation Amplifier
关闭 -
典型压摆率 -
典型输入噪声电压密度 -
Vos - 输入偏置电压 2mV
典型供电电流 510μA
最小工作供电电压 3V
输出类型 Rail to Rail
典型增益带宽 -
CMRR - 共模抑制比 120dB
最大工作供电电压 -
电流 - 输入偏置 45nA
通用封装 SOP-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
