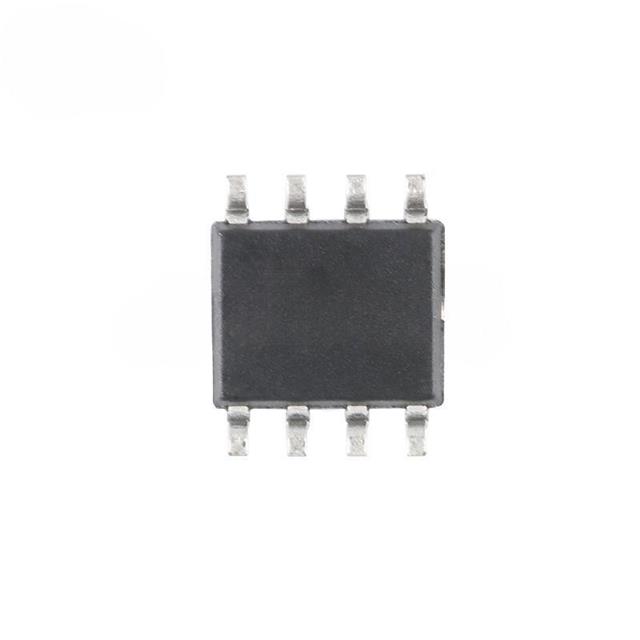

LM158DR

产品分类: 运算放大器
产品描述: 510μA 40mA 2 5mV 45nA Dual Operation Amplifier SOP-8 贴片安装,黏合安装
供应商型号: 14M-LM158DR SOP-8
供应商: 云汉优选
标准整包数: 5
UMW/友台半导体 运算放大器 LM158DR

LM158DR概述

    电子元器件产品技术手册:UMW LM158 双运算放大器

    1. 产品简介


    UMW LM158 是一款高性能双运算放大器,由两个独立且内部补偿的运算放大器组成。它可以适应单电源或双电源的工作模式,广泛应用于变频放大器、DC 增益模块及各类常规运算放大电路。该产品采用 DIP8 或 SOP8 封装形式,适用于多种工业和消费类电子产品。

    2. 技术参数


    - 电源电压:32V 或 ±16V
    - 差分输入电压:32V
    - 输入电压:-0.3V ~ 32V
    - 功耗:DIP 封装 550mW;SOP 封装 530mW
    - 输出端对地短路电流:40mA 至 60mA(@V+ ≤ 15V, Ta=25℃)
    - 输入电流:50mA(VIN < -0.3V)
    - 工作环境温度:-55°C ~ 125°C
    - 存储温度:-65°C ~ 150°C
    电气特性
    - 输入失调电压:2mV ~ 5mV
    - 输入偏流:45nA ~ 150nA
    - 输入失调电流:3nA ~ 30nA
    - 输入共模电压范围:0V ~ V+ - 1.5V
    - 电源电流:0.5mA ~ 1.2mA
    - 大信号电压增益:50V/mV ~ 100V/mV
    - 共模抑制比:70dB ~ 85dB
    - 电源抑制比:65dB ~ 100dB
    - 放大器之间耦合系数:-120dB
    - 输出源电流:20mA ~ 40mA
    - 输出吸电流:12µA ~ 50µA

    3. 产品特点和优势


    - 双运算放大器设计:在同一封装内集成两个独立的运算放大器,实现多功能集成。
    - 宽泛的工作电源:支持 32V 或 ±16V 的电源电压,适应不同应用场景。
    - 低功耗:适合电池供电或需要节能的应用。
    - 频率响应宽:适用于各种高频和低频应用。
    - 内部补偿:确保电路稳定性和可靠性。

    4. 应用案例和使用建议


    - 变频放大器:利用其宽泛的频率响应和高增益特性。
    - DC 增益模块:可提供稳定的增益控制,适用于传感器信号处理。
    - 求和放大器:通过外部电阻配置,实现多个输入信号的线性叠加。
    - 固定电流源:用于电流控制应用。
    - 带通滤波器:结合外部元件,形成具有特定带宽的信号处理电路。
    使用建议:
    - 在高温环境下使用时,注意散热措施,以确保稳定性。
    - 设计电路时,考虑输入信号的幅度和电源电压匹配。
    - 在复杂应用中,建议添加外部保护电路,如钳位二极管等,以保护芯片免受过压损坏。

    5. 兼容性和支持


    UMW LM158 与其他标准 DIP8 和 SOP8 封装的双运算放大器具有良好的兼容性,易于替换现有系统中的同类产品。友台半导体有限公司提供详尽的技术文档和支持服务,包括电路设计指南和技术咨询。

    6. 常见问题与解决方案


    - 问题1:电源电压过高导致输出失真
    解决办法:检查电源电压是否超出规定范围,并进行调整。
    - 问题2:输入信号过大导致损坏
    解决办法:使用外部限幅电路,限制输入信号的幅度。
    - 问题3:输出不稳定
    解决办法:检查电路接线是否正确,特别是接地和电源连接。

    7. 总结和推荐


    UMW LM158 双运算放大器凭借其高增益、宽泛的工作电源和低功耗等特性,在多种应用场合下表现出色。推荐在变频放大器、DC 增益模块及信号处理等领域使用。友台半导体有限公司提供的技术支持和服务保障也增强了其市场竞争力。综合考虑,UMW LM158 是值得推荐的高性能双运算放大器选择。

LM158DR参数

参数
Vos - 输入偏置电压 5mV
放大器类型 Dual Operation Amplifier
典型输入噪声电压密度 -
每个通道的输出电流 40mA
电路数 2
典型增益带宽 -
关闭 -
电流 - 输入偏置 45nA
输出类型 -
最大工作供电电压 -
通道数量 -
CMRR - 共模抑制比 -
最小工作供电电压 -
典型压摆率 -
典型供电电流 510μA
-3db带宽 -
通用封装 SOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM158DR厂商介绍

UMW公司是马来西亚的一家领先的工业产品分销商,拥有广泛的产品线和专业的技术支持。UMW主营产品主要分为以下几类:

1. 工业自动化:提供各种传感器、控制器、驱动器等,广泛应用于制造业、自动化生产线等领域。
2. 流体控制:包括各种阀门、泵等流体控制设备,服务于石油化工、水处理等行业。
3. 动力传动:提供电机、减速机等动力传动设备,适用于机械制造、物流输送系统等。
4. 电气产品:包括各种电气开关、电缆等,应用于建筑、基础设施建设等领域。

UMW的优势在于:

- 品牌合作:与多家国际知名品牌建立合作关系,提供高质量的产品。
- 技术支持:拥有专业的技术支持团队,为客户提供解决方案和售后服务。
- 供应链管理:强大的供应链管理能力,确保产品供应的稳定性和及时性。
- 市场覆盖:广泛的市场覆盖,服务多个行业和领域,满足不同客户的需求。

UMW公司通过其多元化的产品线和专业的服务,为客户提供一站式的工业产品解决方案。

LM158DR数据手册

厂牌 PDF简要描述 下载
UMW/友台半导体 运算放大器 UMW/友台半导体 LM158DR LM158DR数据手册

LM158DR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.21
50+ ¥ 0.17
150+ ¥ 0.13
1000+ ¥ 0.11
库存: 1617
起订量: 5 增量: 2500
交货地:
最小起订量为:5
合计: ¥ 1.05
直接购买
加入购物车
