LM224DR

产品分类: 运算放大器
产品描述: 1.4mA 500mV/μs 1.2MHz Push-Pull 30mA 4 3mV 2nA 频率补偿Operation Amplifier SOP-14 贴片安装,黏合安装
供应商型号: 14M-LM224DR SOP-14
供应商: 云汉优选
标准整包数: 1

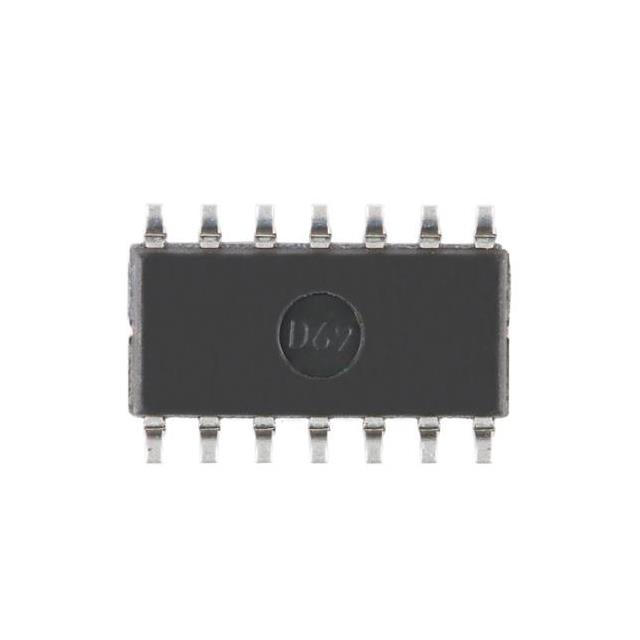

UMW/友台半导体 运算放大器 LM224DR

LM224DR概述


    产品简介


    产品类型和主要功能
    四通道运算放大器(Quadruple Operational Amplifiers)是一种多功能且高精度的集成电路组件,由四个独立的高增益频率补偿运算放大器组成。这些芯片设计用于单电源供电模式下的广泛电压范围,同时也支持双电源模式,适合不同应用场景的需求。其主要功能包括电压放大、信号处理和滤波等,非常适合在需要低功耗和宽温度范围的操作环境中使用。
    应用领域
    这种四通道运算放大器广泛应用于多个领域,如消费电子(蓝光播放器和家庭影院)、工业自动化(传感器和温度控制器)、通信设备(电视和数字屏幕)、测量工具(数字万用表和示波器)以及电机控制等。此外,它还适用于一些特殊场合,如Modbus协议的温度传感器和电子秤的设计。

    技术参数


    | 参数名称 | 范围/单位 |

    | 供电电压范围 | 单电源:3V至32V
    双电源:±1.5V至±16V |
    | 工作温度范围 | -55°C至125°C |
    | 输入偏置电流 | 20nA典型值 |
    | 输出摆幅 | 最大输出电压等于最大额定供电电压 |
    | 增益带宽乘积 | 1.2MHz |
    | 差分输入电压范围 | 最大额定供电电压 |
    | 静态电流(单个通道) | 0.8mA典型值 |
    | 共模抑制比 | 70-80dB |

    产品特点和优势


    1. 多通道设计:提供四个独立通道,能够同时执行多种操作任务。
    2. 宽电压范围:支持单电源和双电源操作,适用性强。
    3. 低功耗:即使在不同供电电压下,静态电流仍保持较低水平。
    4. 高可靠性:在高温条件下依然具有良好的稳定性,符合工业级标准。
    5. 低成本:通过整合四个通道,减少了外部元件的数量,降低了整体成本。

    应用案例和使用建议


    应用案例
    1. 智能家居设备:利用该芯片实现音频放大功能,增强家庭影院效果。
    2. 工业检测设备:作为气体和化学传感器的核心组件,用于环境监测。
    3. 消费类电子产品:例如数字万用表和电视机,提高设备性能和精确度。
    使用建议
    - 确保所有连接线匹配正确的电压范围以避免过压损坏。
    - 在高噪声环境下,可以添加外部滤波电路来提升信号质量。
    - 注意散热管理,特别是在长时间高负载运行时。

    兼容性和支持


    该芯片与多种主流微控制器和外围设备兼容,可无缝集成到现有系统中。制造商提供详尽的技术文档和支持服务,包括软件开发包和硬件参考设计,帮助客户快速完成产品原型制作和批量生产。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 放大输出失真 | 检查负载电阻值是否合理并调整。 |
    | 温度过高导致失效 | 添加外部散热片或优化PCB布局。 |
    | 输入端接收到异常信号 | 使用屏蔽线缆减少外界干扰影响。 |

    总结和推荐


    综上所述,这款四通道运算放大器凭借其广泛的供电范围、低功耗设计及高可靠性,在多个行业中展现出强大的竞争力。尤其适合需要高性能且注重成本效益的应用场景。强烈推荐给需要高效能运算放大器的设计者们选择此产品作为核心组件。

LM224DR参数

参数
电路数 4
CMRR - 共模抑制比 -
最小工作供电电压 -
电流 - 输入偏置 2nA
放大器类型 频率补偿Operation Amplifier
典型压摆率 500mV/μs
Vos - 输入偏置电压 3mV
-3db带宽 -
关闭 -
每个通道的输出电流 30mA
通道数量 -
典型输入噪声电压密度 -
输出类型 Push-Pull
最大工作供电电压 -
典型增益带宽 1.2MHz
典型供电电流 1.4mA
通用封装 SOP-14
安装方式 贴片安装,黏合安装
包装方式 卷带包装

LM224DR厂商介绍

UMW公司是马来西亚的一家领先的工业产品分销商,拥有广泛的产品线和专业的技术支持。UMW主营产品主要分为以下几类:

1. 工业自动化:提供各种传感器、控制器、驱动器等,广泛应用于制造业、自动化生产线等领域。
2. 流体控制:包括各种阀门、泵等流体控制设备,服务于石油化工、水处理等行业。
3. 动力传动:提供电机、减速机等动力传动设备,适用于机械制造、物流输送系统等。
4. 电气产品:包括各种电气开关、电缆等,应用于建筑、基础设施建设等领域。

UMW的优势在于:

- 品牌合作:与多家国际知名品牌建立合作关系,提供高质量的产品。
- 技术支持:拥有专业的技术支持团队,为客户提供解决方案和售后服务。
- 供应链管理:强大的供应链管理能力,确保产品供应的稳定性和及时性。
- 市场覆盖:广泛的市场覆盖,服务多个行业和领域,满足不同客户的需求。

UMW公司通过其多元化的产品线和专业的服务,为客户提供一站式的工业产品解决方案。

LM224DR数据手册

厂牌 PDF简要描述 下载
UMW/友台半导体 运算放大器 UMW/友台半导体 LM224DR LM224DR数据手册

LM224DR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.14
50+ ¥ 0.13
500+ ¥ 0.12
1000+ ¥ 0.11
库存: 1773
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 0.7
直接购买
加入购物车
