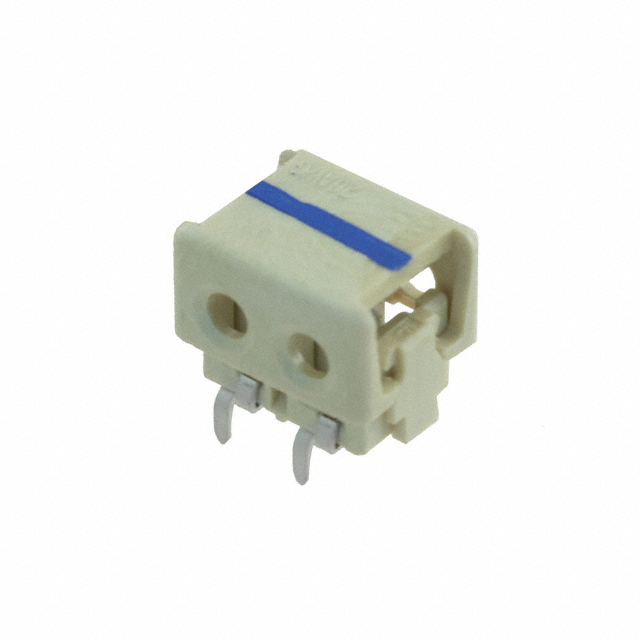

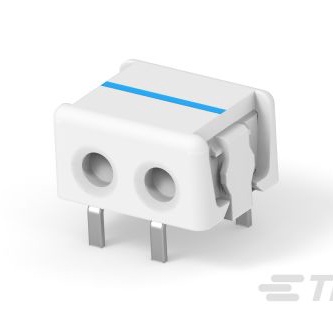

1-2106751-2

厂牌: TE CONNECTIVITY
产品描述: Individual Wires 1 2pin 锡 自然色 IDC 4mm 通孔安装 9.7mm*7.75mm*8mm
供应商型号: N-1-2106751-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 板载/直接线对板 1-2106751-2

1-2106751-2概述


    产品简介


    产品名称:线到板连接器(Wire-to-Board Connector)
    型号:1-2106751-2
    这款线到板连接器是专为电线和印刷电路板之间提供可靠连接而设计的。它具有2个位置,中心线间距为0.16毫米,适用于需要高效电连接的应用场景。其独特的绝缘位移技术(Insulation Displacement Technology)和插针式设计使其易于安装和维护。这款连接器广泛应用于照明系统、工业自动化、智能家居等领域。

    技术参数


    - 连接器系统:线到板(Wire-to-Board)
    - 终止方式:焊接到印刷电路板(Printed Circuit Board)
    - 位置数量:2
    - 接触电流额定值(最大):7.5A
    - 焊接方法:通孔焊接(Through Hole Solder)
    - 安装类型:板载安装(Board Mount)
    - 中心线间距(Pitch):0.16毫米
    - 连接器高度:0.23毫米
    - 电线尺寸:20 – 18 AWG
    - 操作温度范围:-40°C至105°C(-40°F至221°F)
    - 耐火材料含量:低卤素,不含BFR/CFR/PVC
    - 回流焊能力:最高可达245°C

    产品特点和优势


    1. 高效连接:绝缘位移技术和插针式设计确保了可靠的电气连接。
    2. 易于安装:通过简单的插针式安装和通孔焊接技术,大大简化了安装过程。
    3. 高温适应性:宽泛的操作温度范围(-40°C至105°C)使得其在各种环境下均能稳定工作。
    4. 环保材料:采用低卤素和无害化学物质的材料,符合欧盟RoHS、ELV和REACH标准。
    5. 高电流承载能力:最大接触电流额定值达到7.5A,适合大功率应用需求。

    应用案例和使用建议


    应用案例
    这款连接器被广泛应用于各种灯具的制造中。例如,在LED灯带的组装过程中,可以通过这种连接器实现可靠的电连接。此外,在智能家居设备中,也可以看到它的身影,如智能插座、温控器等设备中用于连接电源线。
    使用建议
    1. 正确选择电线尺寸:根据实际需求选择合适的电线尺寸(20 – 18 AWG),以确保良好的电流传输。
    2. 严格控制焊接温度:尽管具备回流焊能力,但仍然需要严格按照245°C的上限进行焊接,避免对连接器造成损害。
    3. 注意环境温度:在极端环境中使用时,需考虑是否超出其工作温度范围(-40°C至105°C),必要时采取散热措施。

    兼容性和支持


    该产品与多种电线和电路板兼容。厂商提供了详细的安装指南和技术支持,用户可以随时拨打客服热线(+1 800 522 6752)获取帮助。此外,网站上还提供了丰富的文档资源,包括产品图纸、CAD文件和合规性声明等。

    常见问题与解决方案


    1. 连接不稳定:
    - 解决方案:检查电线是否正确插入,并确保焊接质量良好。

    2. 接触电阻过高:
    - 解决方案:清洁连接点,重新焊接,确保没有松动现象。
    3. 温度超出范围导致损坏:
    - 解决方案:在极端环境中使用时,考虑增加散热装置,并尽量保持在规定的温度范围内。

    总结和推荐


    综上所述,这款1-2106751-2线到板连接器以其高效、稳定和环保的特点,在各种应用场合中表现出色。其广泛的兼容性和细致的技术支持使得它成为众多制造商的首选。鉴于其出色的性能和适用性,我们强烈推荐使用此款连接器。

1-2106751-2参数

参数
排数 1
触头镀层
电缆端接 IDC
针脚数 2pin
触头镀层厚度 -
类型 Individual Wires
颜色 自然色
电缆间距 4mm
长*宽*高 9.7mm*7.75mm*8mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
