2195763-1

产品分类: 天线
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 GPS模块, 尺寸35.5x35.5x9mm, 1通道
供应商型号: N-2195763-1
供应商: 云汉优选
标准整包数: 1

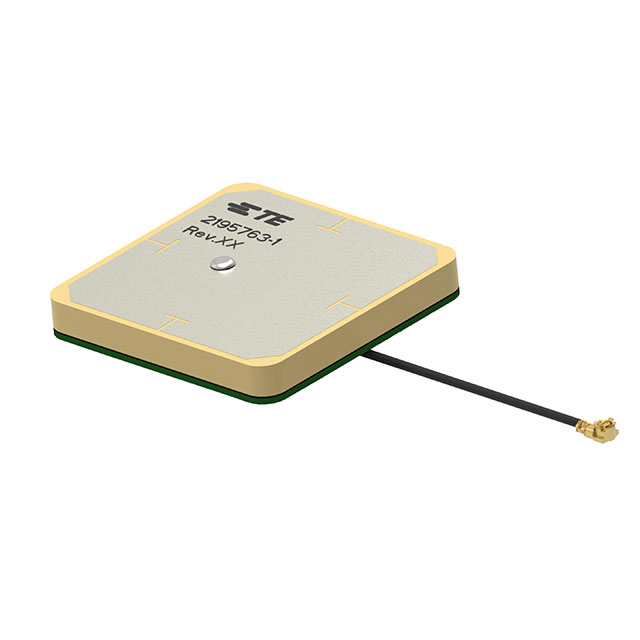

TE CONNECTIVITY 天线 2195763-1

2195763-1概述


    产品简介


    本产品是一款标准天线解决方案,适用于1559-1606 MHz的全球导航卫星系统(GNSS)频段的主动式天线。该天线采用嵌入式设计,具备陶瓷贴片型的主动天线,能够通过定制电缆和连接器来满足特定需求。此外,该产品符合RoHS标准,确保环保合规性。主要应用于各种需要高精度定位的领域,如汽车导航、无人机控制、物联网设备等。

    技术参数


    | 参数 | 值 |

    | 频率范围 | 1559-1606 MHz |
    | 带宽 | 10 MHz 最小 |
    | 天线增益 | 26 dB (在天线地面尺寸为35.5mm x 35.5mm时) |
    | 电压驻波比 (VSWR) | <3.0:1 |
    | 极化方式 | 右旋圆极化 (R.H.C.P) |
    | 输入阻抗 | 50 欧姆 |
    | 工作电压 | 3.0~3.3 ± 0.1 V |
    | 电流 (直流=3.0± 0.1V) | 4.5 mA ± 2 mA |
    | 尺寸 | 35.5mm x 35.5mm x 9mm |
    | 重量 | 20.3 克 |
    | 保持区域 | 见第2页图纸 |
    | 电缆直径 | 1.13mm |
    | 电缆长度 | 70mm |
    | 连接器 | MHF插头 |
    | 工作温度范围 | -40°C 至 85°C |

    产品特点和优势


    1. 嵌入式设计:这款天线的嵌入式设计使其易于集成到现有设备中,简化了安装过程。
    2. 低匹配电路需求:该天线的设计使得所需的匹配电路最少,降低了整体系统的复杂性。
    3. 高性能增益:在天线地面尺寸为35.5mm x 35.5mm时,增益可达26 dB,保证了较高的信号接收质量。
    4. 环境适应性强:该天线能够在-40°C至85°C的极端环境中正常工作,具有很高的可靠性。

    应用案例和使用建议


    应用案例:该天线广泛应用于汽车导航系统中,确保车辆能够在各种环境下进行精确的定位。此外,在无人机控制系统和物联网设备中也有所应用,提升了这些设备的定位精度和稳定性。
    使用建议:为了获得最佳性能,请确保天线的安装位置远离金属物体和其他可能干扰信号的障碍物。建议使用推荐的电缆长度和连接器,以确保信号传输的稳定性。同时,注意天线周围的空间要求,避免影响其正常工作。

    兼容性和支持


    该天线可通过定制电缆和连接器与不同设备兼容。TE Connectivity 提供了全面的技术支持中心,覆盖多个国家和地区,包括美国、加拿大、墨西哥、拉丁美洲、德国、英国、法国、荷兰、中国等,用户可随时联系获取技术支持和售后服务。

    常见问题与解决方案


    1. 问题:天线无法正常工作
    - 解决方案:检查电源电压是否在规定的范围内(3.0~3.3 ± 0.1 V),并确认所有连接器和电缆是否正确安装。
    2. 问题:信号强度低
    - 解决方案:确保天线的安装位置远离金属物体和其他干扰源,并调整天线的方向以优化信号接收。
    3. 问题:电流不稳
    - 解决方案:检查电源供应是否稳定,避免电源电压波动。

    总结和推荐


    总体而言,这款标准天线解决方案凭借其卓越的性能、嵌入式设计和广泛的适用范围,在各种应用场景中表现优异。其低匹配电路需求和环境适应性强等特点使其在市场上具有很强的竞争力。综上所述,我们强烈推荐使用这款天线,特别是在需要高精度定位的应用场景中。
    如有任何疑问或需要进一步的技术支持,请联系TE Connectivity的技术支持中心。

2195763-1参数

参数
额定功率 -
天线类型 -
中心频率 1.5825GHz
支持协议 -
典型天线增益 -
最大电压驻波比 3
带宽 10MHz
阻抗 50Ω
长*宽*高 35.5mm*35.5mm*9mm
安装方式 黏合安装
零件状态 停产
包装方式 袋装

2195763-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2195763-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 天线 TE CONNECTIVITY 2195763-1 2195763-1数据手册

2195763-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7+ $ 15.4442 ¥ 131.2757
18+ $ 14.729 ¥ 125.1965
35+ $ 14.3106 ¥ 121.6401
69+ $ 14.0352 ¥ 119.2992
1200+ $ 13.7598 ¥ 116.9583
库存: 1879
起订量: 7 增量: 1
