2344657-2

产品分类: 天线
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity WiFi天线, 2344657 FPC H系列, 2.4 GHz,5.8 GHzWiFi (Dual Band), FPC, 粘合剂安装
供应商型号: 17-2344657-2-ND
供应商: Digi-Key
标准整包数: 1

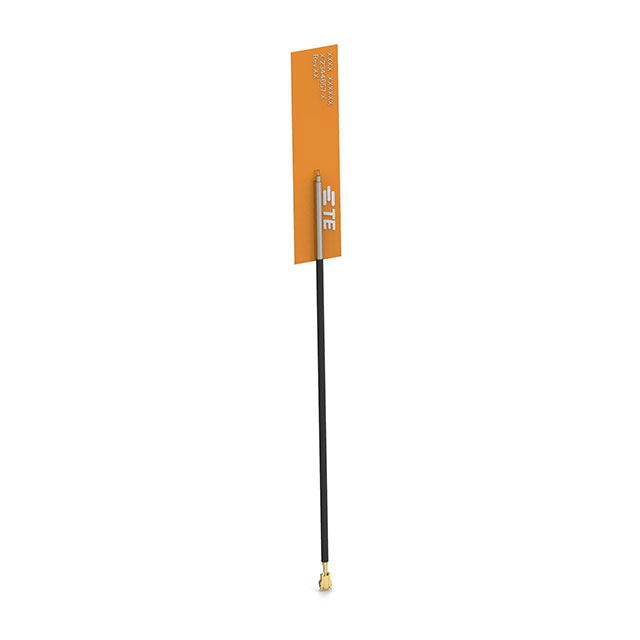

TE CONNECTIVITY 天线 2344657-2

2344657-2概述

    # Wi-Fi 6/6E Triple Band Embedded Antenna 技术手册

    产品简介


    基本介绍
    Wi-Fi 6/6E Triple Band Embedded Antenna 是一款高性能嵌入式天线,支持最新的Wi-Fi 6技术及扩展频段Wi-Fi 6E(新6GHz频段),同时还支持蓝牙和ZigBee。它适用于各种需要高带宽和稳定连接的应用场景,例如智能家居、物联网设备、路由器、平板电脑、智能手机等。

    技术参数


    以下是该天线的技术规格和性能参数:
    | 参数 | 2344657-1 | 2344657-2 | 2344657-3 | 2344657-4 |

    | 频率范围 (MHz) | 2400-2500 / 5150-5875 / 5925-7125 | 2400-2500 / 5150-5875 / 5925-7125 | 2400-2500 / 5150-5875 / 5925-7125 | 2400-2500 / 5150-5875 / 5925-7125 |
    | VSWR | < 2.7:1 / < 2.1:1 / < 2.1:1 | < 1.3:1 / < 1.8:1 / < 1.9:1 | < 1.4:1 / < 1.9:1 / < 2.0:1 | < 1.3:1 / < 1.6:1 / < 2.2:1 |
    | 平均效率 (%) | 61 / 72 / 66 | 58 / 69 / 62 | 56 / 65 / 59 | 55 / 62 / 56 |
    | 峰值增益 (dBi) | 1.1 / 4.9 / 5.3 | 1.0 / 4.7 / 5.1 | 0.8 / 4.5 / 4.8 | 0.7 / 4.2 / 4.6 |
    | 平均增益 (dB) | -2.2 / -1.4 / -1.8 | -2.3 / -1.6 / -2.1 | -2.5 / -1.8 / -2.3 | -2.6 / -2.1 / -2.6 |
    | 参数 | 2344657-5 | 2344657-6 | 2344657-7 | 2344657-8 | 2344657-9 | 1-2344657-1 |
    ||
    | 频率范围 (MHz) | 2400-2500 / 5150-5875 / 5925-7125 | 2400-2500 / 5150-5875 / 5925-7125 | 2400-2500 / 5150-5875 / 5925-7125 | 2400-2500 / 5150-5875 / 5925-7125 | 2400-2500 / 5150-5875 / 5925-7125 | 2400-2500 / 5150-5875 / 5925-7125 |
    | VSWR | < 1.2:1 / < 1.5:1 / < 2.1:1 | < 1.4:1 / < 1.7:1 / < 2.1:1 | < 1.4:1 / < 1.5:1 / < 2.1:1 | < 1.3:1 / < 1.5:1 / < 2.1:1 | < 1.3:1 / < 1.5:1 / < 2.1:1 | < 2.7:1 / < 2.0:1 / < 2.0:1 |
    | 平均效率 (%) | 60 / 71 / 65 | 57 / 67 / 60 | 55 / 62 / 56 | 53 / 58 / 52 | 53 / 59 / 52 | 47 / 31 / 24 |
    | 峰值增益 (dBi) | 1.1 / 4.8 / 5.2 | 0.9 / 4.5 / 4.9 | 0.7 / 4.3 / 4.6 | 0.5 / 4.0 / 4.2 | 0.3 / 3.7 / 4.0 | 0.9 / 1.2 / -1.8 |
    | 平均增益 (dB) | -2.2 / -1.5 / -1.9 | -2.4 / -1.8 / -2.2 | -2.6 / -2.1 / -2.5 | -2.8 / -2.3 / -2.9 | -2.8 / -2.3 / -2.8 | -3.3 / -5.1 / -6.2 |
    其他关键参数
    - 功率处理能力:10瓦(连续波)
    - 输入阻抗:50 欧姆(不平衡)
    - 极化方式:线性
    - 尺寸:35 mm x 8.0 mm x 0.2 mm
    - 重量:<0.8 克
    - 工作温度范围:-40°C 到 +85°C
    - 存储温度范围:-40°C 到 +85°C
    - 认证:符合有害物质规范的证书可在TE官网获取

    产品特点和优势


    - 支持最新的Wi-Fi 6技术,包括新频段Wi-Fi 6E(6GHz)
    - 贴片安装简单,无需匹配组件
    - 天线覆盖无死角
    - 提供多种电缆长度和接头选项

    应用案例和使用建议


    应用案例
    - 智能家居系统:用于智能路由器和无线传感器网络
    - 物联网设备:适用于各类物联网终端,如智能手表、健康监测设备等
    - 移动设备:如平板电脑、智能手机等
    使用建议
    - 在选择电缆长度时,建议根据实际安装空间进行调整,以避免信号衰减。
    - 确保天线安装区域周围有足够的自由空间,以确保最佳性能。

    兼容性和支持


    - 该天线支持MHF 和 MHF4型连接器。
    - 请参考第5页获取更多关于连接器的信息。
    - 厂商提供全面的技术支持服务,具体联系方式参见本文档末尾部分。

    常见问题与解决方案


    常见问题
    1. 信号不稳定:可能由于天线未正确安装导致。
    2. 无法连接Wi-Fi 6/6E:检查是否选择了正确的频率范围。
    解决方案
    1. 检查安装:确认天线是否安装在塑料盖板上,且周围有足够的自由空间。
    2. 频率选择:确保设备配置正确并选择合适的Wi-Fi 6/6E频率范围。

    总结和推荐


    产品综合评估
    Wi-Fi 6/6E Triple Band Embedded Antenna 在性能和应用范围方面表现优异,尤其适合需要高效能无线连接的应用场景。其广泛的频率覆盖范围和灵活的安装选项使其成为市场上极具竞争力的产品之一。
    推荐使用
    综上所述,推荐使用Wi-Fi 6/6E Triple Band Embedded Antenna。其高可靠性和易用性使其在各类无线连接需求高的应用中表现出色,是理想的解决方案。

2344657-2参数

参数
阻抗 50Ω
额定功率 -
天线类型 PCB跟踪天线
中心频率 2.45GHz,5.5125GHz
支持协议 -
典型天线增益 -
最大电压驻波比 2
带宽 -
长*宽*高 8mm(宽度)*190μm(高度)
安装方式 PCB安装,黏合安装
零件状态 在售
包装方式 盒装

2344657-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2344657-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 天线 TE CONNECTIVITY 2344657-2 2344657-2数据手册

2344657-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.9555 ¥ 24.974
10+ $ 1.7431 ¥ 14.7294
25+ $ 1.4202 ¥ 11.8855
200+ $ 1.0161 ¥ 8.5038
400+ $ 0.9226 ¥ 7.7213
600+ $ 0.8751 ¥ 7.3238
1000+ $ 0.8219 ¥ 6.8785
2600+ $ 0.7392 ¥ 6.1864
5000+ $ 0.7251 ¥ 6.0681
库存: 1543
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.97
