1-2823599-2

产品分类: 天线
厂牌: TE CONNECTIVITY
产品描述: 2.3dB,5dB,2dB 50W 2.5 50Ω 829MHz,2.2GHz,5.4GHz 698MHz~960MHz,1.71GHz~2.7GHz SMA(DO-214AC) 贴片安装,面板安装 62mm(高度)
供应商型号: N-1-2823599-2
供应商: 云汉优选
标准整包数: 1

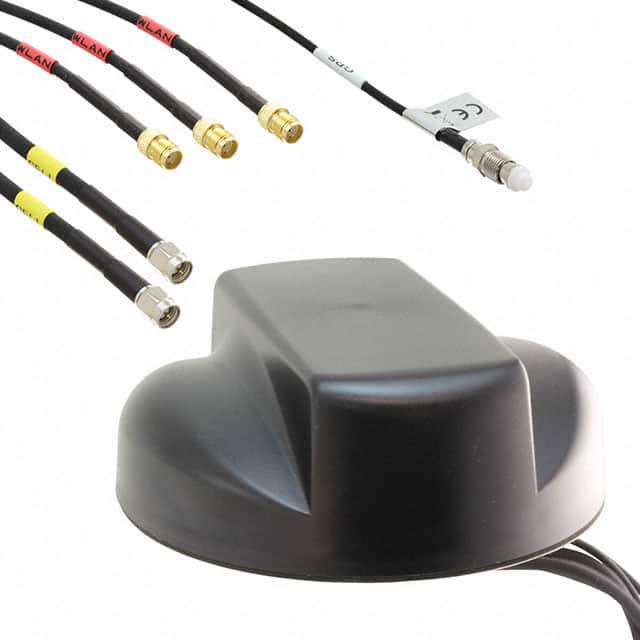

TE CONNECTIVITY 天线 1-2823599-2

1-2823599-2概述

    # LTE MiMo Antenna — 数据手册解析

    产品简介


    LTE MiMo天线是一种低轮廓多输入多输出(MIMO)天线,集成了GPS功能,特别适用于新一代车载LTE路由器。该天线内部包含三个隔离的高性能天线元件:两个覆盖698-2700 MHz频段的超宽带元件用于支持MIMO和分集操作,以及一个高增益的GPS天线,集成26 dB增益的低噪声放大器(LNA),并配有高质滤波器以抵抗噪声干扰。

    技术参数


    - 频率范围(MHz)
    - 元件1 & 2:698-960 / 1710-2700
    - 元件3 & 4:2.4/4.9-6GHz
    - 峰值增益
    - 元件1 & 2:698-960 MHz时为2.3 dBi;1710-2700 MHz时为5 dBi
    - 元件3 & 4:2.4/4.9-6.0 GHz时为2 dBi
    - 极化方式
    - 元件1 & 2:垂直极化
    - 元件3 & 4:右旋圆极化
    - 驻波比(VSWR)
    - 元件1 & 2:小于2.5:1
    - 隔离度(自由空间测量)
    - 元件1 & 2:大于15 dB
    - 输入功率(最大)
    - 50 W
    - GPS频率范围(MHz)
    - 1575 MHz
    - VSWR(GPS)
    - 小于2.0:1 + 4 MHz
    - LNA增益
    - 26 dB
    - 操作电压
    - 3-7 V DC(通过同轴电缆供电)
    - 电流(典型值)
    - 14 mA
    - 机械数据
    - 高度:62 mm(2.4英寸)
    - 直径:176 mm(6.7英寸)
    - 操作温度:-30°C 至 +80°C(-22°F 至 176°F)
    - 材料:ASA 和压铸铝
    - 防护等级:IP66
    - 颜色:白色
    - 安装数据
    - 安装类型:面板安装
    - 最大面板厚度:6 mm(0.236英寸)
    - 安装孔径:19 mm(3/4英寸)
    - 电缆数据
    - GPS电缆:型号RG174,直径2.8 mm(0.11英寸),长度0.3 m(11.8英寸),终端类型FME(女性)
    - 移动/ LTE电缆:型号CS29(双屏蔽的RG58),直径5 mm(0.2英寸),长度0.3 m(1英寸),终端类型SMA(男性)

    产品特点和优势


    - 无需金属接地平面:可以在非金属表面上保持高性能。
    - 高增益GPS天线:集成26 dB增益的LNA,具有良好的抗噪能力。
    - 宽频带覆盖:元件1和2覆盖698-2700 MHz频段,满足多种无线通信需求。
    - 多用途应用:适用于车辆上的各种LTE路由器和WiFi设备。
    - 环境适应性强:操作温度范围宽广,防护等级高。

    应用案例和使用建议


    应用场景
    这款天线适用于多种车载应用,如远程信息处理系统、车队管理、应急响应车辆等。在这些环境中,可靠的通信至关重要,而该天线能够提供强大的MIMO性能和GPS定位功能。
    使用建议
    - 确保安装面干净且平整,以保证信号传输的稳定性。
    - 安装时确保接线正确无误,特别是对于GPS和LTE天线线缆。
    - 考虑到操作环境温度的极端变化,建议进行必要的温度补偿措施。

    兼容性和支持


    该天线与其他主流的车辆通信系统兼容。制造商提供了详尽的技术支持,包括安装指南、用户手册和售后维修服务。如有需要,可联系官方技术支持以获得进一步的帮助。

    常见问题与解决方案


    1. 问题:天线无法正常工作。
    - 解决方案:检查接线是否正确,确保电源稳定,确认安装面符合要求。
    2. 问题:GPS信号不稳定。
    - 解决方案:更换或调整安装位置,确保没有遮挡物影响接收效果。
    3. 问题:VSWR高于正常值。
    - 解决方案:检查电缆连接,重新校准天线,必要时更换损坏部件。

    总结和推荐


    综合来看,这款LTE MiMo天线是一款高度可靠、多功能且适用广泛的通信天线产品。其优异的性能、广泛的应用场景及出色的兼容性使其成为车辆通信系统中的优选设备。对于追求高效稳定无线通信的企业和个人来说,强烈推荐使用此款天线。

1-2823599-2参数

参数
支持协议 -
典型天线增益 2.3dB,5dB,2dB
最大电压驻波比 2.5
带宽 698MHz~960MHz,1.71GHz~2.7GHz
阻抗 50Ω
额定功率 50W
天线类型 -
中心频率 829MHz,2.2GHz,5.4GHz
长*宽*高 62mm(高度)
通用封装 SMA(DO-214AC)
安装方式 贴片安装,面板安装
零件状态 停产
包装方式 散装,袋装

1-2823599-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-2823599-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 天线 TE CONNECTIVITY 1-2823599-2 1-2823599-2数据手册
