2372112-1

产品分类: 天线
厂牌: TE CONNECTIVITY
产品描述: 3 829MHz,1.94GHz,2.5GHz PCB跟踪天线 PCB安装,黏合安装 190μm(高度)
供应商型号: N-2372112-1
供应商: 云汉优选
标准整包数: 50
TE CONNECTIVITY 天线 2372112-1

2372112-1概述

    LTE World Band Antenna 技术手册概述

    产品简介

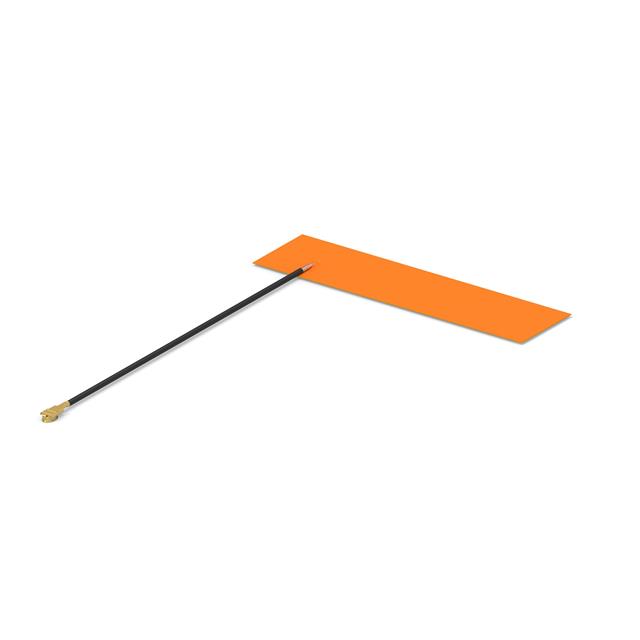

    LTE World Band Antenna 是一款专为多种通信频段设计的高性能天线,适用于各类移动通信设备。其主要功能是提供全球范围内的蜂窝网络覆盖,适用于4G LTE和其他移动通信系统。产品型号包括2372112-1、2372112-2、2372112-5 和 2372112-6。该天线具有粘贴式柔性电路板(FPC),能够简化安装过程,广泛应用于智能手机、平板电脑、可穿戴设备和IoT设备等。

    技术参数


    - 频率范围: 698-960 MHz 和 1710-2700 MHz
    - 驻波比(VSWR):
    - 698-960 MHz: < 2.6:1
    - 1710-2700 MHz: < 3.0:1
    - 效率:
    - 698-960 MHz: 38%
    - 1710-2700 MHz: 52%
    - 平均增益:
    - 698-960 MHz: -4.8 dBi
    - 1710-2700 MHz: -3.7 dBi
    - 峰值增益:
    - 698-960 MHz: -0.2 dBi
    - 1710-2700 MHz: 0.2 dBi
    - 功率处理能力: 10瓦连续波(cw)
    - 输入阻抗: 50欧姆不平衡
    - 极化方式: 线性
    - 尺寸: 65 mm x 15 mm x 0.2 mm
    - 重量: < 2.0 克
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -40°C 至 +85°C

    产品特点和优势


    - 简化安装: 粘贴式FPC简化了天线在设备内部的安装过程。
    - 全向覆盖: 提供全方位的信号覆盖,确保在各种位置下的稳定连接。
    - 高效设计: 采用高效的天线设计,降低功耗,延长设备电池寿命。
    - 无匹配组件要求: 无需额外匹配组件,减少了安装复杂度。
    - 独立于接地平面: 使得天线在不同设计中更易集成,不受设备内部结构影响。

    应用案例和使用建议


    该天线适用于需要全球范围通信能力的设备,如智能手机和平板电脑。在实际应用中,建议将其放置在设备外壳的非金属部分以确保最佳信号接收效果。此外,在设备开发初期就考虑天线布局,可以进一步优化整体性能。

    兼容性和支持


    - 连接器类型: MHF 和 MHF4L型,详情参见第5页。
    - 同轴电缆: 直径1.13毫米,详情参见第5页。
    - 技术支持: TE Connectivity 提供多种语言的全球技术支持服务,具体联系方式请访问 te.com/support-center。

    常见问题与解决方案


    - 问题1: 安装时天线无法正常工作。
    - 解决方案: 检查安装位置是否正确,确保FPC背面完全贴合设备外壳。
    - 问题2: 接收信号强度不足。
    - 解决方案: 确认安装位置不被金属或其他干扰源遮挡,检查电缆连接是否稳固。

    总结和推荐


    LTE World Band Antenna 是一款功能强大且应用广泛的天线,特别适合需要全球通信能力和良好信号覆盖的应用场景。其简便的安装方式、高效的性能和广泛的兼容性使其在市场上具备较强的竞争力。总体而言,我们强烈推荐此款天线用于各种移动通信设备的设计和制造。

2372112-1参数

参数
支持协议 -
典型天线增益 -
最大电压驻波比 3
带宽 -
阻抗 -
额定功率 -
天线类型 PCB跟踪天线
中心频率 829MHz,1.94GHz,2.5GHz
长*宽*高 190μm(高度)
安装方式 PCB安装,黏合安装
零件状态 在售
包装方式 袋装

2372112-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2372112-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 天线 TE CONNECTIVITY 2372112-1 2372112-1数据手册

2372112-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.2084 ¥ 10.2714
250+ $ 1.1536 ¥ 9.8056
450+ $ 1.122 ¥ 9.537
900+ $ 1.1016 ¥ 9.3636
库存: 1150
起订量: 100 增量: 50
交货地:
最小起订量为:100
合计: ¥ 1027.14
