2084820100

产品分类: 天线
厂牌: MOLEX
产品描述: Molex WiFi天线, 2.4 GHz,5 GHzWiFi, 方形, 粘合剂安装
供应商型号: WM25394-ND
供应商: Digi-Key
标准整包数: 1

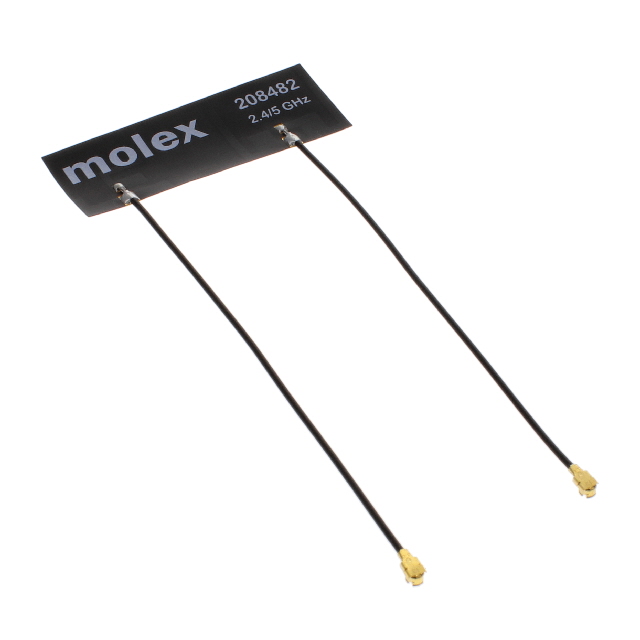

MOLEX 天线 2084820100

2084820100概述

    # WiFi 6E Flex Cabled 2x2 MIMO Antenna 技术手册

    产品简介


    基本介绍
    WiFi 6E Flex Cabled 2x2 MIMO Antenna(型号:208482)是一种专为2.4GHz、5GHz和6GHz频段设计的高增益柔性天线。它适用于WiFi 6E、蓝牙和Zigbee等无线通信标准,是一款集成两个天线端口的双极化天线,具备超低厚度和高效率的特点。
    主要功能和应用领域
    - 主要功能:
    - 支持WiFi 6E、Bluetooth和Zigbee等标准。
    - 采用双极化设计,支持两个独立的通信通道。
    - 灵活安装,适用于各种尺寸和形状的系统。
    - 应用领域:
    - 智能家居设备
    - 工业物联网设备
    - 车载通信设备
    - 无线路由器和其他无线通信设备

    技术参数


    性能参数
    | 参数 | 温度范围 | Port 1 | Port 2 |

    | 频率范围 | -40°C ~ +85°C | 2.4-2.5GHz,5.15-5.85GHz,5.925-7.125GHz | 2.4-2.5GHz,5.15-5.85GHz,5.925-7.125GHz |
    | 回波损耗 | <-8dB (2.4-2.5GHz),<-13dB (5.15-5.85GHz),<-8dB (5.925-7.125GHz) | <-9dB (2.4-2.5GHz),<-13dB (5.15-5.85GHz),<-10dB (5.925-7.125GHz) |
    | 峰值增益 (Max) | 2.9 dBi (2.4-2.5GHz),5.0 dBi (5.15-5.85GHz),4.4 dBi (5.925-7.125GHz) | 3.4 dBi (2.4-2.5GHz),5.9 dBi (5.15-5.85GHz),5.1 dBi (5.925-7.125GHz) |
    | 平均总效率 | >65% (2.4-2.5GHz),>75% (5.15-5.85GHz),>65% (5.925-7.125GHz) | >75% (2.4-2.5GHz),>70% (5.15-5.85GHz),>65% (5.925-7.125GHz) |
    | 极化方式 | 线性 | 线性 |
    | 输入阻抗 | 50欧姆 | 50欧姆 |
    支持的电气特性
    - 回波损耗测试在Agilent E5071C矢量网络分析仪上进行。
    - 天线性能是在PC/ABS材料块(厚度1.5mm)上测试的,测试条件参考相关文档。


    产品特点和优势


    特点
    - 灵活性:由Poly-flexible材料制成,具有良好的柔韧性,易于适应不同安装环境。
    - 高效能:在多种频率范围内具有优异的回波损耗和增益性能。
    - 安装方便:配备双面Tesa粘合剂,便于“剥离并粘贴”的安装方式。
    优势
    - 广泛的适用性:适用于多种无线通信标准和应用场景。
    - 高稳定性:即使在变化的环境中也能保持稳定的性能。
    - 可调谐性:提供不同的配置选项以适应不同的应用场景和需求。

    应用案例和使用建议


    使用场景
    - 在智能家居设备中用于实现高效率的无线通信。
    - 用于工业物联网设备,确保稳定的数据传输。
    使用建议
    - 安装时应避免金属表面,确保天线位于非导电表面上。
    - 尽量保持天线与平行平面地面之间的最小距离为15mm,以获得更好的RF性能。
    - 将电缆远离天线柔性区域至少5mm,以防止影响天线性能。

    兼容性和支持


    兼容性
    - 该天线与多种模块和设备兼容,适合应用于各种无线通信设备。
    - 支持各种无线标准,包括WiFi 6E、Bluetooth和Zigbee。
    厂商支持
    - Molex 提供技术支持和调试帮助,确保客户能够顺利安装和使用天线。
    - 提供详细的安装指南和技术文档,以协助用户正确使用天线。

    常见问题与解决方案


    常见问题及解决方案
    - Q: 安装过程中如何保证天线性能最优?
    - A: 确保安装在非金属表面上,远离金属物体,并保持适当的间距。
    - Q: 如何解决信号衰减问题?
    - A: 通过调整天线位置和接地情况来改善信号强度。建议在实际安装时进行适当的调谐。

    总结和推荐


    综合评估
    - 优点:
    - 高效能,满足多种无线通信标准的要求。
    - 灵活性好,易于安装和配置。
    - 广泛的兼容性,适用于多种设备和应用场景。
    - 推荐:
    - 强烈推荐使用WiFi 6E Flex Cabled 2x2 MIMO Antenna,特别是对于需要高性能无线通信解决方案的应用场景。
    这款天线凭借其出色的性能和灵活性,非常适合各类需要高效无线通信的设备。结合Molex提供的支持和服务,它将成为市场上极具竞争力的产品。

2084820100参数

参数
中心频率 2.45GHz,5.5GHz
支持协议 -
典型天线增益 5.9dB
最大电压驻波比 -
带宽 -
阻抗 -
额定功率 -
天线类型 PCB跟踪天线
长*宽*高 55.2mm*19.2mm*160μm
安装方式 PCB安装,黏合安装
零件状态 在售
包装方式 散装

2084820100厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2084820100数据手册

厂牌 PDF简要描述 下载
MOLEX 天线 MOLEX 2084820100 2084820100数据手册

2084820100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.7132 ¥ 48.2765
16+ $ 3.4513 ¥ 29.1633
32+ $ 2.9809 ¥ 24.9464
112+ $ 2.4964 ¥ 20.8915
256+ $ 2.2519 ¥ 18.8454
512+ $ 2.0832 ¥ 17.4336
1008+ $ 1.9974 ¥ 16.7158
库存: 2748
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 48.27
