001-0015

产品分类: 天线
厂牌: EZURIO
产品描述:
供应商型号: 2097245
供应商: 海外现货
标准整包数: 2

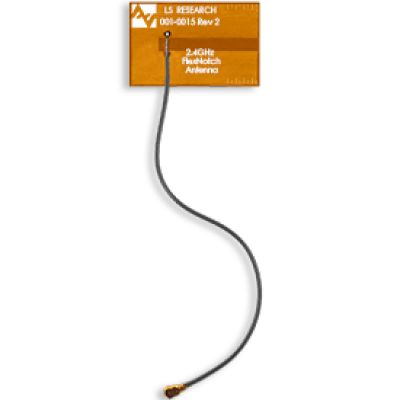

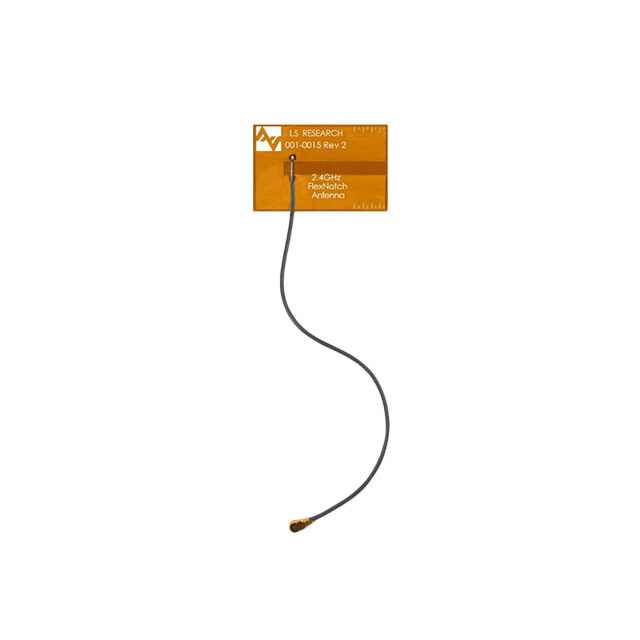

EZURIO 天线 001-0015

001-0015概述


    产品简介


    FlexNotch天线是Laird Connectivity推出的唯一一款粘合式柔性缺口天线,可以轻松定制以适应特定外壳,从而实现最佳范围。得益于Laird的专业天线设计经验,FlexNotch提供了一种简单且可重复的优化天线调谐过程,以确保为您的应用提供最大范围。
    主要功能和应用领域:
    - 粘合式柔性缺口设计
    - 可裁剪长度的简易自定义选项
    - 快速且易于安装
    - 超低轮廓和灵活的设计
    - 符合RoHS标准
    - 抗湿度和温度变化
    - 适用于平面或曲面
    - 工作频率:2400 - 2480 MHz

    技术参数


    | 参数 | 值 |

    | 操作频率(MHz) | 2400 - 2480 |
    | 峰值增益(dBi) | 2.0 |
    | 平均增益(dBi) | > -1.6 |
    | 驻波比(VSWR) | < 2.5:1 |
    | 标称阻抗(Ω) | 50 |
    | 极化方式 | 线性 |
    | 尺寸(mm) | 32.0 x 21.08 |
    | 重量(g) | 0.85 |
    | 天线颜色 | 透明黄色 |
    | 连接器高度(mm) | MHF1: 2.5 / MHF4L: 1.4 |
    | 操作温度(℃) | -40°C 至 +85°C |
    | 材料符合性 | RoHS 合规 |

    产品特点和优势


    FlexNotch天线具有多种独特的优势:
    - 自定义裁剪:允许用户根据需要调整天线长度,以优化覆盖范围。
    - 快速安装:易于安装,无论是在平面上还是曲面上均可适用。
    - 灵活且超低轮廓:使其能够在多种复杂环境中灵活安装,同时保持极低的外形尺寸。
    - 防潮及耐温变化:在严苛环境下仍能保持良好性能。
    - RoHS合规:环保设计,满足相关法规要求。

    应用案例和使用建议


    FlexNotch天线广泛应用于各种无线设备中,例如物联网设备、工业控制系统、智能家居系统等。为了获得最佳性能,我们建议:
    - 在安装前检查材料选择,建议采用1.5毫米厚的聚碳酸酯板以达到最佳效果。
    - 确保四周有足够的间隙(至少1毫米),特别是金属物体应远离天线的开放端口。
    - 通过正确布线天线馈线来避免信号干扰,如将电缆垂直于天线侧面或绕过“冷”侧。
    - 避免在紧邻位置放置其他电子设备,如扬声器或显示器,以免影响辐射模式。

    兼容性和支持


    FlexNotch天线与其他标准接口如MHF1(U.FL)和MHF4L相兼容。如果您需要针对不同材质进行特别调优,可联系Laird Connectivity获取技术支持。厂商提供了详尽的技术文档和支持服务,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 天线无法固定到某些表面上 | 确认表面清洁并平整,必要时咨询厂商 |
    | 驻波比过高 | 检查天线安装位置是否符合要求,重新调整安装角度 |
    | 信号强度不足 | 检查周围是否存在金属或导电物体干扰 |
    | 安装过程中难以弯曲 | 确认弯曲半径大于16毫米,若需更小半径请咨询厂商 |

    总结和推荐


    FlexNotch天线凭借其灵活的安装方式、卓越的性能参数以及广泛的兼容性,在多个应用场景中表现出色。对于追求高性能、低成本解决方案的设计者来说,这是一款理想的选择。强烈推荐在无线设备设计中考虑使用FlexNotch天线,以提高整体系统的可靠性和效能。

001-0015参数

参数
额定功率 -
天线类型 -
中心频率 -
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 -
阻抗 -
安装方式 黏合安装
包装方式 散装

001-0015厂商介绍

EZURIO是一家致力于提供高质量工业自动化解决方案的公司。其主营产品包括传感器、控制器、执行器等,广泛应用于制造业、物流、能源、医疗等多个领域。

1. 传感器:EZURIO提供各类传感器,如光电传感器、接近传感器、温度传感器等,用于检测物体位置、距离、温度等参数,为自动化系统提供关键数据。

2. 控制器:EZURIO的控制器产品线包括PLC、HMI等,用于实现对自动化系统的控制和监控,提高生产效率和安全性。

3. 执行器:EZURIO提供各类执行器,如气缸、电机等,用于实现自动化系统的精确运动控制。

EZURIO的优势在于:

1. 高品质:EZURIO的产品均经过严格的质量控制,确保在各种恶劣环境下的可靠性和稳定性。

2. 创新技术:EZURIO不断研发新技术,提高产品性能,满足客户不断变化的需求。

3. 定制化服务:EZURIO提供定制化解决方案,根据客户的具体需求,提供最适合的产品和技术支持。

4. 全球服务网络:EZURIO在全球设有多个分支机构和服务网点,为客户提供及时、专业的技术支持和售后服务。

001-0015数据手册

厂牌 PDF简要描述 下载
EZURIO 天线 EZURIO 001-0015 001-0015数据手册

001-0015封装设计

查看详情并下载
Symbol
Footprint
3D Model
