001-0023

产品分类: 天线
厂牌: EZURIO
产品描述:
供应商型号: 2487355
供应商: 海外现货
标准整包数: 1

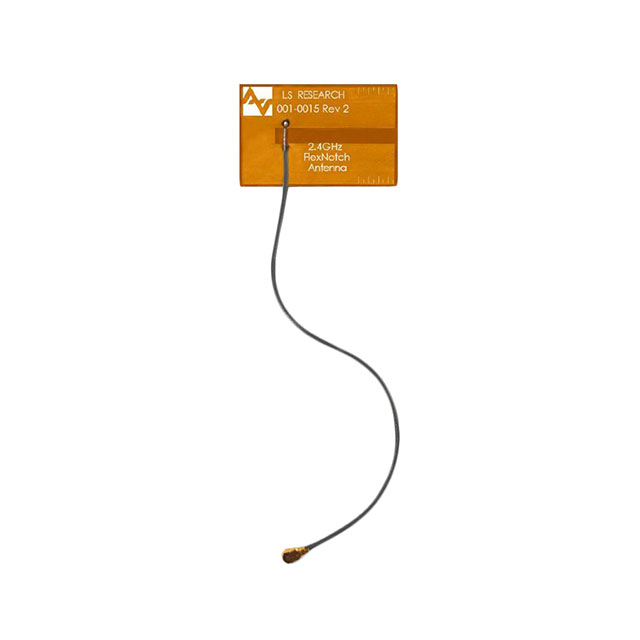

EZURIO 天线 001-0023

001-0023概述


    产品简介


    Laird Connectivity FlexNotch 是一款创新的粘贴式柔性凹槽天线,特别适用于需要定制长度以适应特定外壳的应用场合。这款天线由Laird设计团队精心打造,不仅易于安装且可以灵活裁剪以获得最佳覆盖范围。FlexNotch广泛应用于各种电子设备中,如无线通信设备、物联网设备等,为用户提供了可靠而高效的信号传输解决方案。

    技术参数


    - 频率范围:2400 - 2480 MHz
    - 峰值增益:2.0 dBi
    - 平均增益:> -1.6 dBi
    - 电压驻波比 (VSWR):小于2.5:1
    - 标称阻抗:50 Ohms
    - 极化方式:线性
    - 尺寸:32.0 x 21.08 mm (1.26 x 0.83 英寸)
    - 重量:0.85 g (0.03 盎司)
    - 颜色:透明黄色
    - 工作温度范围:-40°C 至 +85°C(-40°F 至 +185°F)

    产品特点和优势


    FlexNotch 天线具有以下几个显著特点和优势:
    - 灵活性与可定制性:作为一款柔性天线,它可以在任何表面进行安装,并且可以根据需要轻松裁剪以达到最佳效果。
    - 快速简便安装:无需复杂工具,即可实现天线的迅速安装。
    - 材料合规性:符合RoHS标准,确保环保安全。
    - 多版本选择:提供多种不同类型的连接器版本,满足不同的应用场景需求。

    应用案例和使用建议


    FlexNotch 广泛应用于物联网(IoT)、工业自动化、智能家居等领域。例如,在一款可穿戴健康监测设备中,FlexNotch被用来提高无线信号的传输距离,从而提高用户体验。
    在实际使用中,FlexNotch应避免安装在金属表面上,同时保持与金属边缘至少1毫米的间隙,以保证信号的最佳传输效果。安装时,尽量将电缆垂直于天线侧面路由,或者绕过“冷”侧,远离开放端口区域。这不仅可以避免电缆对天线产生的干扰,还能延长天线的使用寿命。

    兼容性和支持


    FlexNotch天线具有良好的兼容性,支持多种标准连接器,包括MHF1(U.FL)和MHF4L。此外,用户还可以根据具体需求向Laird Connectivity公司申请进行定制调优。该产品由Laird Connectivity提供全面的技术支持和售后服务,确保用户在购买和使用过程中得到充分保障。

    常见问题与解决方案


    1. 问题:天线安装在塑料板上后发现信号质量不佳。
    - 解决方案:检查天线周围是否有金属物体或导电材料,同时确认塑料板的厚度是否符合建议标准(1.5毫米厚的聚碳酸酯板)。如有必要,可联系Laird Connectivity寻求进一步技术支持。
    2. 问题:电缆在安装过程中被弯折成锐角。
    - 解决方案:弯曲半径应大于16毫米以防止损坏。如需更小弯曲半径的应用,应咨询Laird Connectivity获取专业指导。

    总结和推荐


    总体而言,Laird Connectivity的FlexNotch天线是一款高性能、易安装且高度可定制的产品,非常适合那些需要在紧凑空间内部署高效无线通信解决方案的应用场合。鉴于其出色的功能特性和广泛的适用范围,我们强烈推荐此产品给所有追求卓越无线通信性能的工程师和技术人员。

001-0023参数

参数 值
支持协议 -
最大工作频率 -
最小工作频率 -
最大工作供电电压 -
最小工作供电电压 -
工作模式 -
安装方式 黏合安装
包装方式 散装

001-0023厂商介绍

Ezurio(原Laird Connectivity)从事无线连接与嵌入式计算解决方案,产品涵盖Wi-Fi及蓝牙模块、LoRaWAN与UWB模块、内置天线、系统级模块、单板计算机,以及物联网网关和传感器,应用于工业、医疗和商业物联网场景。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 EZURIO 相关型号,如 BT740-SA、BT860-SA、450-0103C、ST60-SIPT-C 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

001-0023数据手册

厂牌 PDF简要描述 下载
EZURIO 天线 EZURIO 001-0023 001-0023数据手册

001-0023封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 34.2249
10+ ¥ 26.0239
25+ ¥ 24.9829
50+ ¥ 24.4839
库存: 72
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 34.22
