1462350001

产品分类: 天线
厂牌: MOLEX
产品描述: Molex GPS天线, GPS, 1.1dBi增益, 方形
供应商型号: Q-1462350001
供应商: 期货订购
标准整包数: 11550

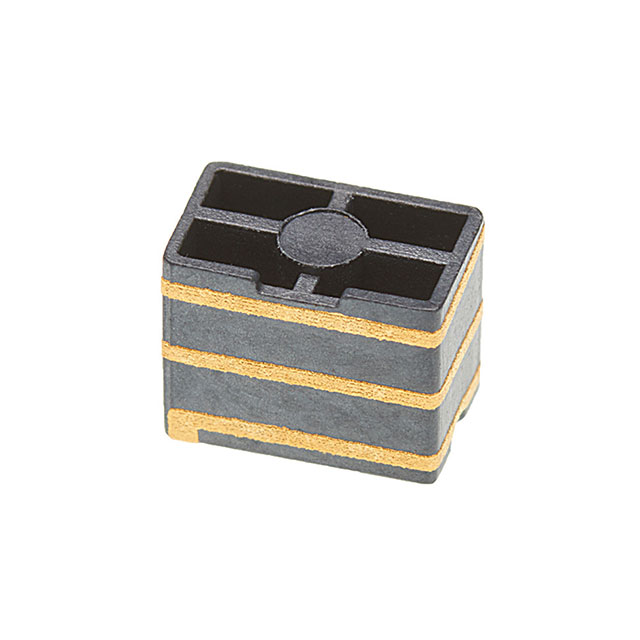

MOLEX 天线 1462350001

1462350001概述

    Helix SMT GPS Antenna 技术手册

    1. 产品简介


    Helix SMT GPS 天线是一种用于全球导航卫星系统(GNSS)的表面贴装天线。该天线支持多种GNSS协议,包括北斗、伽利略、格洛纳斯和GPS。Helix SMT GPS 天线专为小型化和高性能要求的应用而设计,适用于各种需要精确位置定位的设备。

    2. 技术参数


    - 长度: 5.00 mm
    - 厚度: 4.00 mm
    - 宽度: 3.00 mm
    - 重量: 0.058 g
    - 安装方式: 表面贴装
    - 极化: 椭圆极化
    - 辐射模式: 全向辐射
    - 电气连接: 表面贴装
    - 工作频率:
    - Band #1: 1556 MHz 至 1566 MHz
    - Band #2: 1571 MHz 至 1580 MHz
    - Band #3: 1597 MHz 至 1607 MHz
    - 峰值增益:
    - 1561 MHz: 0.7 dBi
    - 1575 MHz: 1.1 dBi
    - 1602 MHz: 1.1 dBi
    - 回波损耗 (S11): < -8 dB
    - 总效率:
    - 1561 MHz: > 50%
    - 1602 MHz: > 50%
    - 1575 MHz: > 55%

    3. 产品特点和优势


    - 多频段支持: 支持多种GNSS协议,可广泛应用于各种场合。
    - 高增益和低损耗: 高达1.1 dBi的峰值增益,确保信号接收质量。
    - 全向辐射: 适合各种方向的信号接收。
    - 小尺寸: 仅5.00 mm x 3.00 mm x 4.00 mm的小巧设计,非常适合紧凑空间应用。
    - 高可靠性: 满足严格的电气和机械性能标准。

    4. 应用案例和使用建议


    应用案例:
    - 智能手机和平板电脑中的导航模块
    - 车载导航系统
    - 无人机和自动驾驶汽车
    - 物联网设备中的位置跟踪模块
    使用建议:
    - 确保天线周围没有金属物体干扰,以保证最佳信号接收。
    - 将天线正确地安装在PCB上,避免引脚短路。
    - 在实际应用中,建议进行信号测试以验证天线的性能。

    5. 兼容性和支持


    Helix SMT GPS 天线与标准SMD工艺兼容,可以轻松集成到现有的PCB设计中。制造商提供详尽的技术文档和支持,包括3D模型、包装规范和产品规范,方便用户进行集成和测试。

    6. 常见问题与解决方案


    - 问题1: 天线信号弱。
    - 解决方案: 检查天线是否正确安装,并且周围是否有金属物体干扰。尝试将天线移至更高位置或远离金属障碍物。

    - 问题2: 回波损耗高。
    - 解决方案: 检查焊接是否良好,确保焊点干净无氧化,重新焊接以改善接触。

    7. 总结和推荐


    Helix SMT GPS 天线以其出色的性能、小巧的设计和广泛的适用性,在各类需要精确位置定位的应用中表现出色。我们强烈推荐此产品给需要高精度GNSS定位的工程师和设计师。如需更多信息,请访问官方网站或联系制造商获取技术支持。

1462350001参数

参数
典型天线增益 1.4dB
最大电压驻波比 -
带宽 -
阻抗 50Ω
额定功率 2W
天线类型 -
中心频率 1.575GHz
支持协议 -
长*宽*高 5mm*3mm*4mm
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 卷带包装
