1513797-2

产品分类: 天线
厂牌: TE CONNECTIVITY
产品描述: 1dB 10W 2.5 50Ω 2.4GHz PCB跟踪天线 PCB安装,焊接安装,贴片安装 8.45mm*6.4mm*790μm
供应商型号: N-1513797-2
供应商: 云汉优选
标准整包数: 1

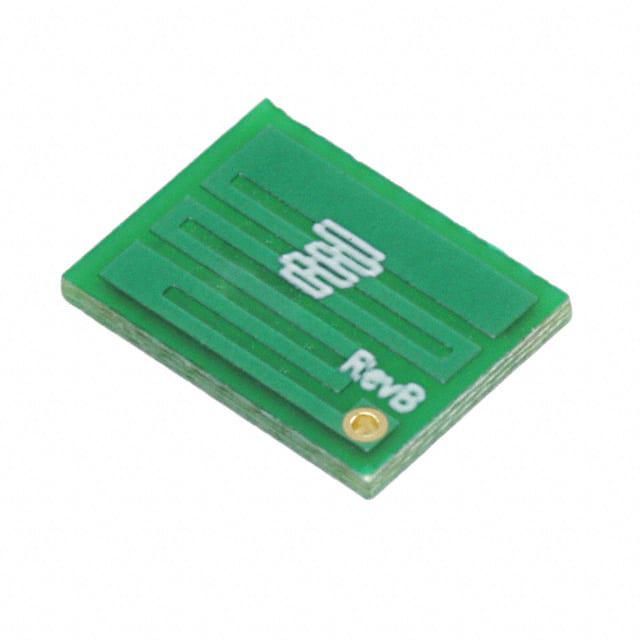

TE CONNECTIVITY 天线 1513797-2

1513797-2概述

    高可靠性嵌入式天线——2400 –2483.5 MHz单频段天线

    产品简介


    本款2400 –2483.5 MHz单频段天线是适用于802.11 b/g标准的理想选择,特别适合需要蓝牙、ZigBee和Wi-Fi通信功能的应用场景。其设计小巧紧凑,为开发人员提供了可靠的免调节天线解决方案,易于组装和实施。

    技术参数


    | 参数 | 值 |

    | 频率范围 | 2400 – 2483.5 MHz |
    | 峰值增益 | +1 dBi |
    | 驻波比(VSWR) | < 2.5:1 |
    | 极化方式 | 线性 |
    | 功率处理能力 | 10 W cw |
    | 输入阻抗 | 50 欧姆 |
    | 尺寸(长x宽x高) | 8.45 mm x 6.40 mm x 0.79mm |
    | 重量 | < 0.2 g |

    产品特点和优势


    这款天线具有以下显著特点和优势:
    - 小型化设计:紧凑的尺寸便于集成到各种便携式设备中。
    - 易用性强:提供可靠且无需调节的天线技术,极大简化了装配过程。
    - 低维护成本:无须复杂的匹配电路即可实现高效性能,降低了维护成本。
    - 环保合规:符合RoHS标准,确保产品绿色环保。

    应用案例和使用建议


    根据技术手册中的描述,此天线广泛应用于各种无线通信设备中,例如智能家居设备、物联网终端等。为了达到最佳效果,建议天线的最小接地平面长度至少为30毫米,并确保PCB接地层位于顶层。同时,在安装时应避免将铜质区域置于指定禁区内。

    兼容性和支持


    该天线与各类支持802.11 b/g标准的设备兼容性良好,如蓝牙、ZigBee及Wi-Fi设备。厂商提供全面的技术支持和服务,如有任何疑问可联系技术支持部门获取帮助。

    常见问题与解决方案


    1. Q: 如何确定最佳接地面积?
    A: 推荐的最小接地平面长度为30毫米,具体视实际需求而定。

    2. Q: 安装过程中需要注意什么?
    A: 需要确保没有铜质材料位于天线周围的禁区内,并且天线必须正确安装在PCB边缘。

    总结和推荐


    综上所述,2400 –2483.5 MHz单频段天线以其高可靠性、易用性和性价比成为众多无线通信设备的理想选择。其优越的设计和广泛的适用范围使其在市场上具备较强的竞争优势。如果您正在寻找一款能够满足802.11 b/g标准的高效、稳定且易于部署的天线解决方案,强烈推荐选择这款产品。

1513797-2参数

参数
支持协议 -
典型天线增益 1dB
最大电压驻波比 2.5
带宽 -
阻抗 50Ω
额定功率 10W
天线类型 PCB跟踪天线
中心频率 2.4GHz
长*宽*高 8.45mm*6.4mm*790μm
安装方式 PCB安装,焊接安装,贴片安装
零件状态 停产
包装方式 散装

1513797-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1513797-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 天线 TE CONNECTIVITY 1513797-2 1513797-2数据手册

1513797-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
