1000146

产品分类: 天线
厂牌: ETHERTRONICS
产品描述: Antenna 2490MHz/5100MHz/5350MHz/5900MHz
供应商型号: MIK-1000146
供应商: 海外现货
标准整包数: 1

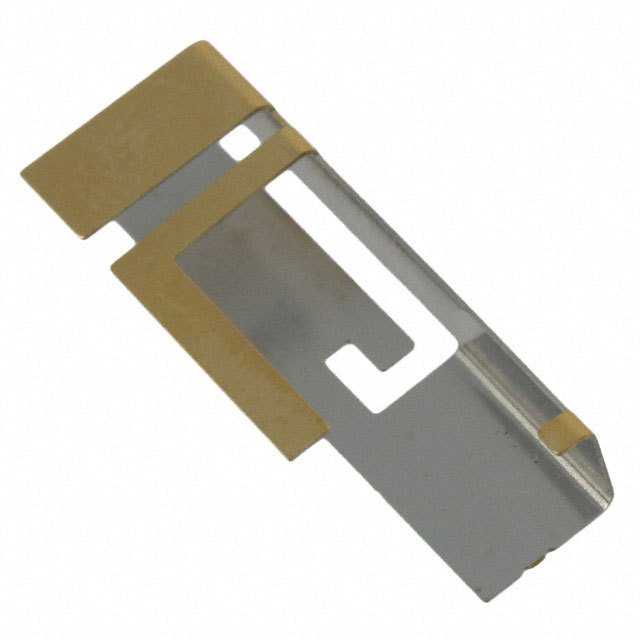

ETHERTRONICS 天线 1000146

1000146概述

    Ethertronics' Wi-Fi/BT/WLAN/Zigbee Embedded Stamped Metal Antenna

    1. 产品简介


    Ethertronics推出的Isolated Magnetic Dipole™ (IMD)天线系列是专为高功能性、高性能的便携式设备设计的。这类创新天线特别适用于支持全Wi-Fi双频段的手持设备、媒体播放器和其他移动设备。IMD技术使得设计者可以开发出更为先进且在接收关键应用上具有卓越表现的设计。

    2. 技术参数


    这款名为Wi-Fi/BT/WLAN/Zigbee嵌入式冲压金属天线(型号1000146)的关键技术参数如下:
    - 频率范围:2.4 GHz (2400–2485 MHz),5 GHz (4900–5825 MHz)
    - 峰值增益:2.4 GHz时为1.5 dBi;5 GHz时为2.6 dBi
    - 平均效率:2.4 GHz时为80%,5 GHz时为72%
    - 驻波比匹配:最大为1.5:1 (2.4 GHz),最大为1.6:1 (5 GHz)
    - 馈电点阻抗:不平衡50欧姆
    - 功率处理能力:0.5瓦CW
    - 尺寸:长17.85 mm × 宽6.9 mm × 高4.3 mm
    - 重量:0.35克
    - 封装:带卷装,每卷1200件
    - 安装方式:表面贴装(SMT)

    3. 产品特点和优势


    Ethertronics的天线技术具有显著的优势:
    - Stay-in-Tune:IMD技术提供了优越的RF场包含性,减少周围组件的相互作用。
    - Quicker Time-to-Market:通过优化天线尺寸、性能和辐射,更容易满足客户和监管要求。
    - 可靠性:产品符合RoHS最新版本标准,适合各类手持设备、医疗保健设备及物联网设备等。

    4. 应用案例和使用建议


    此天线广泛应用于多个领域,包括农业、汽车、蓝牙、Zigbee、WLAN、智能家居、医疗健康及数字标牌等。例如,在智能家居设备中,该天线能够确保设备间稳定的通信。为了更好地利用这些天线,建议在设计布局时参考技术手册中的典型布局图,进行适当的调优以获得最佳性能。

    5. 兼容性和支持


    这款天线可与其他类型的电子元件良好兼容,并且支持多种无线通信标准,如Wi-Fi、蓝牙、WLAN和Zigbee。Ethertronics还提供详细的安装指南和售后支持,以确保用户在集成过程中不会遇到问题。

    6. 常见问题与解决方案


    根据技术手册,以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题1:天线信号不稳定
    - 解决方案:检查天线周围是否有金属部件,如果有,考虑调整布局或增加隔离。
    - 问题2:无法达到规定的峰值增益
    - 解决方案:检查电路连接是否正确,并确认是否遵循了正确的焊接程序。
    - 问题3:效率低
    - 解决方案:查看布局设计是否有改进空间,如增加地平面或调整馈电线长度。

    7. 总结和推荐


    总体来看,Ethertronics的Wi-Fi/BT/WLAN/Zigbee嵌入式冲压金属天线(型号1000146)是一款高度可靠且易于集成的产品,非常适合于需要高性能无线通信的小型化设备。其卓越的技术参数和强大的应用支持使其在市场上具备极强的竞争优势。因此,对于需要高品质无线通信解决方案的应用场合,我们强烈推荐此款天线。

1000146参数

参数
天线类型 -
中心频率 -
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 -
阻抗 -
额定功率 -

1000146厂商介绍

Ethertronics是一家全球领先的电子制造服务(EMS)提供商,专注于为高科技行业提供定制化的制造解决方案。公司主营产品包括:

1. 无线通信设备:包括无线路由器、基站等,广泛应用于通信基础设施建设。
2. 医疗设备:如医疗监测设备,服务于医疗健康领域。
3. 工业控制设备:包括自动化控制系统,应用于制造业和工业自动化。
4. 消费电子产品:如智能穿戴设备,服务于个人消费者。

Ethertronics的优势在于:

- 技术专长:拥有强大的研发团队,能够快速响应市场变化,开发新技术。
- 全球布局:在全球多个地区设有制造基地,能够快速响应不同地区的需求。
- 质量控制:严格的质量管理体系,确保产品符合国际标准。
- 客户定制:提供定制化服务,满足客户的特定需求。
- 供应链管理:高效的供应链管理,确保物料供应的稳定性和成本效益。

Ethertronics通过这些优势,为客户提供从设计、制造到物流的一站式服务,帮助客户缩短产品上市时间,提高市场竞争力。

1000146数据手册

厂牌 PDF简要描述 下载
ETHERTRONICS 天线 ETHERTRONICS 1000146 1000146数据手册

1000146封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.0262 ¥ 8.5993
400+ $ 0.9922 ¥ 8.3149
库存: 990
起订量: 303 增量: 1000
交货地:
最小起订量为:100
合计: ¥ 859.93
