2118310-1

产品分类: 天线
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 4G全向GSM天线, 内部, 方形, 表面安装连接器, 698 → 960 MHz , 1710 → 2170 MHz , 2300 → 2700 MHz
供应商型号: N-2118310-1
供应商: 云汉优选
标准整包数: 1

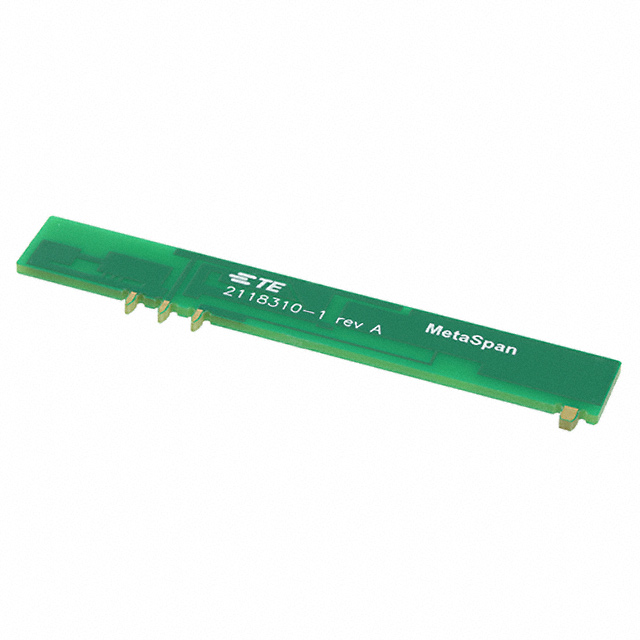

TE CONNECTIVITY 天线 2118310-1

2118310-1概述


    产品简介


    本产品是一款多频段PCB天线,适用于Cat-M/NB-IoT、蜂窝网络、Wi-Fi等多种无线通信标准。它具备内部嵌入式安装方式,采用通孔/引脚安装方式,并且为全向型设计,增益范围在3至6 dBi之间。此天线广泛应用于物联网(IoT)、通信设备、智能设备等领域。

    技术参数


    - 频率范围:698 – 2700 MHz
    - 增益:3.5 dB(最大)
    - 电压驻波比(VSWR):小于3:1
    - 阻抗:50 Ω
    - 信号特征:全向性
    - 外形尺寸:
    - 长度:74 mm(2.913 英寸)
    - 宽度:10.56 mm(0.416 英寸)
    - 高度:1.57 mm(0.062 英寸)
    - 重量:2.55 克(0.09 盎司)

    产品特点和优势


    1. 多功能应用:这款天线支持多种无线标准,如Cat-M/NB-IoT、蜂窝网络、ISM和Wi-Fi,具有广泛的适用性。
    2. 高可靠性:通过严格的VSWR测试,确保其性能稳定可靠。
    3. 紧凑设计:尺寸小巧,易于安装和集成,适用于空间有限的应用场景。
    4. 环保材料:采用低溴化物/氯化物材料,符合欧盟RoHS、REACH等法规要求,适合环保需求高的应用环境。

    应用案例和使用建议


    应用案例
    - 智能手表:在可穿戴设备中,这款天线可以提供稳定的无线连接,满足用户的通信需求。
    - 智能家居:用于家庭自动化系统,实现更高效的无线控制。
    - 工业物联网(IIoT):支持传感器和执行器之间的通信,提高生产效率和管理能力。
    使用建议
    - 合理布线:避免在天线周围放置大型金属物体,以减少干扰并确保最佳性能。
    - 保持清洁:定期清理天线表面的灰尘和杂物,以防止影响信号传输。

    兼容性和支持


    此天线与其他电子元器件的兼容性良好,可用于多种嵌入式设备。制造商提供了详细的技术支持和售后服务,如有疑问,可通过电话+1 800 522 6752联系客服进行咨询。

    常见问题与解决方案


    - 问题1:天线信号强度不足
    - 解决办法:检查天线安装位置是否受到遮挡或干扰;重新布局线路以减少干扰。

    - 问题2:无法正常工作
    - 解决办法:确认所有连接是否牢固,检查是否有物理损坏;如果仍无法解决问题,请联系技术支持。

    总结和推荐


    综上所述,这款多频段PCB天线凭借其高增益、稳定性好、兼容性强等特点,在多种应用场景中表现出色。其环保材料和严格的认证符合欧盟RoHS、REACH等标准,确保了其长期使用的可靠性。因此,我们强烈推荐此款天线用于各种需要高质量无线连接的应用场景。

2118310-1参数

参数
中心频率 2.4GHz,5GHz
支持协议 -
典型天线增益 3.5dB
最大电压驻波比 3
带宽 -
阻抗 50Ω
额定功率 -
天线类型 PCB跟踪天线
长*宽*高 74mm*10.56mm*1.57mm
安装方式 PCB安装,焊接安装,贴片安装
零件状态 在售
包装方式 盒装,散装,袋装

2118310-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2118310-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 天线 TE CONNECTIVITY 2118310-1 2118310-1数据手册

2118310-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.6148 ¥ 5.2258
450+ $ 0.5871 ¥ 4.9904
900+ $ 0.5712 ¥ 4.8552
1800+ $ 0.561 ¥ 4.7685
库存: 14173
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 1045.16
