11027661-00

产品分类: 加速度传感器
厂牌: TE CONNECTIVITY
产品描述: ACH-01 是一款平价、通用的加速度传感器,具有出色的性能。
供应商型号: Q-11027661-00
供应商: 期货订购
标准整包数: 200

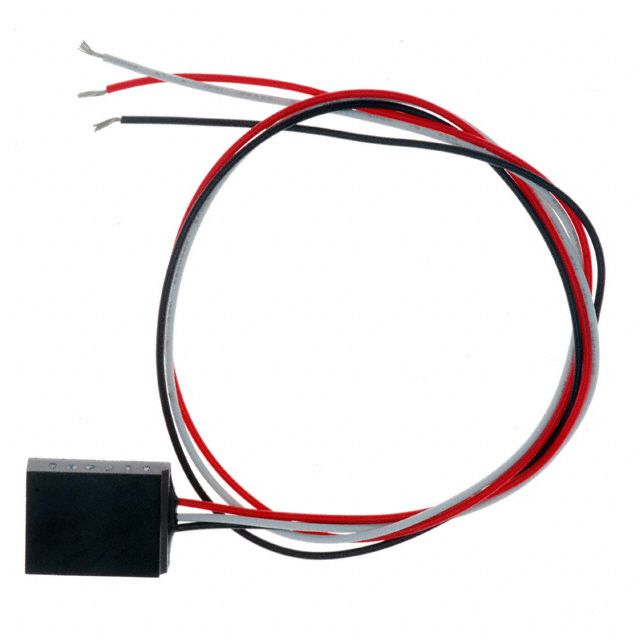

TE CONNECTIVITY 加速度传感器 11027661-00

11027661-00概述

    ACH-01 高精度压电加速度计技术手册

    产品简介


    ACH-01 是一款高性能、低成本的通用型压电加速度计,具有宽频带、AC耦合的特点。这款加速度计以其出色的线性度、高共振频率和低横轴灵敏度等优势著称。ACH-01 广泛应用于机器健康监测、模型分析、汽车传感器、家用电器和反馈控制系统等领域。其设计旨在满足高量程应用对永久安装的需求。

    技术参数


    - 灵敏度: 7至11 mV/g(典型值)
    - 频率响应范围: 2 Hz 至 20 kHz(典型值)
    - 噪声水平:
    - 10 Hz: 130 μg/√Hz
    - 100 Hz: 20 μg/√Hz
    - 1 kHz: 6 μg/√Hz
    - 动态范围: ±150 g
    - 非线性度: 0.1% 至 1.0%
    - 横轴灵敏度: 2.0% 至 5%
    - 共振频率: 35 kHz(典型值)
    - 相位偏差: ≤±10°(10 kHz内)
    - 电源电压: 3 V 至 40 V
    - 供电电流: 30 μA 至 90 μA
    - 输出阻抗: 20 kΩ
    - 工作温度范围: -40°C 至 85°C
    - 存储温度范围: -40°C 至 85°C
    - 最大冲击水平: 1000 g
    - 基片应变灵敏度: 0.3 g/με
    - 瞬态温度灵敏度: 0.35 g/°C
    - 重量: 8 克(含40英寸电缆和连接器)

    产品特点和优势


    ACH-01 加速度计的主要特点是:
    - 宽频带响应: 从2 Hz 到 20 kHz 的高频率响应范围,适用于各种振动检测需求。
    - 低功耗: 功耗极低,典型值为30 μA 至 90 μA。
    - 高精度: 优秀的线性度和极低的非线性误差,适合精密测量。
    - 高共振频率: 高达35 kHz,保证了对高频信号的敏感度。
    - 宽温范围: 在-40°C 至 85°C 的环境中仍能稳定工作。

    应用案例和使用建议


    应用场景:
    - 机器健康监测: 监测旋转机械和工业设备的振动情况。
    - 模型分析: 在实验室环境下进行结构动力学分析。
    - 汽车传感器: 安装于汽车中以监测震动及冲击情况。
    - 家用电器: 检测家用电器内部振动情况。
    使用建议:
    1. 使用粘接方法固定:确保安装表面平整且清洁,使用快速固化的粘合剂如厌氧胶。
    2. 保持电缆固定:避免因电缆自由移动而引入额外振动。

    兼容性和支持


    - 接口适配器: 提供接口适配器IB-ACH-01,简化连接过程。
    - 技术支持: 提供技术咨询和应用支持,联系方式见下文。

    常见问题与解决方案


    1. 问题: 加速度计灵敏度不足。
    - 解决方案: 确保粘合剂厚度均匀,避免过厚导致信号衰减。
    2. 问题: 测量结果不稳定。
    - 解决方案: 检查安装面是否有杂质,并确保安装牢固无松动。
    3. 问题: 电源电压超出推荐范围。
    - 解决方案: 确认电源稳定,调整至3 V 至 40 V 范围内。

    总结和推荐


    综上所述,ACH-01 高精度压电加速度计在多个应用领域表现出色,具备广泛的应用前景。其高精度、宽温范围及低功耗等优势使其成为许多工业和科研项目的理想选择。因此,强烈推荐在相关应用中选用该产品。
    联系信息:
    - 北美地区
    - Measurement Specialties, Inc.
    - 地址: 1000 Lucas Way, Hampton, VA 23666
    - 电话: +1-800-745-8008 或 +1-757-766-1500
    - 传真: +1-757-766-4297
    - 邮箱: piezo@meas-spec.com
    - 欧洲地区
    - MEAS Deutschland GmbH
    - 地址: Hauert 13, 44227 Dortmund, Germany
    - 电话: +49 (0)231 9740 21
    - 技术支持: +49 (0)6074 862822
    - 邮箱: piezoeurope@meas-spec.com
    - 亚洲地区
    - Measurement Specialties (China), Ltd.
    - 地址: No. 26 Langshan Road, Nanshan District, Shenzhen 518107, China
    - 电话: +86 755 3330 5088
    - 传真: +86 755 3330 5099
    - 邮箱: piezo@meas-spec.com

11027661-00参数

参数
典型带宽 1Hz~20KHz
加速度范围 ±250g
最大工作供电电压 40V
最小工作供电电压 3V
轴类型 Z轴
输出类型 -
灵敏度 10(mV/g)
安装方式 导线安装,贴片安装
应用等级 工业级
零件状态 停产
包装方式 散装
