805-0500-01

产品分类: 加速度传感器
厂牌: TE CONNECTIVITY
产品描述: 300mHz~12KHz 10(mV/g) IEPE 18V 30V Z轴 ±500g TO-5 通孔安装 14.47mm(高度)
供应商型号: 356-1107-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 加速度传感器 805-0500-01

805-0500-01概述

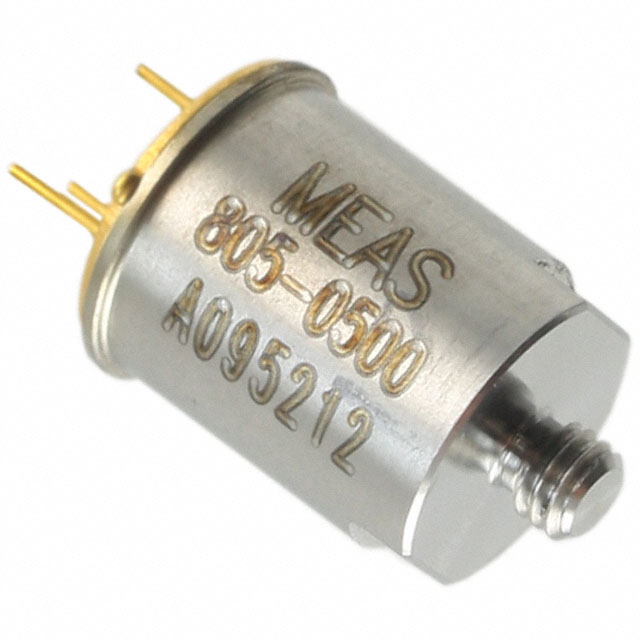

    MEAS 805 Piezoelectric Accelerometer, Uniaxial Sensing, Screw Mount

    产品简介


    MEAS 805是一款单轴压电加速度计,专为振动监测和分析而设计。作为振动传感器的一种,它广泛应用于机械、汽车、航空航天和其他工业领域,用于检测设备的振动情况和性能状态。此加速度计采用压电技术,能够提供精确的振动测量,对于确保设备运行稳定性和延长使用寿命具有重要意义。

    技术参数


    - 输出电压范围: ±5 VDC
    - 频率响应范围: 1 Hz至8000 Hz
    - 激励电流: 2 - 10 mA
    - 灵敏度: 10 mV/g
    - 线性度: ±1%
    - 加速度范围: ±500 g
    - 工作温度范围: -40°C至100°C(-40°F至212°F)
    - 振动传感器类型: 压电加速度计
    - 信号类型: 交流电流输出
    - 传感器封装类型: 内嵌式
    - 主要材料: 不锈钢
    - 重量: 5 g (0.17 oz)
    - 安装方式: 螺纹安装

    产品特点和优势


    MEAS 805具备多项独特优势,使其在各种应用环境中表现出色:
    - 高精度测量: ±1%的线性度保证了测量的准确性。
    - 宽泛的工作范围: 从低频到高频(1 Hz至8000 Hz),适应多种应用场景。
    - 耐温性能: 工作温度范围广泛,适用于极端环境。
    - 坚固耐用: 采用不锈钢材料制成,具有良好的耐腐蚀性和机械强度。
    - 螺纹安装设计: 方便安装,可实现稳固连接。

    应用案例和使用建议


    MEAS 805常用于监控机械设备的振动状况,例如发动机、风机、压缩机等关键设备。具体应用场景包括:
    - 工厂自动化: 监测生产线上的关键设备,确保正常运行。
    - 汽车制造: 在装配线上检测车辆组件的振动情况,确保质量。
    - 航空航天: 对飞行器的关键部件进行振动监测,确保安全可靠。
    使用建议:
    - 在安装时注意确保传感器与被测物体接触良好,以减少误差。
    - 确保传感器周围没有强磁场干扰,避免影响测量结果。
    - 定期检查传感器的连接部位,防止因振动导致的松动。

    兼容性和支持


    MEAS 800系列中包含多款兼容的配件,如RA73F 2A 215R 0.1% 5K RL、SP100143WE5等,这些配件能够满足不同安装和应用需求。此外,厂商提供了专业的技术支持和服务,如需进一步咨询或支持,可通过热线电话+1 800 522 6752联系MEAS。

    常见问题与解决方案


    1. 问题: 传感器出现测量值不准确的情况。
    - 解决方案: 检查安装位置是否稳固,避免外部干扰;确认电源输入是否符合要求。
    2. 问题: 传感器输出不稳定。
    - 解决方案: 确认信号线是否接地良好;检查供电电流是否处于推荐范围内。
    3. 问题: 传感器工作温度超出限定范围。
    - 解决方案: 避免传感器暴露在极端温度环境下,确保在规定的温度范围内工作。

    总结和推荐


    综上所述,MEAS 805是一款高性能的压电加速度计,具有高精度、宽工作范围和坚固耐用等特点,适用于各种工业领域的振动监测应用。其卓越的性能和广泛的兼容性使其在市场上具有较强的竞争力。因此,强烈推荐在需要精确振动测量的应用中使用此产品。

805-0500-01参数

参数
最大工作供电电压 30V
最小工作供电电压 18V
轴类型 Z轴
输出类型 IEPE
灵敏度 10(mV/g)
典型带宽 300mHz~12KHz
加速度范围 ±500g
长*宽*高 14.47mm(高度)
通用封装 TO-5
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

805-0500-01厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

805-0500-01数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 加速度传感器 TE CONNECTIVITY 805-0500-01 805-0500-01数据手册

805-0500-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 131.1648 ¥ 1097.6854
5+ $ 122.1147 ¥ 1021.9476
10+ $ 118.742 ¥ 993.7221
30+ $ 113.9552 ¥ 953.6628
50+ $ 111.9414 ¥ 936.8099
库存: 45
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1097.68
