KMXP1000

产品分类: 加速度传感器
厂牌: TE CONNECTIVITY
产品描述: 泰科电子, 位置传感器, 印刷电路板, 最高工作温度150 °C
供应商型号: KMXP1000
供应商: 国内现货
标准整包数: 1

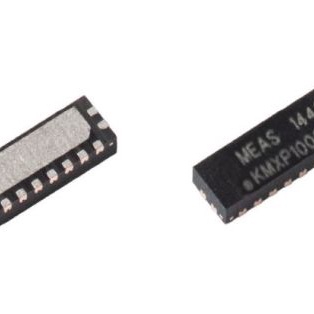

TE CONNECTIVITY 加速度传感器 KMXP1000

KMXP1000概述

    # KMXP MR Position Sensor 技术手册

    产品简介


    KMXP MR位置传感器是一款基于各向异性磁阻(AMR)效应的线性位置传感器。它采用2x6 DFN封装,尺寸非常紧凑。该传感器能够测量磁场梯度,几乎不受均匀杂散场的影响。它可以在较大的空气间隙下正常工作,并且具有高达150°C的工作温度范围。由于其非接触式的设计,KMXP传感器非常适合在恶劣环境中进行精确的位置测量,例如测量直线位移、运动和速度。

    技术参数


    以下是KMXP传感器的关键技术参数:
    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 1. 操作极限 |
    | 最大供电电压 | Vcc,max | 所有情况 10 | V |
    | 最大电流(双桥) | Icc,max | KMXP 10 | mA |
    | 工作温度范围 | Top | 所有情况 | -40 150 | °C |
    | 存储温度范围 | Tst | 所有情况 | -40 125 | °C |
    | 2. 传感器规格(T=25°C) |
    | 供电电压 | Vcc | 所有情况 | 5 V |
    | 磁极间距 | p | KMXP 1000 | 1000 μm |
    KMXP 2000 | 2000 μm |
    KMXP 5000 | 5000 μm |
    | 空气间隙 | D | KMXP 1000 | 0.1 | 0.4 | 0.8 | mm |
    KMXP 2000 | 0.2 | 0.8 | 1.8 | mm |
    KMXP 5000 | 0.5 | 2 | 4 | mm |
    | 电阻(双桥) | Rb | KMXP 1000 | 2000 4000 | Ω |
    | 输出信号范围 | ΔVn / Vcc | A, B | 18 | 22 | 26 | mV/V |
    | 偏置电压 | Vn off | A, B | -1 | 0 | +1 | mV/V |
    | 3. 传感器规格(T=25°C, 360°转动, H=25kA/m, Vomax>0, Vomin<0) |

    产品特点和优势


    KMXP MR位置传感器具备多种独特功能和优势,使其在市场上具有较高的竞争力。这些特点包括但不限于:
    - 非接触式角位置测量:能够在恶劣环境中实现高精度的直线位移、运动和速度测量。
    - 高精度:即使在极端温度范围内也能保持稳定的性能。
    - 低成本、低功耗:适合成本敏感的应用。
    - 故障检测:方便进行状态监测。
    - 用户控制:用户可以完全控制信号评估过程。
    - 扩展温度范围:能够在-40°C到+150°C的温度范围内稳定运行。
    - 环保认证:符合REACH、3TG及ROHS标准。

    应用案例和使用建议


    KMXP传感器广泛应用于各种需要高精度位置测量的应用场景。例如,在工业自动化领域,它可以用于监测生产线上的物料移动;在汽车领域,可以用于测量发动机的扭矩。使用时需要注意以下几点建议:
    - 选择合适的磁极间距:根据应用需求选择适当的磁极间距,以获得最佳精度。
    - 合理布置空气间隙:确保空气间隙不超过磁极间距的一半,以便准确测量。
    - 配置合适的电路:结合放大器和微控制器或商业正弦/余弦插值设备,以达到更高的测量精度。

    兼容性和支持


    KMXP传感器具有良好的兼容性,可以与其他标准电子元器件和设备配合使用。此外,制造商提供了全面的技术支持,包括详尽的技术文档、用户手册以及专业的客户服务团队,以确保用户能够顺利部署和使用该产品。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    1. 问题:传感器输出信号不稳定。
    - 解决方法:检查供电电压是否稳定,确保电源线连接良好,无松动。

    2. 问题:传感器在高温环境下无法正常工作。
    - 解决方法:确认传感器的工作温度范围,选择适合工作温度的型号。同时,确保散热系统设计合理,以避免过热。

    3. 问题:传感器输出信号范围不符合预期。
    - 解决方法:检查安装过程中是否存在磁场干扰,必要时调整传感器的安装位置或增加屏蔽措施。

    总结和推荐


    总体而言,KMXP MR位置传感器是一款高性能、高可靠性的传感器,尤其适用于恶劣环境下的高精度位置测量。其独特的功能和优势使其在市场上具有很强的竞争力。推荐给那些需要高精度、高可靠性的位置测量应用的用户。

KMXP1000参数

参数
轴类型 -
输出类型 -
灵敏度 -
典型带宽 -
加速度范围 -
最大工作供电电压 5V
最小工作供电电压 -
安装方式 PCB安装,贴片安装
零件状态 在售

KMXP1000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

KMXP1000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 加速度传感器 TE CONNECTIVITY KMXP1000 KMXP1000数据手册

KMXP1000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 90.4357
50+ ¥ 71.3619
100+ ¥ 54.078
库存: 995
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 90.43
直接购买
加入购物车
