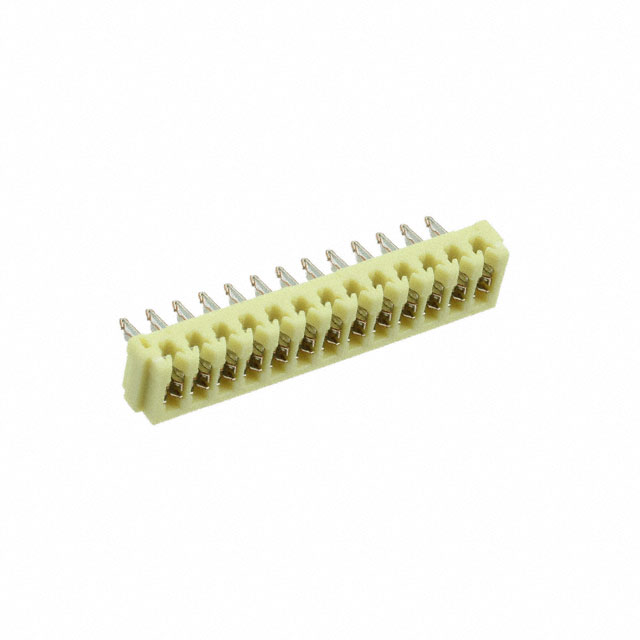

3-173983-3

厂牌: TE CONNECTIVITY
产品描述: Individual Wires 1 13pin 锡 黄色 IDC 2mm 通孔安装 28mm(长度)*5.1mm(高度)
供应商型号: JY-3-173983-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 板载/直接线对板 3-173983-3

3-173983-3概述


    产品简介


    3-173983-3 PCB Mount One-Piece IDC Connector 是一款适用于印刷电路板(PCB)的连接器,采用水平安装方式,实现线到板的连接。这款连接器具有13个位置,中心间距为2毫米(0.079英寸),适合连接细线电线。其主要特点是通过孔焊接固定,具备极化锁定功能,确保连接稳定可靠。这款连接器广泛应用于需要高密度连接和紧凑布局的设计场景中,如消费电子、通信设备和工业控制系统等。

    技术参数


    - 中心间距(Pitch): 2毫米(0.079英寸)
    - 位置数: 13
    - 连接系统: 线到板(Wire-to-Board)
    - PCB安装方向: 水平
    - 连接器组装类型: PCB插装一体式IDC连接器
    - 操作电压: 125 VAC
    - 最大电流: 2安培
    - 终止方法到PCB: 通孔焊接
    - 连接器长度: 28毫米(1.102英寸)
    - 连接器高度: 4毫米(0.157英寸)
    - PCB厚度(推荐): 0.8毫米(0.031-0.063英寸)
    - 操作温度范围: -30至105摄氏度(-30至105华氏度)

    产品特点和优势


    1. 极化锁定设计: 确保连接稳固,避免错插导致的错误连接。
    2. 预镀锡触点: 提高焊接质量和可靠性。
    3. 磷青铜基材: 高导电性和良好的机械强度。
    4. 高集成度: 支持多达13个位置,适合高密度布线需求。
    5. 合规认证: 符合多项国际标准,包括UL、CSA、欧盟RoHS和ELV等,保证产品质量和安全性。

    应用案例和使用建议


    应用场景:
    - 消费电子: 手机、平板电脑和其他便携设备中的PCB连接。
    - 通信设备: 路由器、交换机等设备内部的信号传输。
    - 工业控制: 自动化生产线上的传感器和执行器之间的连接。
    使用建议:
    - 在高温环境下使用时,建议采取适当的散热措施以防止过热。
    - 使用时应保持连接器周围的清洁,避免灰尘和异物影响接触效果。
    - 在焊接过程中,要严格按照推荐的焊接温度和时间进行,以确保良好的焊接质量。

    兼容性和支持


    兼容性:
    - 电缆类型: 细线电线
    - 标准认证: 符合UL E28476和CSA LR7189标准,UL 94V-0阻燃等级。
    支持:
    - 如需技术支持,可拨打+1 800 522 6752联系TE Connectivity。
    - 有关更多产品文档和CAD文件,访问TE官网。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正常锁定 | 确认极化方向是否正确,检查锁定机制是否有损坏。 |
    | 触点氧化导致接触不良 | 清洁触点,必要时重新焊接。 |
    | 焊接后连接器脱落 | 检查焊接工艺,确保焊点充分熔化并冷却固化。 |

    总结和推荐



    总结

    :
    3-173983-3 PCB Mount One-Piece IDC Connector是一款高品质、高可靠性的连接器,适用于各种复杂的应用场景。其独特的设计和卓越的性能使其成为电子设备中的理想选择。产品符合多项国际安全标准,确保长期稳定的运行。
    推荐:
    对于需要高密度、高可靠性的PCB连接需求,强烈推荐使用3-173983-3 PCB Mount One-Piece IDC Connector。其卓越的性能和广泛的适用性使其在市场上具有很强的竞争力。

3-173983-3参数

参数
针脚数 13pin
触头镀层厚度 -
类型 Individual Wires
颜色 黄色
电缆间距 2mm
排数 1
触头镀层
电缆端接 IDC
长*宽*高 28mm(长度)*5.1mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

3-173983-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-173983-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 板载/直接线对板 TE CONNECTIVITY 3-173983-3 3-173983-3数据手册

3-173983-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
