2108844-1

产品分类: 天线
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity GPS天线, GNSS, GPS, 5.4dBi增益, 盖板
供应商型号: U-2108844-1
供应商: 云汉优选
标准整包数: 1

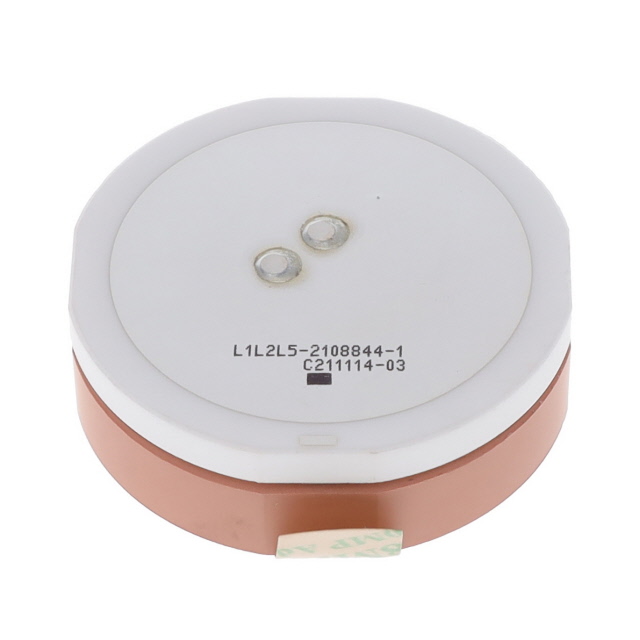

TE CONNECTIVITY 天线 2108844-1

2108844-1概述

    高质量文章:GNSS双端口贴片天线技术手册解读

    一、产品简介


    本文所介绍的产品是一款针对全球导航卫星系统(GNSS)设计的双端口贴片天线。该产品能够覆盖L1+G1与L2+L5+E5b+G2频段,适用于多个GNSS频段的信号接收。此款天线具有双端口设计,适用于高精度定位和导航需求。由于其广泛的频率覆盖范围及良好的信号接收能力,使其在车载导航、无人机控制、智慧城市等领域中得到广泛应用。

    二、技术参数


    该GNSS双端口贴片天线的具体技术参数如下:
    - 频率范围:1164-1255 MHz, 1559-1610 MHz
    - 电压驻波比 (VSWR):小于1.3:1 (1164-1255 MHz), 小于1.4:1 (1559-1610 MHz)
    - 峰值增益:5.4 dBic(1164-1255 MHz),6.0 dBic(1559-1610 MHz)
    - 轴向比:1.4 dB(1164-1255 MHz),1.3 dB(1559-1610 MHz)
    - 平均增益:-5.4 dBic(1164-1255 MHz),-2.6 dBic(1559-1610 MHz)
    - 隔离度:-24 dB(1164-1255 MHz),-21 dB(1559-1610 MHz)
    - 输入阻抗:50 Ω
    - 极化方式:右旋圆极化 (RHCP)
    - 尺寸:41.0 mm x 41.0 mm x 13.0 mm
    - 重量:< 62.7 g
    - 工作温度范围:-40°C 至 +85°C

    三、产品特点和优势


    该天线具备显著的特点和优势,包括:
    - 高增益和低失配:该天线在多个频段内均表现出较高的增益和低电压驻波比(VSWR),保证了信号接收的高效性和稳定性。
    - 广泛的频率覆盖:覆盖多个GNSS频段,如L1、L2、L5等,满足多种应用需求。
    - 小巧轻便:尺寸紧凑且重量较轻,易于安装和集成到各种设备中。
    - 高可靠性和宽工作温度范围:能够在极端环境下保持稳定性能,适合户外和工业应用。

    四、应用案例和使用建议


    这款GNSS双端口贴片天线在多个领域的应用中都表现出色。例如,在车载导航系统中,它能够提高定位精度和可靠性,减少导航误差。在无人机控制方面,它可实现精准定位和稳定的通信连接。对于城市智慧交通项目,该天线能够增强信号覆盖范围和可靠性,提高车辆和行人的安全。为了进一步优化使用效果,可以考虑将天线安装在车辆顶部或其他开阔位置,确保信号不受遮挡。

    五、兼容性和支持


    此天线没有指定的连接器和电缆,因此需要根据具体的应用场景选择合适的配件。制造商TE Connectivity提供了详尽的技术文档和支持服务。此外,该公司还提供电话技术支持和在线资源,包括网站上的产品页面,以帮助用户解决各种问题和疑虑。

    六、常见问题与解决方案


    针对该产品的常见问题及其解决方案包括:
    - Q: 天线无法正常工作怎么办?
    - A: 检查接头和电缆连接是否正确,并确保电源和接地良好。如果问题依旧,请联系技术支持。

    - Q: 如何调整天线的增益和方向性?
    - A: 可通过调整匹配电路中的元件值来微调增益和方向性。更多详细信息请参考技术手册中的匹配电路条件。

    七、总结和推荐


    总的来说,这款TE Connectivity生产的GNSS双端口贴片天线凭借其广泛频率覆盖范围、高增益和稳定性,成为一款极具吸引力的产品。其小巧轻便的设计以及广泛的工作温度范围也使其非常适合各种户外和工业应用。鉴于其优良的性能和广泛的应用场景,强烈推荐在需要高精度定位和导航的场合下使用。

2108844-1参数

参数
额定功率 -
天线类型 -
中心频率 1.5845GHz
支持协议 -
典型天线增益 -5.4dB
最大电压驻波比 1.3,1.4
带宽 -
阻抗 50Ω
长*宽*高 13mm(高度)
安装方式 黏合安装
零件状态 在售
包装方式 托盘

2108844-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2108844-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 天线 TE CONNECTIVITY 2108844-1 2108844-1数据手册
