2108857-1

产品分类: 天线
厂牌: TE CONNECTIVITY
产品描述: -1.5dB 2 50Ω 2.45GHz,5.5125GHz,6.525GHz PCB跟踪天线 PCB安装,黏合安装 7.01mm(高度)
供应商型号: 2108857-1
供应商: Master
标准整包数: 25

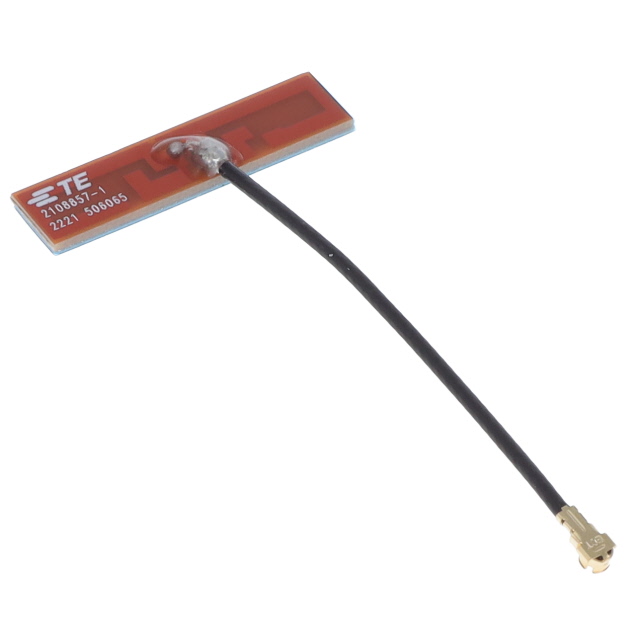

TE CONNECTIVITY 天线 2108857-1

2108857-1概述

    Wi-Fi 6/6E Triple Band Embedded Antenna 技术手册

    产品简介


    Wi-Fi 6/6E Triple Band Embedded Antenna(以下简称“天线”)是一种适用于多种无线通信标准的嵌入式天线。它支持最新的Wi-Fi 6(包括6GHz频段的Wi-Fi 6E)、蓝牙和ZigBee协议,能够广泛应用于智能家居、工业自动化、医疗设备和各种物联网(IoT)设备中。

    技术参数


    该天线的技术参数如下:
    - 频率范围(MHz):2400-2500 MHz (2.4GHz),5150-5875 MHz (5GHz),5925-7125 MHz (6GHz)
    - 电压驻波比(VSWR):≤2.0:1 (2.4GHz),≤2.2:1 (5GHz),≤2.0:1 (6GHz)
    - 平均效率:71% (2.4GHz),71% (5GHz),77% (6GHz)
    - 峰值增益:2.5 dBi (2.4GHz),4.6 dBi (5GHz),5.0 dBi (6GHz)
    - 平均增益:-1.5 dBi (2.4GHz),-1.5 dBi (5GHz),-1.2 dBi (6GHz)
    - 功率处理能力:10 W cw
    - 阻抗:50 Ω 非平衡
    - 极化方式:线性
    - 尺寸:30.0 mm x 7.0 mm x 0.78 mm
    - 重量:<0.8 g
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C

    产品特点和优势


    1. 全球频率覆盖:支持多个频段,提供广泛的频率覆盖,确保在全球范围内使用。
    2. 粘合背板设计:PCB上的粘合背板简化了安装过程,使得天线更容易集成到设备中。
    3. 兼容多种接口:提供多种电缆长度和接头类型(MHF和MHF4),以满足不同的应用需求。
    4. 高可靠性:通过严格测试,保证在恶劣环境下也能稳定运行。

    应用案例和使用建议


    该天线可以应用于多种设备,如智能家居中的路由器、工业控制器、智能穿戴设备等。对于使用建议,考虑以下几个方面:
    1. 选择合适的电缆长度:根据设备内部空间和布线路径选择最合适的电缆长度,以避免信号干扰。
    2. 合理布置位置:确保天线在塑料外壳内的位置合适,使其辐射模式最优。
    3. 保护区域:注意天线周围的“Keep Out Area”,避免放置任何可能干扰信号的物体。

    兼容性和支持


    - 兼容性:天线与多种连接器兼容,包括MHF和MHF4型插头插座。
    - 技术支持:TE Connectivity 提供全球范围内的技术支持服务,可通过电话、邮件等方式获得帮助。具体联系方式参见技术手册。

    常见问题与解决方案


    1. 问:如何选择正确的电缆长度?
    答:根据设备内部的空间和布线路径选择合适的电缆长度,避免过长或过短。
    2. 问:如何确定天线的最佳安装位置?
    答:尽量将天线安装在设备内部空间较大的区域,并确保周围无金属或大型物体阻挡信号。
    3. 问:天线不工作怎么办?
    答:首先检查电源和接地是否正常,然后确认连接器是否正确安装,最后联系技术支持寻求进一步的帮助。

    总结和推荐


    该Wi-Fi 6/6E Triple Band Embedded Antenna 具有优异的性能和广泛的应用范围,是实现高效无线通信的理想选择。其全球频率覆盖、粘合背板设计和多种接口兼容性使其在市场上具有较强的竞争力。综上所述,强烈推荐此产品用于需要高性能无线通信的各种应用场合。

2108857-1参数

参数
天线类型 PCB跟踪天线
中心频率 2.45GHz,5.5125GHz,6.525GHz
支持协议 -
典型天线增益 -1.5dB
最大电压驻波比 2
带宽 -
阻抗 50Ω
额定功率 -
长*宽*高 7.01mm(高度)
安装方式 PCB安装,黏合安装
零件状态 在售
包装方式 袋装

2108857-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2108857-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 天线 TE CONNECTIVITY 2108857-1 2108857-1数据手册

2108857-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.5123 ¥ 12.8088
250+ $ 1.4116 ¥ 11.7365
500+ $ 1.3526 ¥ 11.24
750+ $ 0.8321 ¥ 6.9149
1500+ $ 0.6583 ¥ 5.3651
2250+ $ 0.6425 ¥ 5.2614
3000+ $ 0.6425 ¥ 5.2614
库存: 3000
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 320.22
