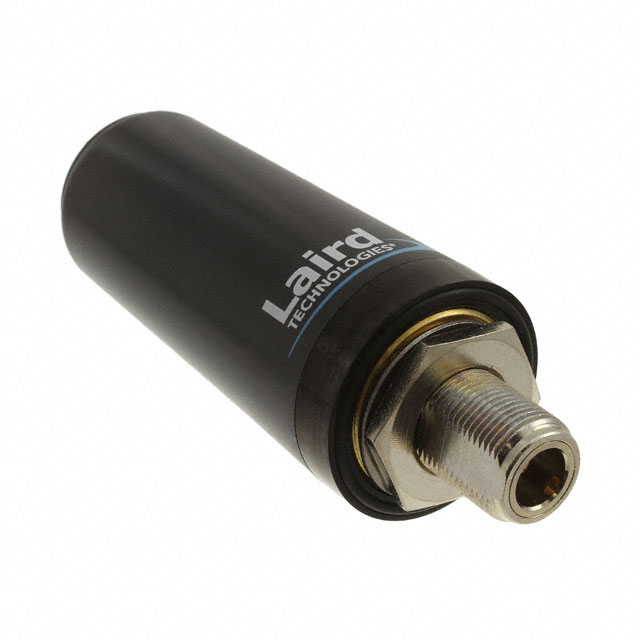

TRA6927M3PBN-001

产品分类: 天线
厂牌: TE CONNECTIVITY
产品描述: 3.5dB,5.5dB 2.5,2 50Ω 700MHz,850MHz,900MHz,1.8GHz,1.9GHz,2.3GHz,2.5GHz,2.6GHz 面板安装 83.82mm(高度)
供应商型号: 994-1104-ND
供应商: Digi-Key
标准整包数: 1

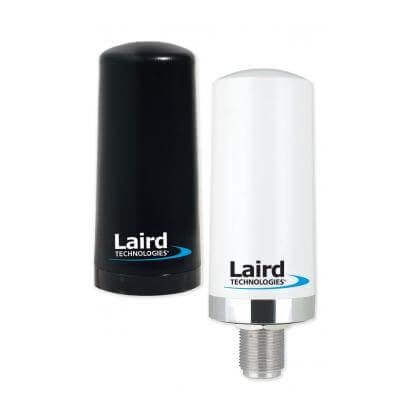

TE CONNECTIVITY 天线 TRA6927M3PBN-001

TRA6927M3PBN-001概述

    TRA6927M3XXN:一款高性能无地面天线

    产品简介


    TRA6927M3XXN是一款由Laird Connectivity研发的Phantom®多频段无地面平面天线,适用于4G/3G通信应用。此款天线覆盖频率范围为698-960 MHz 和 1700-2700 MHz,不仅可以在室内和室外环境中稳定工作,还能在缺乏地面平面或金属表面的情况下实现高效通信。

    技术参数


    - 工作频率范围:698-960 MHz / 1700-2700 MHz
    - 电压驻波比 (VSWR):
    - 698-806 MHz:≤2.5:1
    - 806-960 MHz:≤2.0:1
    - 1710-2700 MHz:≤2.0:1
    - 峰值增益 (dBi):
    - 698-960 MHz:0 dBi
    - 1710-1990 MHz:1.7 dBi
    - 2100-2700 MHz:2.9 dBi
    - 输入阻抗:50Ω
    - 最大功率(室温下):100 W
    - 极化方式:垂直
    - 环境适应性:可在-40至+85°C的温度范围内工作
    - 防护等级:IP67

    产品特点和优势


    TRA6927M3XXN天线具有多种独特功能,如坚固耐用的设计、无需地面平面即可工作的自容式设计,使得它在各种复杂环境下依然表现出色。此外,该天线适用于多个频率带,包括国内LTE 700频段和全球LTE 2600频段,WiMAX 2300/2500/2600频段,以及国内Cellular和全球GSM频段,非常适合应用于FirstNet公共安全、蜂窝通信、M2M(机器对机器)通信、公用事业、数据传输、交通运输及IBW(室内宽带)等领域。

    应用案例和使用建议


    该天线适用于各种需要高效无线通信的场景。例如,在公共交通工具、智能电网系统、工业自动化和远程监控设备中,它能够提供稳定可靠的连接。为了充分发挥TRA6927M3XXN的性能,建议用户确保安装环境符合其电气特性和机械规格的要求,特别是在极端温度和湿度条件下。

    兼容性和支持


    TRA6927M3XXN天线采用行业标准NMO安装插座设计,可与Laird Technologies的所有磁性安装件、行李箱安装件和孔洞安装件配合使用。同时,Laird Connectivity还提供了永久安装选项,通过在安装件上固定螺丝来增强天线的耐久性和防盗能力。公司提供了详尽的技术支持和售后服务,以帮助用户解决任何可能遇到的问题。

    常见问题与解决方案


    - 问题:如何检查天线的性能?
    - 解决方法:使用网络分析仪测试天线的驻波比(VSWR)、回波损耗和峰值增益,以确保其满足指定要求。

    - 问题:如果遇到天线信号弱的问题,该怎么办?
    - 解决方法:检查周围环境是否存在电磁干扰源,调整天线方向或位置以优化信号接收;确保天线正确安装,没有物理损伤。

    - 问题:天线无法正常工作时怎么办?
    - 解决方法:联系制造商进行故障诊断和维修服务,确认是否需要更换损坏部件。

    总结和推荐


    TRA6927M3XXN 天线凭借其广泛的适用频段、卓越的电气性能和可靠的机械设计,在多种应用环境中表现出色。对于需要在严苛条件下保持稳定无线通信的用户来说,这款产品无疑是一个理想的选择。鉴于其出色的性能表现和广泛的适用性,强烈推荐给那些需要高效无线通信解决方案的用户。

TRA6927M3PBN-001参数

参数
最大电压驻波比 2.5,2
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 700MHz,850MHz,900MHz,1.8GHz,1.9GHz,2.3GHz,2.5GHz,2.6GHz
支持协议 -
典型天线增益 3.5dB,5.5dB
长*宽*高 83.82mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

TRA6927M3PBN-001厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

TRA6927M3PBN-001数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 天线 TE CONNECTIVITY TRA6927M3PBN-001 TRA6927M3PBN-001数据手册

TRA6927M3PBN-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
