2-173985-8

厂牌: TE CONNECTIVITY
产品描述: Individual Wires 1 8pin 锡 蓝色 IDC 2mm 通孔安装 18mm(长度)*4mm(高度)
供应商型号: CSJ-ST66435353
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 板载/直接线对板 2-173985-8

2-173985-8概述


    产品简介

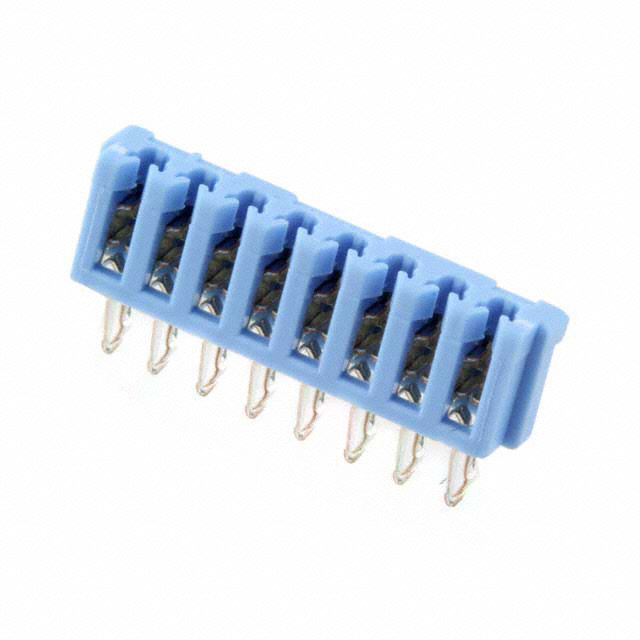

    本文将详细介绍一款名为2-173985-8的PCB安装式单件IDC连接器。这款连接器是垂直安装型,适用于电线到板卡的连接方式,具有8个位置,2毫米中心线间距,采用轻蓝色外壳设计。其主要功能是在印刷电路板(PCB)上进行电线与电路板之间的快速而可靠的连接。这类连接器广泛应用于计算机、通讯设备、工业控制系统等领域。

    技术参数


    - 中心线间距 (Pitch):2 mm (.079 in)
    - 位置数量: 8
    - 连接系统: 线对板 (Wire-to-Board)
    - PCB安装方向: 垂直
    - 连接器组装类型: PCB安装单件IDC连接器
    - 工作电压: 125 VAC
    - 接触电流额定值: 最大2 A
    - 焊接尾长度: 3.5 mm (.138 in)
    - 操作温度范围: -40至105 °C (-40至105 °F)
    - 机械附着类型: 焊接尾
    - 包装数量: 160
    - 包装方式: 盒装、托盘装
    - 材料: PBT GF(聚对苯二甲酸丁二醇酯玻璃纤维增强)
    - 认证合规性: 满足欧盟RoHS指令、ELV指令及REACH规定
    - 焊接工艺能力: 可承受波峰焊至260°C

    产品特点和优势


    - 单件IDC连接器: 提供简单易用的安装方法,减少安装时间和成本。
    - 垂直安装: 节省空间且便于线路布局。
    - 大电流承载能力: 最大2A的接触电流额定值适合多种高功率应用。
    - 宽工作温度范围: 适应严苛的工业环境,可靠性高。
    - UL 94V-0认证: 表明其具有出色的阻燃性能。
    - 环保材料: 使用符合RoHS标准的材料,符合绿色制造要求。

    应用案例和使用建议


    这款连接器非常适合于各种电信和计算机网络设备,例如服务器、路由器等。通过结合具体的应用需求,可以采用以下建议:
    - 优化散热设计: 由于其较高的电流承载能力,确保良好的散热路径有助于提高长期稳定性。
    - 正确的安装方式: 在垂直安装时确保每个连接点均匀受力,避免接触不良的情况发生。
    - 适当的环境适应: 在极端环境下使用时,可采取额外的保护措施如防水、防尘套等。

    兼容性和支持


    - 兼容性: 与各种类型的单股导线兼容,适用于大多数PCB上的电路设计。
    - 客户支持: 如需进一步的技术咨询和支持,可拨打+1 800 522 6752,或访问官方网站获取更多资源。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器不牢固 | 确保所有焊接点都完全固定并检查是否有焊接缺陷 |
    | 接触不良 | 检查连接器是否正确插入,并重新安装以确保接触良好 |
    | 连接器过热 | 适当调整电路负载,确保不超过其最大电流额定值 |

    总结和推荐


    2-173985-8是一款优秀的PCB安装式单件IDC连接器,以其便捷的安装方式、强大的电气性能和广泛的适用性脱颖而出。其广泛的应用范围和优越的性价比使其成为众多电子工程项目中的理想选择。我们强烈推荐在需要高效、可靠连接解决方案的项目中选用此款连接器。

2-173985-8参数

参数
颜色 蓝色
电缆间距 2mm
排数 1
触头镀层
电缆端接 IDC
针脚数 8pin
触头镀层厚度 -
类型 Individual Wires
长*宽*高 18mm(长度)*4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

2-173985-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-173985-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 板载/直接线对板 TE CONNECTIVITY 2-173985-8 2-173985-8数据手册

2-173985-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
