1513472-7

产品分类: 天线
厂牌: TE CONNECTIVITY
产品描述: 3 2.44175GHz,5.5125GHz 面板安装 10mm(高度)
供应商型号: Q-1513472-7
供应商: 期货订购
标准整包数: 1000
TE CONNECTIVITY 天线 1513472-7

1513472-7概述


    产品简介

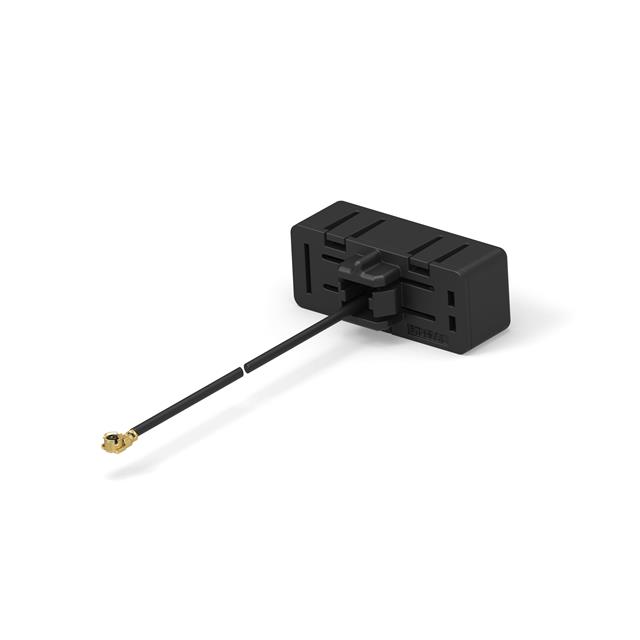

    本产品是一款2400 –2483.5 MHz和5150 –5875 MHz双频段天线(符合802.11 a/b/g/n标准),适用于蓝牙、ZigBee和Wi-Fi产品。此天线解决方案具备多种无线通信标准的支持能力,为各类智能设备提供高效稳定的无线连接。天线设计为通用型模块组件,能够方便地集成到各种金属外壳中,广泛应用于智能家居、物联网设备、无线通讯等领域。

    技术参数


    - 频率范围: 2400 –2483.5 MHz 和 5150 –5875 MHz
    - 峰值增益: 3 dBi
    - 电压驻波比(VSWR): <3.0:1
    - 极化方式: 线性
    - 功率处理能力: 10 瓦连续波(cw)
    - 馈点阻抗: 50 欧姆不平衡
    - 尺寸: 29.00 mm x 12.00 mm x 10.00 mm
    - 重量: < 5.5 克
    - 电缆/连接器: 长度360毫米,直径1.13毫米,采用U.FL连接器
    - 注意事项: 天线必须安装在金属外壳上,面板厚度应在0.8 mm 至 1 mm之间

    产品特点和优势


    此款天线具有广泛的频带覆盖范围(涵盖蓝牙、ZigBee和Wi-Fi标准),同时峰值增益为3 dBi,确保信号传输的稳定性和效率。此外,由于其体积小巧且重量轻(<5.5克),它特别适合于便携式设备和需要紧凑布局的物联网装置。该天线还通过了RoHS合规认证,表明其对环境友好,符合现代电子产品设计趋势。

    应用案例和使用建议


    应用案例
    本天线在智能家居系统中表现出色,可显著提升Wi-Fi路由器的信号覆盖范围,使设备间的数据传输更为流畅。另外,在无线传感器网络中,它可以提高节点间通信的可靠性,减少信号衰减现象。
    使用建议
    - 安装时需确保天线固定在平整的金属表面,面板厚度在0.8mm至1mm之间以保证最佳性能。
    - 保持天线周围的无障碍区域,避免任何可能遮挡或干扰信号的因素。
    - 根据具体应用需求选择适当的安装位置,以最大限度发挥其效能。

    兼容性和支持


    本产品与多种设备和标准兼容,包括蓝牙、ZigBee和Wi-Fi产品。TE公司提供全面的技术支持服务,如有任何疑问或技术支持需求,请拨打提供的客服电话或访问其官方网站获取帮助。

    常见问题与解决方案


    - 问题: 如何正确安装天线?
    - 解答: 将天线安装在一块平坦的金属板上,厚度在0.8 mm 至 1 mm 之间。务必避免天线周围出现遮挡物。

    - 问题: 如何判断天线是否正常工作?
    - 解答: 可通过测试其电压驻波比(VSWR)来验证天线是否工作正常,正常值应小于3.0:1。

    总结和推荐


    这款2400 –2483.5 MHz和5150 –5875 MHz双频段天线凭借其卓越的性能、广泛的应用范围以及兼容性,成为智能家居和物联网领域的理想选择。无论是从技术参数还是市场定位来看,它都表现出色,因此我们强烈推荐使用。对于需要高效稳定无线通信解决方案的企业和个人用户而言,这是一款值得信赖的产品。

1513472-7参数

参数
额定功率 -
天线类型 -
中心频率 2.44175GHz,5.5125GHz
支持协议 -
典型天线增益 -
最大电压驻波比 3
带宽 -
阻抗 -
长*宽*高 10mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 盒装

1513472-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1513472-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 天线 TE CONNECTIVITY 1513472-7 1513472-7数据手册

1513472-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 4.5 ¥ 36.9
5000+ $ 3.9625 ¥ 32.4925
10000+ $ 3.175 ¥ 26.035
库存: 100000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 36900
