805-0500

产品分类: 加速度传感器
厂牌: TE CONNECTIVITY
产品描述: 300mHz~12KHz 10(mV/g) IEPE 18V 30V Z轴 ±500g TO-5-3 通孔安装 11.17mm(高度)
供应商型号: A-805-0500
供应商: 云汉优选
标准整包数: 1

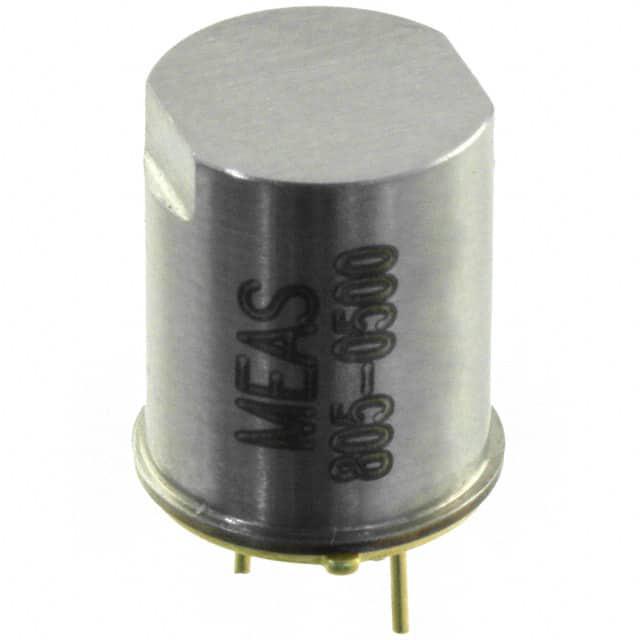

TE CONNECTIVITY 加速度传感器 805-0500

805-0500概述


    产品简介


    Model 805 加速度计是一款微型压电式加速度计,适用于嵌入式原厂设备安装(OEM)和低功耗应用。它具有±50g和±500g两个动态范围版本,能够提供从1 Hz到15 kHz的宽频带响应。该产品采用TO-5封装形式,密封设计,可在-40°C至+100°C的温度范围内工作,非常适合机械监控、低成本OEM安装、永久结构研究和嵌入式传感器解决方案等应用。

    技术参数


    - 动态特性:
    - 测量范围(g): ±50 和 ±500
    - 灵敏度(mV/g): 100(±50g版本)和 10(±500g版本)
    - 频率响应(Hz): 1-8000 Hz(±1 dB)和 0.3-12000 Hz(±3 dB)
    - 固有频率(Hz): 34000
    - 非线性(% FSO): ±1
    - 横向灵敏度(%): 5
    - 冲击极限(g): 5000
    - 剩余噪声(g RMS): 0.0004(±50g版本)和 0.0009(±500g版本)
    - 电气特性:
    - 合规电压(Vdc): 18到30 Vdc
    - 供电电流(mA): 2到10 mA
    - 偏置电压(Vdc): 8到12 Vdc(室温下)和 6到13 Vdc(-40°C至+100°C)
    - 输出阻抗(Ω): <100
    - 满量程输出电压(V): ±5
    - 接地方式: 机壳接地
    - 环境特性:
    - 温度响应(%): ±10
    - 工作温度(°C): -40°C至+100°C,可选+120°C
    - 存储温度(°C): -54°C至+125°C
    - 物理特性:
    - 传感元件: 压电陶瓷
    - 外壳材料: 不锈钢
    - 重量(克): 5.0

    产品特点和优势


    Model 805 加速度计的主要特点是其高精度的±1%非线性度和宽频带响应。它不仅具备稳定的压电陶瓷晶体,还拥有集成的充电转换放大器。其坚固的设计和密封结构使其适合恶劣的工业环境,特别是在机械监测和OEM应用中表现出色。该产品的独特之处在于其高灵敏度(高达100 mV/g),能够在各种工业环境中实现精确测量。

    应用案例和使用建议


    Model 805 加速度计广泛应用于机器状态监测、振动分析和结构健康监测等领域。例如,在机械设备的振动监测中,可以使用Model 805来实时监测机器运行状态,帮助预测和预防故障。对于嵌入式传感器解决方案,Model 805可以在狭小的空间内实现精准测量,提高系统的可靠性和效率。
    使用建议:
    - 在选择安装位置时,应确保加速度计的接地良好,以避免外部干扰影响测量结果。
    - 对于高频信号的测量,建议使用滤波器来消除不必要的噪声。
    - 定期校准加速度计,以保持测量精度。

    兼容性和支持


    Model 805 加速度计与其他符合IEPE标准的仪器设备兼容,可以方便地与其他传感器和数据采集系统集成。Measurement Specialties, Inc.为客户提供全面的技术支持和售后服务,包括产品咨询、安装指导和技术培训等。

    常见问题与解决方案


    1. 问题: 加速度计的输出电压不稳定。
    - 解决方法: 检查电源电压是否在规定范围内,确保电源稳定;检查接地是否良好。

    2. 问题: 高温环境下加速度计的测量值出现偏差。
    - 解决方法: 联系厂商获取适用于高温环境的加速度计型号。

    总结和推荐


    总体而言,Model 805 加速度计凭借其高精度、宽频带响应和良好的环境适应性,成为机械监测和OEM应用的理想选择。其小巧的体积和多功能特性使其成为市场上极具竞争力的产品之一。强烈推荐用于需要高性能和高稳定性的振动监测应用。

805-0500参数

参数
最小工作供电电压 18V
轴类型 Z轴
输出类型 IEPE
灵敏度 10(mV/g)
典型带宽 300mHz~12KHz
加速度范围 ±500g
最大工作供电电压 30V
长*宽*高 11.17mm(高度)
通用封装 TO-5-3
安装方式 通孔安装
零件状态 在售
包装方式 散装

805-0500厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

805-0500数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 加速度传感器 TE CONNECTIVITY 805-0500 805-0500数据手册

805-0500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 554.0651
库存: 19
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 554.06
