OC69271-FNF

产品分类: 天线
厂牌: TE CONNECTIVITY
产品描述: These omnidirectional base station antennas are suited to either indoor or outdoor applications and cover a wide range of applications from Public Safety to IoT. Options include VHF,UHF,700/800/900 MHz, Wi-Fi and Cellular.
供应商型号: 994-1206-ND
供应商: Digi-Key
标准整包数: 1

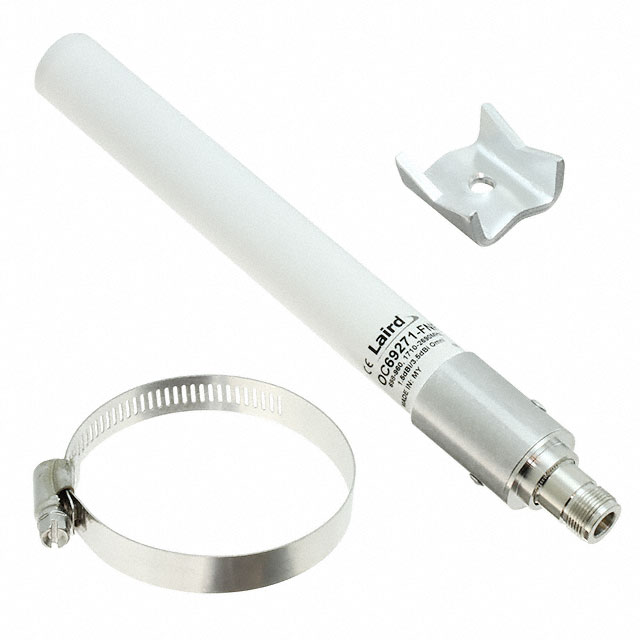

TE CONNECTIVITY 天线 OC69271-FNF

OC69271-FNF概述

    电子元器件产品技术手册:LTE直连天线OC69271



    产品简介



    OC69271 LTE直连全向天线 是一款广泛应用于多种通信频段的全向天线,覆盖国内的LTE700、Cellular、PCS、AWS、MDS,以及WiMAX 2300/2500,全球范围内的GSM900/GSM1800/UMTS/LTE2600等多个频段。该天线适用于室内外多种环境,可用于基站、物联网设备等应用场景。产品配备了适用于柱状安装的硬件,并且采用了抗紫外线(UV)稳定的外壳材料,确保长期稳定使用。


    技术参数



    - 操作频率:698-960 MHz / 1710-1990 MHz / 1920-2170 MHz / 2100-2500 MHz / 2500-2690 MHz
    - 驻波比:≤2.5:1(低频)/ ≤2.0:1(高频)
    - 增益:1.5 dBi / 3.5 dBi
    - 效率:76% / 87%
    - 额定阻抗:50 Ohms
    - 最大功率:25 W @ 25°C
    - 极化方式:线性,垂直
    - 水平面3 dB 波束宽度:360°,全向
    - 机械规格:直径x高度 24.5mm x 248mm(1英寸 x 9.8英寸),重量0.156kg(0.343磅)
    - 环境规格:工作温度-30°C到+70°C(-22°F到+158°F);存储温度-40°C到+85°C(-40°F到+185°F)


    产品特点和优势



    1. 宽频段覆盖:能够支持多个重要的通信频段,无论是国内还是国际标准。
    2. 户外耐候性强:采用紫外线稳定的材料制成的外壳,能在各种恶劣环境下长时间稳定运行。
    3. 安装便捷:附带柱装式安装硬件,便于现场安装调试。
    4. 高增益和效率:能够在复杂电磁环境中提供优秀的信号接收能力。
    5. 多版本支持:提供了多种连接器类型(Type N male / female)以适应不同的连接需求。


    应用案例和使用建议



    - 室内定位系统:利用其全向覆盖特性,适用于需要全方位信号接收的应用场景。
    - 基站建设:适合作为户外通信基站的信号增强组件。
    - 物联网设备:特别适合需要高性能无线连接的小型设备。

    使用建议:在实际部署时,考虑到天线的方向性问题,应尽量选择开阔且无障碍物阻挡的地方进行安装,以获得最佳信号接收效果。对于户外安装,应额外注意防水处理以延长使用寿命。


    兼容性和支持



    OC69271天线支持广泛的通信标准,包括但不限于3G、4G、GSM、UMTS、WiMAX等。制造商提供了详细的安装指南和技术支持服务,帮助客户顺利部署和使用。


    常见问题与解决方案



    1. 问题:天线安装后信号接收不佳。
    - 解决办法:检查周围是否有强磁场干扰或障碍物遮挡,必要时调整天线位置。
    2. 问题:连接器接口松动。
    - 解决办法:重新紧固或更换新的连接器接口,确保接触良好。
    3. 问题:天线外壳损坏。
    - 解决办法:及时更换新天线,防止内部元件受损。


    总结和推荐



    综上所述,OC69271 LTE直连全向天线具备宽频段覆盖、高增益、高效能及优良的耐候性等特点,非常适合用于各类通信基础设施和物联网设备。无论是室内还是室外,OC69271均能提供可靠的信号覆盖和接收,是通讯设备领域的理想选择。我们强烈推荐这一产品给所有需要高性能天线解决方案的用户。

OC69271-FNF参数

参数
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 829MHz,1.85GHz,2.045GHz,2.3GHz,2.595GHz
支持协议 -
典型天线增益 3.5dB
最大电压驻波比 2,2.5
带宽 -
长*宽*高 248mm(高度)
安装方式 支架安装
零件状态 在售
包装方式 散装

OC69271-FNF厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

OC69271-FNF数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 天线 TE CONNECTIVITY OC69271-FNF OC69271-FNF数据手册

OC69271-FNF封装设计

查看详情并下载
Symbol
Footprint
3D Model
