2108792-9

产品分类: 天线
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity WiFi天线, 2.4 GHz,5 GHz,6 GHzBluetooth (BLE), WiFi, ZigBee, 印刷电路板, 粘合剂安装
供应商型号: U-2108792-9
供应商: 云汉优选
标准整包数: 100

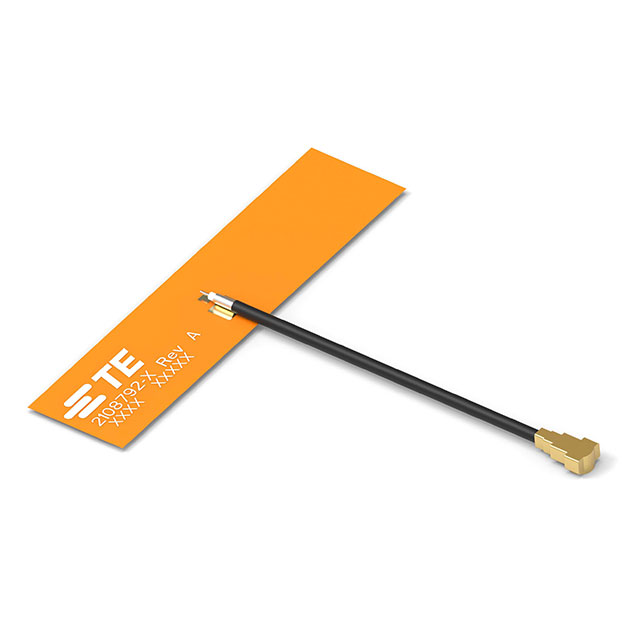

TE CONNECTIVITY 天线 2108792-9

2108792-9概述


    产品简介


    本产品是一款支持WiFi 6(包括新的6GHz频段)及蓝牙、ZigBee等多种无线通信标准的三频嵌入式天线。型号为2108792系列,包括多个不同版本,以满足不同的电缆长度需求。这款天线设计紧凑,适用于各种便携式设备、智能家居系统、物联网设备等领域。其独特的柔性印刷电路板(FPC)设计简化了安装过程,适合各种复杂的设备内部布局。

    技术参数


    | 参数 | 规格 |

    | 频率范围 (MHz) | 2400-2500, 5150-5875, 5925-7125 |
    | VSWR | < 2.1:1 (2400-2500 MHz), < 2.1:1 (5150-5875 MHz), < 1.7:1 (5925-7125 MHz) |
    | 平均效率 | 73% (2400-2500 MHz), 62% (5150-5875 MHz), 69% (5925-7125 MHz) |
    | 峰值增益 | 4.9 dBi (2400-2500 MHz), 3.5 dBi (5150-5875 MHz), 4.5 dBi (5925-7125 MHz) |
    | 平均增益 | -1.4 dBi (2400-2500 MHz), -2.1 dBi (5150-5875 MHz), -1.7 dBi (5925-7125 MHz) |
    | 功率处理能力 | 10 瓦 cw |
    | 馈电点阻抗 | 50 欧姆不平衡 |
    | 极化方式 | 线性 |
    | 尺寸 | 40.0 mm x 10.0 mm x 0.12 mm |
    | 重量 | < 0.9 克 |
    | 工作温度范围 | -40 至 +85°C |
    | 存储温度范围 | -40 至 +85°C |

    产品特点和优势


    这款天线的主要特点是其支持多种无线通信标准,特别是WiFi 6及新的6GHz频段。这使得它能够提供更宽的带宽和更快的数据传输速度,满足现代高性能设备的需求。此外,柔性印刷电路板设计简化了安装过程,使得它能够在有限的空间内轻松安装,且具有较高的机械强度。产品还具备全球频率覆盖功能,适用于各种地区标准。这种设计不仅提升了设备的整体性能,还增强了产品的可靠性和耐用性。

    应用案例和使用建议


    此款天线适用于多种应用,如智能家居系统、便携式设备、智能穿戴设备、物联网设备等。具体使用时,可根据需要选择不同长度的电缆版本。为了获得最佳性能,建议将天线尽可能靠近设备的边缘安装,并确保周围没有金属物体遮挡,以减少信号衰减。在实际应用中,根据产品手册中的测试结果,可以看到其在不同方向上的辐射模式,从而更好地调整安装位置以达到最佳效果。

    兼容性和支持


    此款天线提供了多种电缆长度和连接器选项,可以方便地与各种设备配套使用。它采用MHF和MHF 4L型连接器,具体型号可在第5页找到。TE Connectivity为该产品提供了全方位的技术支持,包括电话和技术支持中心,覆盖多个国家和地区,确保用户能够得到及时的技术支持和服务。

    常见问题与解决方案


    1. 问题:如何正确安装天线?
    - 解答: 应尽量将天线安装在设备边缘,并确保周围没有金属遮挡物。查阅产品手册中的详细安装指南以获取最佳安装方法。
    2. 问题:如何判断天线是否正常工作?
    - 解答: 可以通过设备上的信号强度指示来判断,或者使用专业的测试仪器进行测量。确保天线连接稳固,避免信号干扰。
    3. 问题:天线能否在高温环境下正常工作?
    - 解答: 该天线的工作温度范围为-40°C至+85°C,适用于大部分工业和消费电子环境。然而,在极端条件下使用时仍需注意散热。

    总结和推荐


    总的来说,这款支持WiFi 6/6E的三频嵌入式天线具备出色的性能和广泛的应用范围,是各种高性能电子设备的理想选择。其易于安装的特点、良好的兼容性和全面的技术支持使其在市场上具备很强的竞争力。强烈推荐给寻求高性能、稳定连接解决方案的设计工程师和设备制造商。

2108792-9参数

参数
阻抗 50Ω
额定功率 -
天线类型 PCB跟踪天线
中心频率 2.45GHz,5.5125GHz,6.525GHz
支持协议 -
典型天线增益 -2.1dB
最大电压驻波比 2
带宽 -
长*宽*高 120μm(高度)
安装方式 PCB安装,黏合安装
零件状态 在售
包装方式 袋装

2108792-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2108792-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 天线 TE CONNECTIVITY 2108792-9 2108792-9数据手册

2108792-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.4876 ¥ 4.1446
600+ $ 0.4635 ¥ 3.9398
1100+ $ 0.4488 ¥ 3.8148
2200+ $ 0.4386 ¥ 3.7281
库存: 2200
起订量: 300 增量: 100
交货地:
最小起订量为:300
合计: ¥ 1243.38
直接购买
加入购物车
