首页  >  产品百科  >  GS100701

GS100701

产品分类: 霍尔传感器
厂牌: ZF FRIEDRICHSHAFEN
产品描述: ZF 霍尔效应传感器, NPN输出, 柱体, 面板安装, 4.5 → 24 V 直流电源, 最高工作温度+125°C
供应商型号: 4608951
供应商: 海外现货
标准整包数: 1

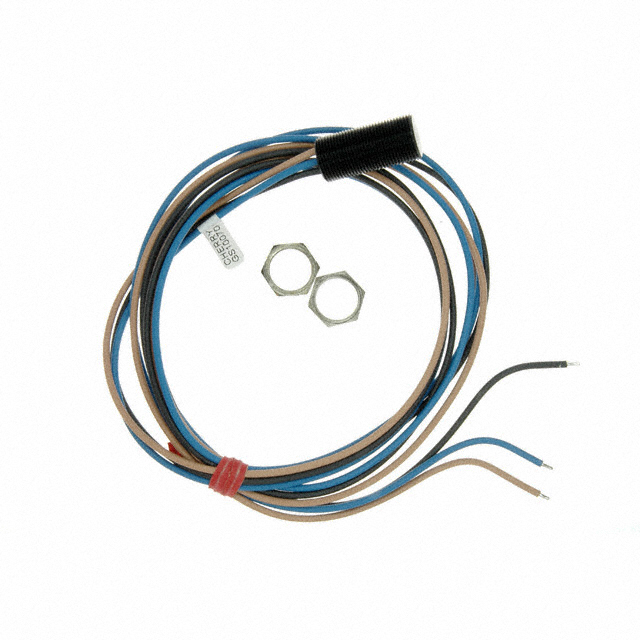

ZF FRIEDRICHSHAFEN 霍尔传感器 GS100701

GS100701概述

    GS1005 – GS1007 Gear Tooth Speed Sensors 技术手册

    产品简介


    GS1005 – GS1007系列是霍尔效应齿轮齿速度传感器,适用于需要铁质边缘检测/接近零速感应的应用场合。这些传感器提供灌电流输出,广泛应用于速度计、防抱死制动系统(ABS)、健身器材和数控机床工具等领域。

    技术参数


    - 感测频率范围:从接近零速到15kHz
    - 动态阈值方向:10位动态阈值方向,自动调整磁场范围,自适应目标几何形状
    - 电源要求:未调节电源兼容
    - 符合RoHS标准
    - 防护等级:IP67
    - 推荐空气间隙:1.5毫米
    - 振动:正弦波,最大15g(40Hz到2kHz)
    - 冲击耐受力:50g
    - 最高速度检测:15kHz
    - 工作温度:GS100501型号:-40°C至105°C;其他型号:-40°C至125°C
    - 存储温度:-40°C至125°C
    - 工作电压:5V至24VDC
    - 最大输入电压:30VDC
    - 最大反向电压:24VDC
    - 供应电流:典型3mA,最大6mA
    - 输出灌电流:最大20mA
    - 推荐外部上拉电阻:见图表

    产品特点和优势


    1. 近零速感测能力:适用于各种速度应用,从接近零速到高达15kHz的高频率范围。
    2. 动态阈值方向:自动调整磁场范围,能够自补偿目标几何形状。
    3. 罗氏合规性:符合环保标准,确保产品对环境友好。
    4. 防护等级:达到IP67等级,可以在恶劣环境中使用。
    5. 机械耐用性:能够在振动和冲击环境中稳定工作。

    应用案例和使用建议


    - 速度计:可以用于汽车仪表盘上的速度计,实时监测车辆的速度。
    - 防抱死制动系统(ABS):在汽车制动过程中,确保轮子不会完全锁死,提高安全性。
    - 健身器材:用于跑步机、动感单车等设备的速度监控。
    - 数控机床工具:在工业生产中,用于精确控制机器的运转速度。
    使用建议:为了获得最佳结果,建议使用低碳冷轧钢作为目标材料。需要注意的是,齿轮的齿高、齿宽、齿间距和厚度等因素都会影响传感器的性能。

    兼容性和支持


    - 传感器具有良好的兼容性,可以与多种设备和电路板连接。
    - 厂商提供了详细的安装指南和技术支持,帮助用户更好地使用和维护这些传感器。

    常见问题与解决方案


    - 问题1:如何选择合适的外部上拉电阻?
    解答:根据提供的图表,选择相应的电压范围内的电阻值。例如,如果供电电压为12V,则应选择2.4kΩ的电阻。
    - 问题2:如何正确安装传感器?
    解答:推荐使用M12-1螺纹接口,并确保安装扭矩不超过5.65Nm。对于具体的目标参数,建议参考图纸。

    总结和推荐


    GS1005 – GS1007系列齿轮齿速度传感器以其卓越的性能和广泛应用,是一款非常值得推荐的产品。其近零速感测能力和强大的环境适应性使其在多个领域都有出色表现。尽管价格可能略高于市场上的一些普通传感器,但其可靠性和准确性使得它在众多项目中都能发挥重要作用。如果您正在寻找一个高品质的速度传感器,这款产品无疑是一个理想的选择。

GS100701参数

参数
最小工作供电电压 5V
分辨率 -
最大输出电流 20mA
最大供电电流 6mA
轴类型 -
最大工作供电电压 24V
典型带宽 -
感应范围 -
输出类型 Digital
长*宽*高 25.4mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装

GS100701厂商介绍

ZF Friedrichshafen AG是一家全球领先的汽车零部件供应商,总部位于德国。公司主营产品包括传动系统、底盘系统、车身控制系统和电子系统等,广泛应用于乘用车、商用车、工程机械和轨道交通等领域。

ZF Friedrichshafen的优势主要体现在以下几个方面:

1. 技术创新:公司持续投入研发,拥有多项专利技术,引领行业技术发展。

2. 产品线丰富:公司产品涵盖汽车零部件的各个领域,能够为客户提供一站式解决方案。

3. 客户资源:公司与全球各大汽车制造商建立了长期合作关系,客户资源丰富。

4. 全球布局:公司在全球设有多个生产基地和研发中心,能够快速响应客户需求。

5. 质量控制:公司严格执行质量管理体系,产品质量得到客户广泛认可。

GS100701数据手册

厂牌 PDF简要描述 下载
ZF FRIEDRICHSHAFEN 霍尔传感器 ZF FRIEDRICHSHAFEN GS100701 GS100701数据手册

GS100701封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 259.546
5+ ¥ 259.546
10+ ¥ 250.2765
50+ ¥ 250.2765
100+ ¥ 250.2765
库存: 93
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 259.54
