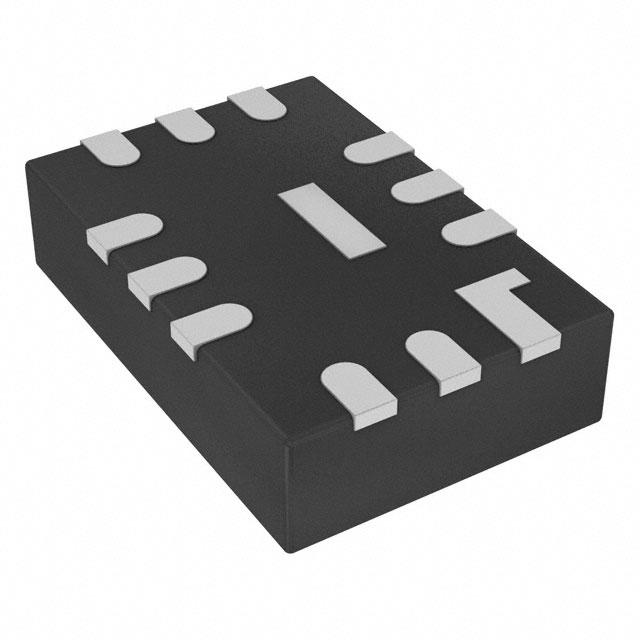

LTC5549IUDB#TRPBF

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 3.6V 14GHz 115mA 3V~3.6V 10.4dB 20.2dBm Radar 3V 2GHz,14GHz QFN-12 贴片安装 3mm*2mm*750μm
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES RF放大器 LTC5549IUDB#TRPBF

LTC5549IUDB#TRPBF概述

    LTC5549 高频双平衡混频器技术手册

    1. 产品简介


    LTC5549 是一款通用的无源双平衡混频器,适用于2GHz到14GHz的微波频率范围。它可以在上变频和下变频应用中使用。LTC5549集成有本地振荡器(LO)缓冲放大器,支持1GHz至12GHz的LO频率,只需要0dBm的LO功率。此外,内置LO频率倍增器可以通过一个兼容CMOS的数字控制引脚启用,这使得混频器可以使用现有合成器如LTC6946和LTC6948系列,从而降低所需的LO频率。

    2. 技术参数


    - 工作频率范围:RF端口2GHz到14GHz,IF端口500MHz到6GHz。
    - LO输入功率:1GHz至12GHz,最高+10dBm。
    - 转换损耗:在5.8GHz时,上变频为8.0dB,下变频为8.2dB。
    - IP3输入功率:在5.8GHz时,高侧LO为+28.2dBm,低侧LO为+22.8dBm。
    - LO缓冲器驱动能力:0dBm。
    - 电源要求:3.0V到3.6V,电流消耗115mA(启用状态)。
    - 封装:2mm × 3mm 12引脚QFN封装。

    3. 产品特点和优势


    LTC5549的主要优势在于其集成度高、低功耗和高性能。它能够在宽频率范围内提供稳定的转换损耗和IP3值,同时支持集成LO频率倍增器,使得其应用更加灵活。另外,LTC5549具有非常小的尺寸(2mm × 3mm),这有助于最小化系统总成本和占用空间。

    4. 应用案例和使用建议


    LTC5549广泛应用于多种通信系统中,例如微波收发器、无线回传、点对点微波通信、相控阵天线、雷达(C、X和Ku波段)和测试设备。对于需要高可靠性和高性能的应用,LTC5549是一个理想的选择。在实际应用中,建议使用外部电路来处理LO和RF信号的隔离和泄漏问题,以确保系统的稳定性。

    5. 兼容性和支持


    LTC5549可以与各种标准微波组件兼容,如常见的LO合成器。制造商提供了详细的文档和支持服务,包括技术支持和保修服务。用户可以参考这些文档来了解如何最佳地集成LTC5549到他们的系统中。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正常启动 | 检查供电电压是否符合要求,并检查连接是否正确。 |
    | 转换损耗过高 | 确认输入信号的频率和幅度在规定范围内,并调整匹配网络。 |
    | IP3值不符合预期 | 检查外部干扰源,并确保输入信号的纯度足够高。 |

    7. 总结和推荐


    综上所述,LTC5549是一款高性能的高频双平衡混频器,具备高集成度、低功耗和宽工作频率范围的特点,适用于各种微波通信和雷达应用。强烈推荐在需要高性能、高稳定性的微波应用中使用LTC5549。为了确保最佳效果,建议用户详细阅读并遵循制造商提供的使用指南和技术文档。

LTC5549IUDB#TRPBF参数

参数
每个芯片通道数 -
最小工作频率 2GHz,14GHz
典型噪声指数 10.4dB
典型三阶段输出截止点 20.2dBm
测试频率 -
典型供电电流 115mA
最大工作供电电压 3.6V
最大工作频率 14GHz
最大输入回波损耗 -
射频类型 Radar
最大输出回波损耗 -
典型功率增益 -
典型工作供电电压 3V~3.6V
典型输出1dB压缩功率 -
最小工作供电电压 3V
长*宽*高 3mm*2mm*750μm
通用封装 QFN-12
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
