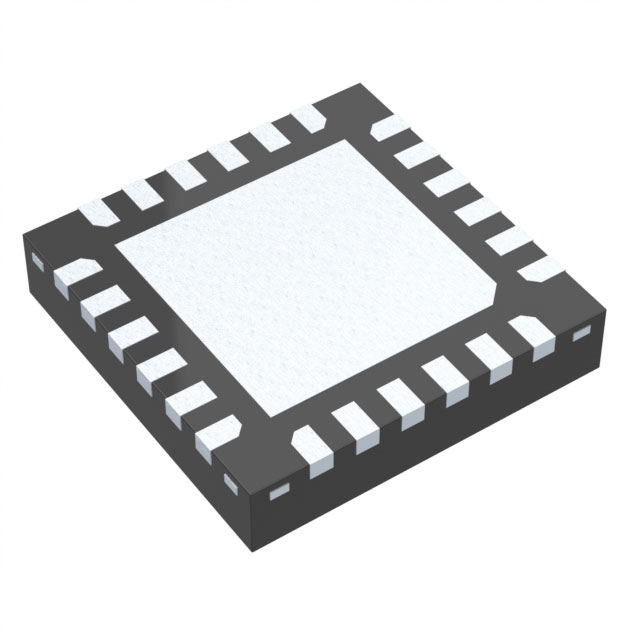

HMC1131LC4TR

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 5.5V 35GHz 8dB(Typ) @ 35000MHz 225mA 24dB 24GHz~27GHz VSAT 1 24GHz 7dB(Typ) @ 35000MHz LLCC 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: 584-HMC1131LC4TR
供应商: Mouser
标准整包数: 1
ANALOG DEVICES RF放大器 HMC1131LC4TR

HMC1131LC4TR概述


    产品简介


    HMC1131LC4 GaAspHEMT MMIC 中功率放大器是一款专为24至35GHz频段设计的微波集成电路(MMIC)。它采用GaAs pHEMT技术,具备高饱和输出功率、高增益和高线性度的特点,适用于各种点对点无线通信系统,如微波点对点和点对多点无线电、VSAT和卫星通信系统(SATCOM)等。

    技术参数


    - 频率范围: 24-35 GHz
    - 增益: 22 dB(典型值)
    - 饱和输出功率: 25 dBm @ 16% PAE
    - 输出IP3: 35 dBm
    - 输出压缩功率: 24 dBm @ 1 dB压缩
    - 输入回波损耗: 8 dB(最小值)
    - 输出回波损耗: 7 dB(最小值)
    - 电源电流: 225 mA @ +5V
    - 封装: 4x4 mm 陶瓷表面贴装(SMT)
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -65°C 至 150°C
    - 静电敏感度(HBM): Class 0,耐受150V

    产品特点和优势


    HMC1131LC4 的关键优势包括:
    - 高饱和输出功率: 在16% PAE下提供25 dBm的饱和输出功率,适用于需要高输出功率的应用。
    - 高增益和高线性度: 22 dB的增益和35 dBm的输出IP3使得这款放大器非常适合高要求的无线通信系统。
    - 紧凑型封装: 4x4 mm的小巧尺寸使其易于集成到现有设计中,节省空间。
    - 良好的温度稳定性: 温度变化下的增益和输出功率波动较小,确保在不同环境下的稳定性能。

    应用案例和使用建议


    HMC1131LC4 主要应用于点对点无线电通信、点对多点无线电通信、VSAT及卫星通信等领域。以下是几个典型的应用场景和建议:
    - 点对点无线电: 在远距离通信中,这款放大器可以显著提升信号质量和传输距离。
    - VSAT和SATCOM: 高输出功率和高线性度使得该放大器在卫星通信系统中表现优异。
    - 环境适应性强: 能够在宽泛的温度范围内工作,适合极端环境下的部署。
    使用建议:
    - 确保正确的电源电压和电流调节,以达到最佳性能。
    - 使用适当的RF电路设计技术和接地方式,以减少噪声和干扰。
    - 配置合适的外部旁路电容器,以实现更好的信号过滤和稳定性能。

    兼容性和支持


    - 兼容性: 该放大器能够与各种天线、滤波器和其他微波组件兼容,但需要适当匹配阻抗。
    - 技术支持: Hittite Microwave Corporation提供详尽的技术支持,包括应用电路设计指导和样品请求服务。可通过电话或电子邮件与技术支持团队联系。

    常见问题与解决方案


    1. Q: 如何调节电源电压和电流以达到最佳性能?
    - A: 通过调整Vgg1和Vgg2之间的电压,可以在-2V至0V之间进行调节,以获得225 mA的典型电源电流。

    2. Q: 在高温环境下,如何保证放大器的稳定性能?
    - A: 可以通过增加散热措施或使用具有更高热导率的封装材料来提高散热效果,从而保持稳定的性能。

    总结和推荐


    HMC1131LC4 是一款在高性能无线通信系统中表现卓越的中功率放大器。它凭借其高输出功率、高增益和高线性度等特点,在各种应用中表现出色。特别是在点对点和点对多点无线通信系统中,该放大器能够显著提升系统的整体性能。总体而言,HMC1131LC4 是一个值得推荐的选择,特别适合对性能要求高的应用场合。

HMC1131LC4TR参数

参数
典型三阶段输出截止点 -
最大工作频率 35GHz
最大输入回波损耗 8dB(Typ) @ 35000MHz
测试频率 24GHz~27GHz
最大工作供电电压 5.5V
典型噪声指数 -
最大输出回波损耗 7dB(Typ) @ 35000MHz
典型供电电流 225mA
射频类型 VSAT
每个芯片通道数 1
典型输出1dB压缩功率 -
最小工作供电电压 -
典型工作供电电压 -
最小工作频率 24GHz
典型功率增益 24dB
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 LLCC
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
