HMC454ST89TR

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 6V 2.5GHz 12dB(Typ) @ 2200MHz 150mA 17.8dB 5V 8dB 400MHz CDMA,GSM,WCDMA 1 400MHz 19dB(Typ) @ 2200MHz SOT-89 贴片安装
供应商型号: CY-HMC454ST89TR
供应商: Avnet
标准整包数: 1

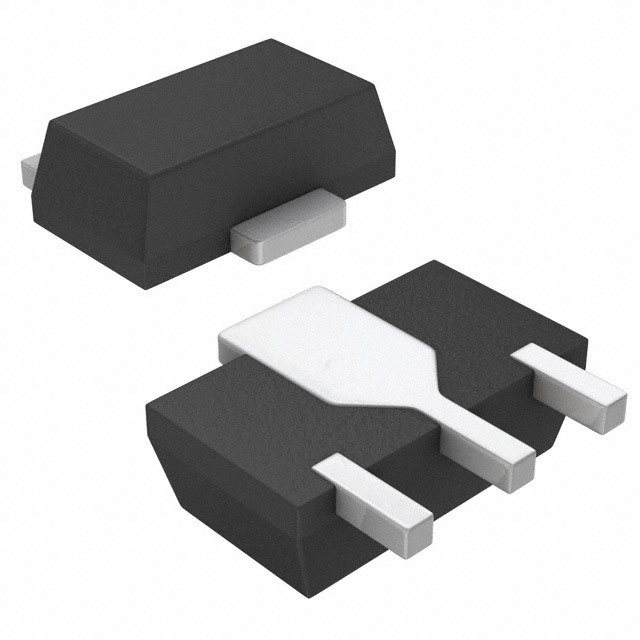

ANALOG DEVICES RF放大器 HMC454ST89TR

HMC454ST89TR概述


    产品简介


    HMC454ST89 / HMC454ST89E 高动态范围放大器
    HMC454ST89 和 HMC454ST89E 是高动态范围的 GaAs InGaP 异质结双极晶体管(HBT)半瓦 MMIC 放大器,工作频率范围为 0.4 到 2.5 GHz。这两款放大器采用低成本的标准 SOT89 封装,适用于多种无线通信应用。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 |

    | 频率范围 | 0.4 - 2.5 GHz
    | 增益 | 11 dB @ 1.8 GHz | 17.8 dB @ 0.8-1.0 GHz | 12.5 dB @ 2.15 GHz |
    | 增益温度变化 | 0.008 dB/°C | 0.016 dB/°C | 0.016 dB/°C |
    | 输入回波损耗 | 9 dB
    | 输出回波损耗 | 13 dB
    | 1dB 压缩输出功率 (P1dB) | 22 dBm
    | 饱和输出功率 (Psat) | 25.5 dBm
    | 输出三阶交调截点 (IP3) | 37 dBm | 40 dBm | 42 dBm |
    | 噪声系数 | 8 dB
    | 工作电压 | +5V

    产品特点和优势


    HMC454ST89 和 HMC454ST89E 在设计上具有多个独特的优势:
    - 高输出 IP3: 输出 IP3 可达到 +40 到 +42 dBm,适合于需要高线性度的应用,如蜂窝/PCS/3G 等。
    - 高效率: 50% 的峰值功率附加效率(PAE),提高整体能效。
    - 宽频率范围: 覆盖 0.4 至 2.5 GHz 的频段,适合多频段应用。
    - 易于集成: 仅需少量外部组件即可实现高效工作,简化设计和组装。

    应用案例和使用建议


    这些放大器广泛应用于以下场景:
    - 蜂窝/PCS/3G 应用: 例如 GSM, GPRS, EDGE, CDMA, W-CDMA 等。
    - CATV/Cable Modem
    - 固定无线接入 (Fixed Wireless) 和 WLL (Wireless Local Loop)
    使用建议:
    - 在 900 MHz 应用中,建议使用以下元件配置:L1, L2 = 1 nH, L3 = 36 nH, R1 = 5.1 欧姆,C1 = 8 pF, C2 = 22 pF, C3 = 2.7 pF, C4, C6 = 100 pF, C5 = 2.2 μF。
    - 在 1960 MHz 和 2140 MHz 应用中,推荐使用以下元件配置:L1 = 8.2 nH, C1 = 1 pF, C2 = 1.2 pF, C3 = 3 pF, C4 = 100 pF, C5 = 2.2 μF。

    兼容性和支持


    HMC454ST89 与标准 SOT89 封装兼容,适用于广泛的电路板设计。Hittite Microwave Corporation 提供详尽的技术支持和应用指南,可通过电话或电子邮件获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 不正确的增益 | 检查输入匹配网络和偏置设置 |
    | 输出回波损耗不佳 | 检查输出匹配网络的元件值 |
    | 噪声系数过高 | 重新检查电源电压和接地连接 |

    总结和推荐


    综上所述,HMC454ST89 / HMC454ST89E 在高动态范围放大器领域具有显著优势,特别适合需要高性能和广泛应用频段的场合。其易于集成和高效的特点使其在市场上具备强大的竞争力。因此,我们强烈推荐使用这些放大器以获得最佳性能。

HMC454ST89TR参数

参数
最大输出回波损耗 19dB(Typ) @ 2200MHz
最大工作频率 2.5GHz
最大工作供电电压 6V
射频类型 CDMA,GSM,WCDMA
每个芯片通道数 1
典型输出1dB压缩功率 -
典型供电电流 150mA
典型三阶段输出截止点 -
最小工作频率 400MHz
最大输入回波损耗 12dB(Typ) @ 2200MHz
典型噪声指数 8dB
测试频率 400MHz
最小工作供电电压 -
典型功率增益 17.8dB
典型工作供电电压 5V
4.6mm(Max)
2.59mm(Max)
1.6mm(Max)
通用封装 SOT-89
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

HMC454ST89TR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC454ST89TR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF放大器 ANALOG DEVICES HMC454ST89TR HMC454ST89TR数据手册

HMC454ST89TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
