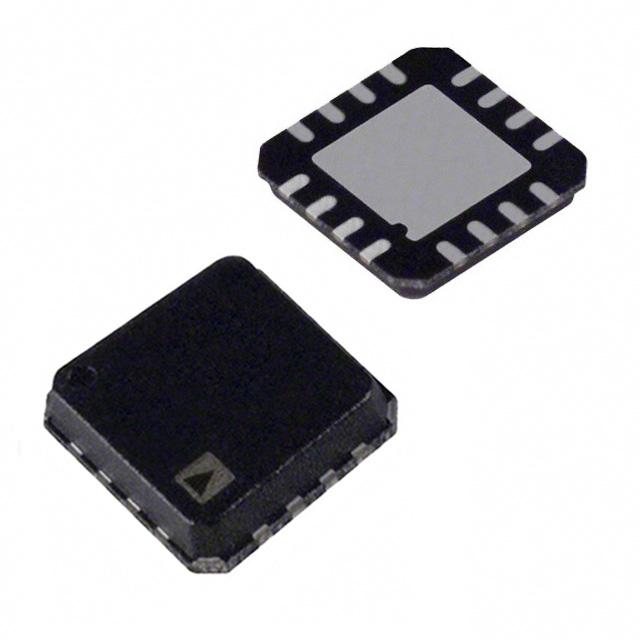

ADL5570ACPZ-R7

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 4.2V 2.4GHz 10dB(Typ) @ 10MHz 130mA 29dB 3.2V~4.2V WiMAX / WiBro 1 3.2V 2.3GHz,2.4GHz 贴片安装 4mm*4mm*830μm
供应商型号: CY-ADL5570ACPZ-R7
供应商: Avnet
标准整包数: 1
ANALOG DEVICES RF放大器 ADL5570ACPZ-R7

ADL5570ACPZ-R7概述

    ADL5570 2.3 GHz to 2.4 GHz WiMAX Power Amplifier

    1. 产品简介


    ADL5570是一款专为WiMAX终端设计的固定增益高线性度功率放大器,工作频率范围为2.3 GHz至2.4 GHz。其主要功能包括提供高增益(29 dB)、低功耗模式及出色的线性度和效率。ADL5570适用于WiMAX/WiBro移动终端等多种应用领域,提供高可靠性且易于集成的设计。

    2. 技术参数


    - 频率范围: 2.3 GHz至2.4 GHz
    - 线性输出功率:
    - 在29 dB增益下,当调制方式为16 QAM时,输出功率可达25 dBm,EVM ≤ 3%
    - 当调制方式为16 QAM且输出功率为10 dBm时,EVM ≤ 3%
    - 增益: 29 dB
    - 输入匹配: 内部匹配到50 Ω
    - 电源电压: 3.2 V至4.2 V
    - 功耗:
    - 高功率模式:130 mA
    - 低功率模式:70 mA
    - 睡眠模式:<1 μA
    - 电源效率(PAE): 20% @ POUT = 25 dBm
    - 绝对最大额定值:
    - 供电电压: VCC 5.0 V
    - 供电电流: VREG 3 V
    - 射频输出: 29 dBm
    - 最大存储温度范围: -65°C至+150°C

    3. 产品特点和优势


    ADL5570的主要特点是其高线性度、固定增益和多操作模式。它能够在2.3 GHz至2.4 GHz范围内保持稳定的工作性能,且拥有出色的功率效率。特别是其多种工作模式(高功率模式、低功率模式、睡眠模式)有助于减少电池消耗,提升设备的整体能效。此外,它还具备出色的射频输入匹配特性,简化了系统集成难度。

    4. 应用案例和使用建议


    ADL5570广泛应用于WiMAX/WiBro移动终端,其中一个重要应用案例是无线宽带接入。为了优化性能,建议按照手册中提供的基本连接图进行接线。例如,在高功率模式下,通过调整VREG和MODE引脚,可以实现不同的功耗和增益配置。此外,在实际部署中需要注意供电电源的选择,确保其稳定性和可靠性。

    5. 兼容性和支持


    ADL5570采用标准的16引脚LFCSP封装,具有良好的兼容性。制造商提供了详细的评估板和测试设置指南,帮助用户进行快速原型开发。同时,官方技术支持也为其广泛的应用提供了保障。

    6. 常见问题与解决方案


    根据技术手册中的描述,常见的问题可能包括供电不稳导致的性能下降或异常关机等。针对这些问题,手册提供了相应的解决方案,如正确选择供电电源、合理配置VREG和MODE引脚来实现最佳性能。具体来说,当遇到供电不稳定时,可检查供电电压是否在规定的范围内,并确保引脚正确配置。

    7. 总结和推荐


    总体而言,ADL5570是一款性能卓越、用途广泛的WiMAX功率放大器,特别适合于需要高线性度和低功耗的应用场景。其丰富的功能、可靠的性能和详细的技术文档使其成为无线通信领域的理想选择。因此,强烈推荐在相关项目中使用ADL5570,以满足高性能和低功耗的需求。

ADL5570ACPZ-R7参数

参数
每个芯片通道数 1
典型三阶段输出截止点 -
典型噪声指数 -
测试频率 -
最小工作频率 2.3GHz,2.4GHz
最大工作频率 2.4GHz
最大工作供电电压 4.2V
最大输入回波损耗 10dB(Typ) @ 10MHz
最大输出回波损耗 -
典型工作供电电压 3.2V~4.2V
射频类型 WiMAX / WiBro
典型功率增益 29dB
典型供电电流 130mA
最小工作供电电压 3.2V
典型输出1dB压缩功率 -
长*宽*高 4mm*4mm*830μm
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

ADL5570ACPZ-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADL5570ACPZ-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF放大器 ANALOG DEVICES ADL5570ACPZ-R7 ADL5570ACPZ-R7数据手册

ADL5570ACPZ-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.5814 ¥ 49.3123
库存: 4226
起订量: 21 增量: 1
交货地:
最小起订量为:1
合计: ¥ 49.31
