首页  >  产品百科  >  ABA3100S3P0

ABA3100S3P0

产品分类: RF放大器
厂牌: ANADIGICS
产品描述: 150mA 13dB 3.2dB CATV SOIC-16 贴片安装
供应商型号: Q-ABA3100S3P0
供应商: 期货订购
标准整包数: 1

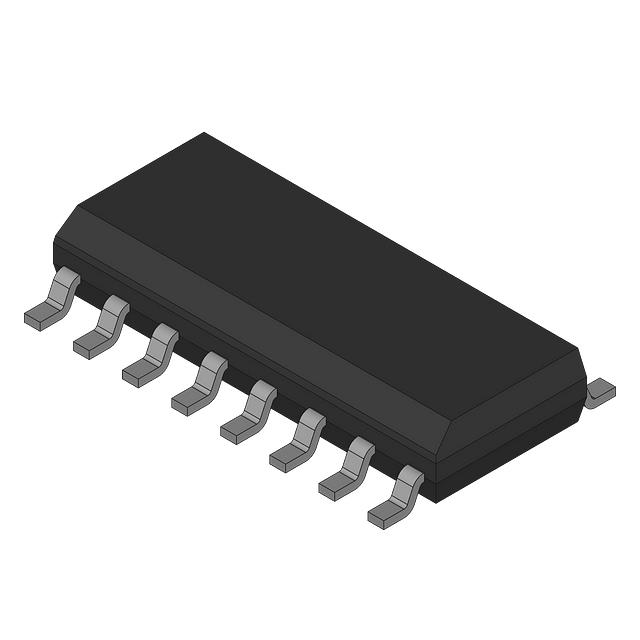

ANADIGICS RF放大器 ABA3100S3P0

ABA3100S3P0概述

    ABA3100 高频低噪声平衡线性放大器

    1. 产品简介


    ABA3100 是一款用于需要高线性度应用的单片集成电路,适用于手机基站驱动放大器、电缆电视(CATV)光纤接收器及分发放大器、电缆电视分路放大器、电缆电视机顶盒和家庭网关等领域。这款放大器采用16引脚修改版SOIC封装,具备体积小、组件数量少和高可靠性等特点。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 增益 | 11 | 12 | 13 | dB
    | 噪声系数 2.7 | 4.0 | dB | 50MHz - 350MHz、350MHz - 550MHz、550MHz - 860MHz |
    | 输入/输出回波损耗 | 10 | 18 | - | dB
    | CSO | -72 | - | - | dBc
    | CTB | -75 | - | - | dBc
    | 二阶输入截获点 | +60 | - | - | dBm
    | 三阶输入截获点 | +35 | - | - | dBm
    | 热阻 - | 33 | °C/W
    | 电流消耗 | 120 | 150 | 170 | mA
    工作温度范围:-40°C 到 +85°C
    供电电压范围:0 到 +12 VDC

    3. 产品特点和优势


    - 高增益:12 dB 的高增益确保信号放大效果出色。
    - 低噪声系数:典型噪声系数仅为 2.7 dB,适用于高灵敏度要求的应用。
    - 高线性度:二阶输入截获点为 +60 dBm,三阶输入截获点为 +35 dBm,确保了在大功率信号下的稳定性能。
    - 宽频率范围:可工作于 50 MHz 至 1000 MHz 的频率范围内。
    - RoHS 合规封装:符合环保标准,适合在多种环境下长期使用。

    4. 应用案例和使用建议


    应用案例:
    - CATV 分配系统:在 CATV 分配网络中作为分配/分路放大器,提高信号传输质量和覆盖范围。
    - 手机基站驱动放大器:确保基站发射信号的可靠性和稳定性。
    使用建议:
    - AC 耦合设计:PIN 1、2、3、6、7 和 8 应采用交流耦合设计,避免外部直流偏置影响。
    - 热管理:考虑到放大器工作时会产生热量,合理设计散热措施以延长产品寿命。

    5. 兼容性和支持


    ABA3100 放大器可以与其他标准电子元器件配合使用,特别是与CATV相关的系统。ANADIGICS 提供全面的技术支持,包括详尽的数据手册和评估板资料,帮助用户轻松上手。

    6. 常见问题与解决方案


    问题1:如何降低电流消耗?
    解答:通过在 IADJ 引脚连接一个电阻到地可以降低电流消耗,但会略微影响性能。
    问题2:如何确保良好的接地?
    解答:将多个 GND 引脚连接到相同的地平面,确保地线低阻抗。

    7. 总结和推荐


    ABA3100 是一款高性能、高可靠性的高频低噪声平衡线性放大器,特别适合应用于CATV 分配系统、基站驱动放大器等领域。其优异的增益、低噪声系数和高线性度使其在市场上具有很强的竞争力。如果你正在寻找一个能够在高频率下保持优异性能的放大器,ABA3100绝对值得考虑。强烈推荐在需要高线性度和低噪声特性的应用场景中使用该产品。

ABA3100S3P0参数

参数
典型噪声指数 3.2dB
测试频率 -
典型输出1dB压缩功率 -
典型三阶段输出截止点 -
最小工作供电电压 -
最大输入回波损耗 -
最大输出回波损耗 -
最大工作供电电压 -
最大工作频率 -
典型工作供电电压 -
射频类型 CATV
每个芯片通道数 -
最小工作频率 -
典型功率增益 13dB
典型供电电流 150mA
通用封装 SOIC-16
安装方式 贴片安装
包装方式 散装

ABA3100S3P0厂商介绍

Anadigics是一家美国半导体公司,专注于射频(RF)和微波单片微波集成电路(MMIC)的设计和制造。公司的产品主要分为以下几类:

1. 功率放大器(PAs):用于无线通信设备,如手机和基站,以增强信号传输。

2. 低噪声放大器(LNAs):用于接收器,以提高信号的灵敏度。

3. 混频器(Mixers):用于将不同频率的信号混合,以实现信号转换。

4. 射频开关(Switches):用于控制信号路径,以实现信号的选择和路由。

5. 其他射频组件:包括滤波器、衰减器等,用于信号处理和控制。

Anadigics的产品广泛应用于移动通信、**通信、**和电子战等领域。公司的优势在于:

1. 技术创新:Anadigics拥有强大的研发团队,不断推出高性能、低功耗的新产品。

2. 定制服务:Anadigics可根据客户需求,提供定制化的解决方案。

3. 质量保证:Anadigics的产品经过严格的测试和认证,确保可靠性和稳定性。

4. 客户支持:Anadigics提供全方位的技术支持和售后服务,帮助客户解决技术难题。

ABA3100S3P0数据手册

厂牌 PDF简要描述 下载
ANADIGICS RF放大器 ANADIGICS ABA3100S3P0 ABA3100S3P0数据手册

ABA3100S3P0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
39+ $ 3.622 ¥ 30.6785
库存: 165
起订量: 141 增量: 0
交货地:
最小起订量为:39
合计: ¥ 1196.46
