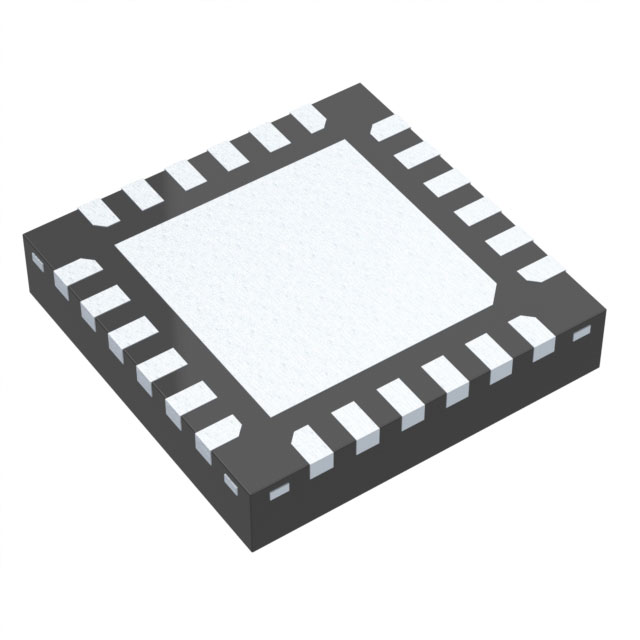

HMC386LP4E

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 3.5V 2.8GHz 35mA 3V 2.75V 2.6GHz,2.8GHz QFN 贴片安装
供应商型号: 4033373
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES RF放大器 HMC386LP4E

HMC386LP4E概述

    HMC386LP4/HMC386LP4E 高性能 MMIC VCO 技术手册

    1. 产品简介


    HMC386LP4 和 HMC386LP4E 是采用 GaAs InGaP 异质结双极晶体管(HBT)技术制造的微波集成电路(MMIC)压控振荡器(VCO),集成有谐振器、负阻装置、变容二极管及缓冲放大器。它们的工作频率范围为2.6至2.8 GHz,输出功率为+5 dBm,适用于无线基础设施、工业控制、测试设备和军事应用等领域。

    2. 技术参数


    - 频率范围: 2.6 GHz - 2.8 GHz
    - 输出功率: +5 dBm
    - 单电源电压: 3 V
    - 供应电流 (Icc): 35 mA
    - 调谐电压 (Vtune): 0 V - 10 V
    - 单边带相位噪声 (SSB): -114 dBc/Hz @ 100 kHz偏移
    - 输出回波损耗: ≥9 dB
    - 二次谐波: -5 dBc
    - 三次谐波: -15 dBc
    - 拉脱范围: ±3 MHz(到2.0:1 VSWR)
    - 推移: ±2 MHz/V @ Vtune = +5 V
    - 温度漂移率: 0.3 MHz/°C
    - 绝对最大额定值:
    - Vcc: +3.5 V
    - Vtune: 0 V - +11 V
    - 工作温度: -40°C 至 +85°C
    - 存储温度: -65°C 至 +150°C
    - 封装: 24引脚 4x4 mm QFN 封装
    - 热阻 (RTH): 138°C/W(结到封装基座)

    3. 产品特点和优势


    - 高可靠性: 由于单片结构,本振器在温度、冲击、振动和工艺变化下的相位噪声表现优异。
    - 低功耗: 单电源电压为3V时,供应电流仅为35 mA。
    - 集成度高: 内置谐振器、负阻装置、变容二极管和缓冲放大器,无需外部谐振器。
    - 易用性: 通过简单连接即可实现高精度频率调谐。

    4. 应用案例和使用建议


    - 无线基础设施: 在5G通信系统中,HMC386LP4 可作为基站发射机的频率合成器,提供高稳定性的射频信号。
    - 工业控制: 在精密测量设备中,HMC386LP4 可用于生成稳定的频率基准信号。
    - 建议: 确保供电电压和调谐电压在指定范围内,避免电路过载。建议使用阻抗匹配的设计来优化频率响应和输出功率。

    5. 兼容性和支持


    - 兼容性: HMC386LP4 可以与多种射频电路板和其他微波组件配合使用。
    - 支持服务: 请联系 Analog Devices 或 Hittite Microwave Corporation 获取更多技术支持和订购详情。

    6. 常见问题与解决方案


    - Q: 如何调节输出频率?
    - A: 调节输入调谐电压 (VTUNE) 可改变输出频率。
    - Q: 输出功率不稳怎么办?
    - A: 检查电源电压和接地连接,确保环境温度在允许范围内。
    - Q: 如何优化相位噪声?
    - A: 通过调整调谐电压 (VTUNE) 来获得最佳相位噪声性能。

    7. 总结和推荐


    HMC386LP4/HMC386LP4E 是一款高性能的微波集成电路压控振荡器,具有高可靠性、低功耗和易用性等显著优势。它在多种应用场景中表现出色,是理想的频率合成器选择。强烈推荐使用这款产品,特别是在需要高稳定性和高可靠性的应用场合。如需了解更多信息或购买该产品,请联系 Analog Devices 或 Hittite Microwave Corporation。

HMC386LP4E参数

参数
典型供电电流 35mA
最小工作频率 2.6GHz,2.8GHz
最大输入回波损耗 -
测试频率 -
最大输出回波损耗 -
射频类型 -
典型功率增益 -
最小工作供电电压 2.75V
每个芯片通道数 -
典型噪声指数 -
典型工作供电电压 3V
典型三阶段输出截止点 -
最大工作供电电压 3.5V
典型输出1dB压缩功率 -
最大工作频率 2.8GHz
4.1mm(Max)
4.1mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 散装
