A2I09VD030NR1

产品分类: RF放大器
厂牌: NXP SEMICONDUCTORS
产品描述: 960MHz 34.3dB 48V 960MHz 575MHz TO-270WB-15
供应商型号: QNF-A2I09VD030NR1
供应商: NXP直供
标准整包数: 500
NXP SEMICONDUCTORS RF放大器 A2I09VD030NR1

A2I09VD030NR1概述

    A2I09VD030N RF LDMOS 宽带集成功率放大器技术手册

    产品简介


    NXP Semiconductors 的 A2I09VD030N 是一款专为广泛频率范围设计的宽带集成电路,主要应用于无线通信领域。这款RF LDMOS(射频横向扩散金属氧化物半导体)功率放大器特别适合用于基站发射应用。它的主要功能是将微弱的信号放大到所需的强度水平,以确保远距离传输的可靠性。

    技术参数


    - 频率范围: 575 MHz 至 960 MHz
    - 输出功率: 4 W 平均功率
    - 工作电压: 48 V 至 55 Vdc
    - 电源效率 (PAE):
    - 700 MHz: 31.2%
    - 900 MHz: 34.5%
    - ACPR (相邻信道功率比):
    - 700 MHz: –46.2 dBc
    - 900 MHz: –44.3 dBc
    - 封装类型:

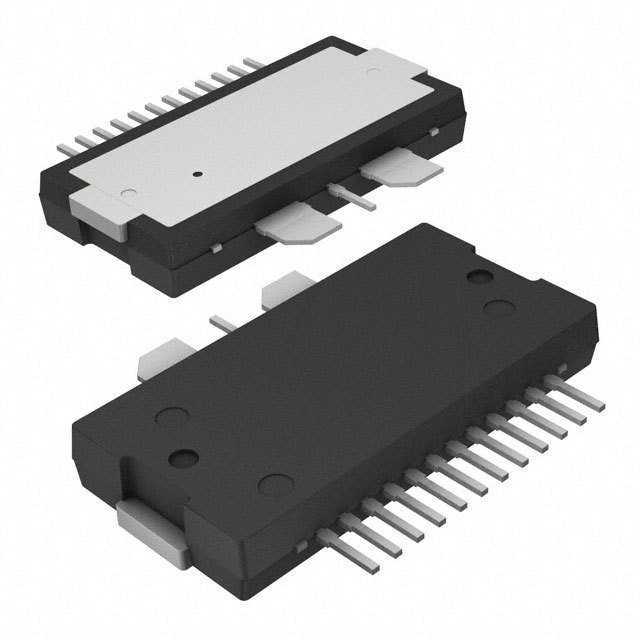

    - TO-270WB-15
    - TO-270WBG-15
    - 最大温度范围:
    - 储存温度: -65°C 至 150°C
    - 工作温度: -40°C 至 150°C
    - 结点温度: -40°C 至 225°C

    产品特点和优势


    A2I09VD030N 的独特之处在于其内置匹配网络,实现了50欧姆输入阻抗且直流断开。此外,它还具有温补静态电流调节功能,可通过启用/禁用功能进行控制,适用于数字预失真纠错系统,并针对Doherty应用进行了优化。

    应用案例和使用建议


    A2I09VD030N 主要应用于手机基站中,确保信号的可靠传输。在实际应用中,它可以帮助运营商实现更高功率的信号发送,改善信号覆盖范围和质量。为了达到最佳效果,建议在特定负载条件下运行,参考测试电路的设计和组件选择(见附图)。例如,在940 MHz下,建议采用42.0 – j3.99 的源端阻抗和21.8 + j17.6 的负载阻抗,以获得最大的输出功率。

    兼容性和支持


    此产品与其他电子元器件或设备之间具有良好的兼容性。NXP Semiconductors 提供详尽的技术文档和支持服务,包括安装指南、故障排除手册等,可以通过官网获取更多资源。

    常见问题与解决方案


    1. 问题: 设备在高温环境下运行不稳定。
    - 解决方案: 确保设备在规定的温度范围内工作,必要时可增加散热装置。
    2. 问题: 输出功率低于预期。
    - 解决方案: 检查负载阻抗是否正确,并根据推荐值调整负载。
    3. 问题: 设备噪声过大。
    - 解决方案: 检查周围环境是否存在电磁干扰,并采取适当的屏蔽措施。

    总结和推荐


    A2I09VD030N 是一款高性能、高可靠性的RF LDMOS宽频集成功率放大器,非常适合于现代无线通信系统中基站的应用。它的独特功能如内置匹配网络、温补静态电流调节等功能使其在市场上具有显著的竞争优势。综上所述,强烈推荐使用此款产品。

A2I09VD030NR1参数

参数
每个芯片通道数 -
最大工作供电电压 -
最小工作频率 575MHz
最大输出回波损耗 -
最大输入回波损耗 -
典型噪声指数 -
最大工作频率 960MHz
最小工作供电电压 -
测试频率 960MHz
典型功率增益 34.3dB
射频类型 -
典型供电电流 -
典型工作供电电压 48V
典型三阶段输出截止点 -
典型输出1dB压缩功率 -
17.58mm(Max)
9.07mm(Max)
2.67mm(Max)
通用封装 TO-270WB-15
零件状态 在售

A2I09VD030NR1厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

A2I09VD030NR1数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS RF放大器 NXP SEMICONDUCTORS A2I09VD030NR1 A2I09VD030NR1数据手册

A2I09VD030NR1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 20.0963 ¥ 163.9854
2500+ $ 19.7747 ¥ 161.3616
5000+ $ 19.2924 ¥ 157.426
库存: 500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 81992.7
