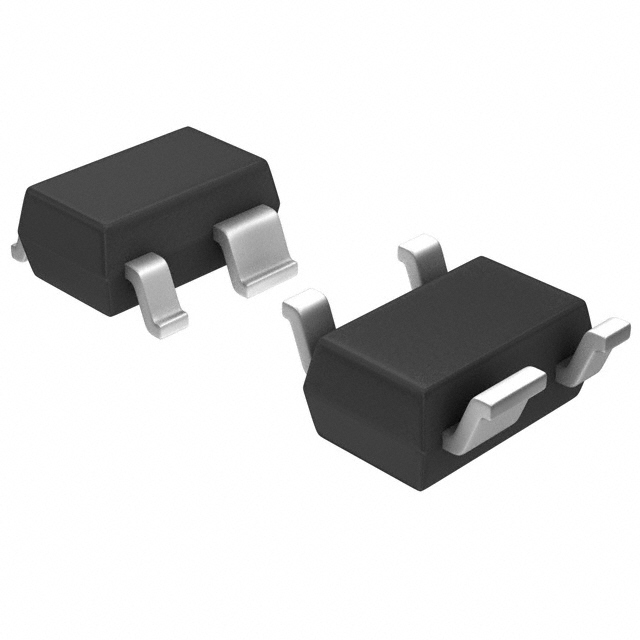

ADA-4743-TR1G

产品分类: RF放大器
厂牌: BROADCOM
产品描述: 4.3V 2.5GHz 40mA~80mA 15dB~16.5dB 17.1dBm 4.2dB 32.6dBm 900MHz Cellular,ISM,PCS,WLAN,WLL 1 3.3V 0MHz SOT-343-4 贴片安装 2.25mm*1.35mm*1.1mm
供应商型号: ADA-4743-TR1G
供应商: 云汉优选
标准整包数: 1
BROADCOM RF放大器 ADA-4743-TR1G

ADA-4743-TR1G概述


    产品简介


    Avago Technologies的ADA-4743是一款经济实惠且易于使用的硅基双极型达林顿放大器,封装在4-引脚SC-70(SOT-343)表面贴装塑料封装中。与SOT-143封装相比,ADA-4743所需的印刷电路板空间仅为一半。这款放大器采用达林顿反馈结构,具有宽广的工作带宽,适用于直流至2.5 GHz的应用场景。ADA-4743特别适合用于小信号增益级或中频放大。

    技术参数


    - 主要规格:
    - 频率范围:DC至2.5 GHz
    - 输入/输出阻抗:50欧姆
    - 增益(典型值):16.5 dB
    - 输出功率压缩点(P1dB):17.1 dBm
    - 三阶交调截点(OIP3):32.6 dBm
    - 噪声系数(NF):4.2 dB
    - 最大射频输入功率:20 dBm
    - 电源要求:
    - 工作电压:3.3 V 至 4.3 V
    - 工作电流:40 mA 至 80 mA
    - 典型工作电流:60 mA
    - 工作环境:
    - 工作温度范围:-40°C 至 85°C
    - 存储温度范围:-65°C 至 150°C

    产品特点和优势


    ADA-4743具有多种独特功能和优势:
    - 宽广的工作频率范围:能够覆盖从直流到2.5 GHz的频率范围,非常适合各种通信应用。
    - 高增益和平坦的宽带响应:能够在1 GHz内保持稳定的增益,确保信号传输的一致性。
    - 高可靠性:采用HP25硅双极工艺,该工艺能够实现高频性能和高击穿电压。
    - 紧凑的封装:采用SOT-343封装,比传统封装占用更少的PCB空间,便于集成。

    应用案例和使用建议


    - 应用案例:
    - 蜂窝/PCS/WLL基站:ADA-4743广泛应用于基站的射频前端,提供高效的信号放大。
    - 无线数据/WLAN:在无线数据传输系统中,ADA-4743可以提高信噪比,从而增强数据传输的稳定性和可靠性。
    - 光纤系统:在光纤通信系统中,ADA-4743能够提升信号质量,保证长距离传输的效果。
    - 使用建议:
    - 在设计射频电路时,建议将ADA-4743放置在靠近天线的位置,以减少信号衰减。
    - 确保电源电压稳定在推荐范围内,避免电压波动影响性能。
    - 为防止静电损坏,必须遵守静电防护措施。

    兼容性和支持


    - 兼容性:
    - ADA-4743采用标准SOT-343封装,可直接替换其他同类产品,无需更改现有布局。
    - 该产品支持无铅选项,符合环保要求。
    - 支持和服务:
    - Avago提供了详细的技术文档和支持服务,包括技术手册、应用笔记和在线技术支持。
    - 客户可以通过官网获取更多产品信息和购买渠道。

    常见问题与解决方案


    1. 问题:如何处理静电敏感器件?
    - 解决方案:遵循制造商的指导,采取适当的静电防护措施。建议参考Avago Application Note A004R:《静电放电损伤与控制》。
    2. 问题:如何判断ADA-4743的工作状态是否正常?
    - 解决方案:可以通过测量增益、噪声系数和三阶交调截点来验证其性能。如果测量结果超出规范范围,则可能需要检查电路连接或更换器件。

    总结和推荐


    ADA-4743是一款出色的硅基双极型达林顿放大器,具有广泛的频率响应范围和高可靠性。其独特的技术和紧凑的设计使其在通信、无线数据传输和光纤通信等领域得到广泛应用。尽管价格适中,但性能卓越,非常适合那些寻求高性能射频放大器的工程师和设计师。综上所述,强烈推荐使用ADA-4743进行相关应用的设计和开发。

ADA-4743-TR1G参数

参数
典型输出1dB压缩功率 17.1dBm
最小工作频率 0MHz
最大输出回波损耗 -
最大工作供电电压 4.3V
射频类型 Cellular,ISM,PCS,WLAN,WLL
最大输入回波损耗 -
每个芯片通道数 1
典型三阶段输出截止点 32.6dBm
典型噪声指数 4.2dB
典型供电电流 40mA~80mA
典型工作供电电压 -
典型功率增益 15dB~16.5dB
最大工作频率 2.5GHz
最小工作供电电压 3.3V
测试频率 900MHz
长*宽*高 2.25mm*1.35mm*1.1mm
通用封装 SOT-343-4
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
